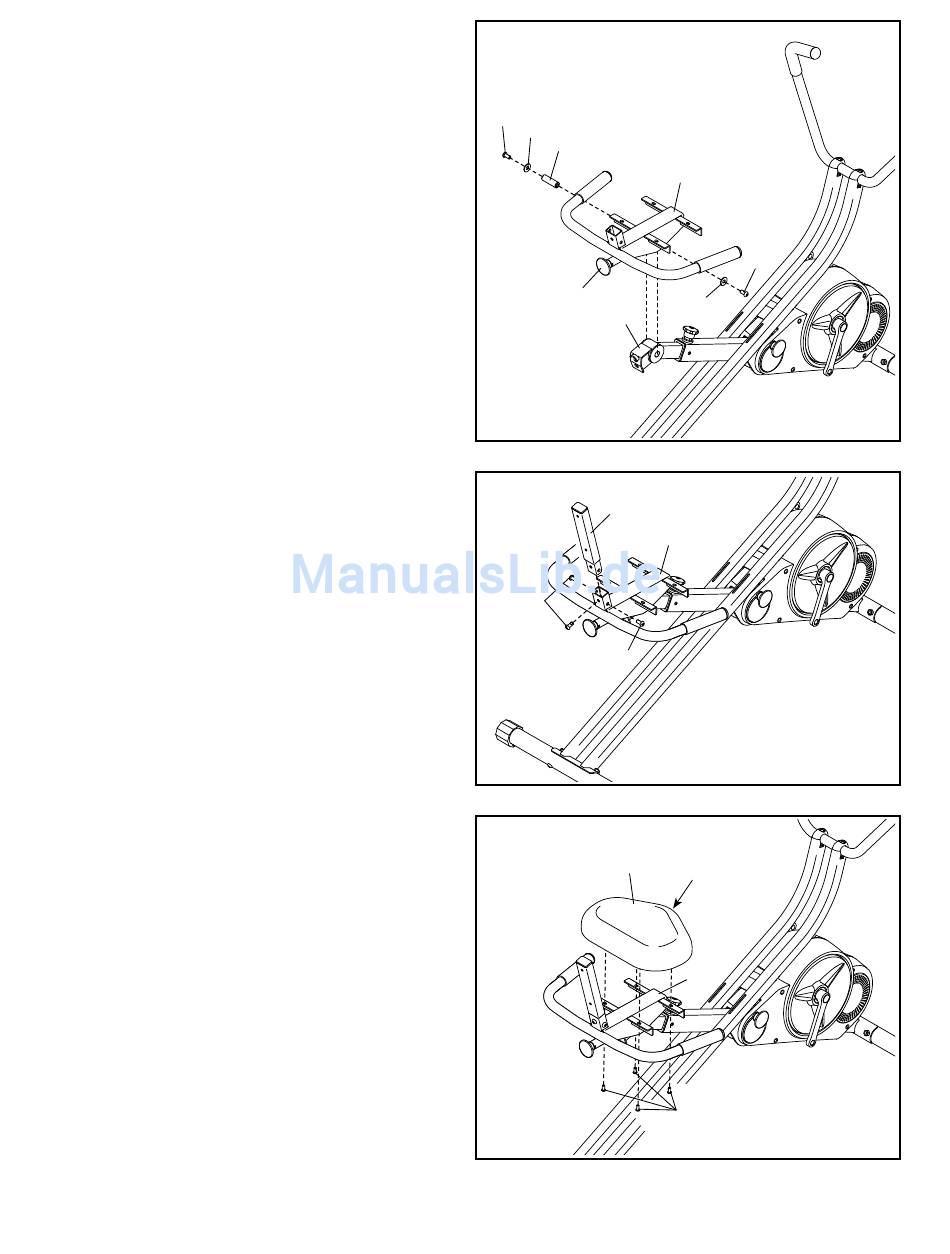

6. Richten Sie den Sitzrahmen (8) wie abgebildet
in der Nähe des Sitzpfostens (7) aus. Ziehen Sie
den Stiftknopf (20) nach außen und schieben Sie
den Sitzrahmen auf den Sitzpfosten.
Fügen Sie die Sitzachse (57) durch den
Sitzrahmen (8) und den Sitzpfosten (7) ein.
Ziehen Sie eine M8 x 16mm Schraube (70) mit
einer M8 x 25mm Unterlegscheibe (72) in jedem
Ende der Sitzachse gleichzeitig fest.
7. Befestigen Sie die Sitzhalterung (9) mit drei
M8 x 16mm Schrauben (70) am Sitzrahmen (8).
Drehen Sie alle Schrauben lose ein, dann
ziehen diese vollständig fest.
8. Richten Sie den Sitz (10) wie abgebildet aus.
Stellen Sie sicher, dass sich die Nase (B) des
Sitzes in der gezeigten Position befindet.
Befestigen Sie den Sitz (10) mit vier M6 x 14mm
Schrauben (78) am Sitzrahmen (8). Drehen Sie
alle Schrauben lose ein, dann ziehen diese
vollständig fest.
6
70
72
57
20
7
7
9
70
70
8
10
8
8
70
72
8
B
8
78
