Start Mit Ausrichtstrom - KEB COMBI VERT Betriebsanleitung

Das Starten des Motors, sowie der Betrieb bei kleinen Drehzahlen, ist ein kritischer Bereich, der schnell durch-
fahren werden sollte. Die Größe dieses Bereiches kann nicht allgemeingültig angegeben werden, sondern hängt
stark von den verwendeten Motoren ab. Der nutzbare Drehzahlbereich beträgt circa 1:100.
Für den Start existieren zwei Modi:
5.1

Start mit Ausrichtstrom

Ausrichtstrom (mm.10)
Nach Schalten der Reglerfreigabe wird der Motor mit einem Gleichstrom bestromt, der den Rotor in seine korrekte
Lage ausrichtet. Dieser Ausrichtstrom ist in Parameter mm.10 einstellbar. Damit dieser Einziehvorgang möglichst
sanft verläuft, wird der Strom nicht schlagartig vorgegeben, sondern mit einer Rampe erhöht. Die Zeit für diese
Rampe ist der halbe Wert des Parameters Pn.35 (Vormagnetisierungszeit).
Der Ausrichtstrom ist so zu wählen, das auch bei einer eventuellen Last eine Rotorbewegung möglich ist.
Als mechanische Belastung ist das halbe stromabhängige Lastmoment akzeptabel (z.B. 1/4 vom Nennmoment
bei 1/2 Nennstrom im Stillstand).
Stabilisierungsstrom (mm.01)
Während der Startphase (Betrieb mit kleinen Drehzahlen) kann ein zusätzlicher Stabilisierungsstrom (Parameter
mm.01) vorgegeben werden. Dies ist ein Blindstrom, der nicht zur Momentenbildung beiträgt, sondern nur stabi-
lisierend auf das Motormodell wirkt.
Untere Drehzahlgrenze / Stabilisierungsstrom (mm.02)
Von Drehzahl 0 bis zu dieser Grenze ist mm.01 aktiv.
Obere Drehzahlgrenze / Stabilisierungsstrom (mm.03)
Oberhalb dieser Grenze ist kein Strom zum Stabilisieren mehr notwendig. Zwischen unterer und oberer Drehzahl-
grenze wird der Stabilisierungsstrom linear abgebaut.

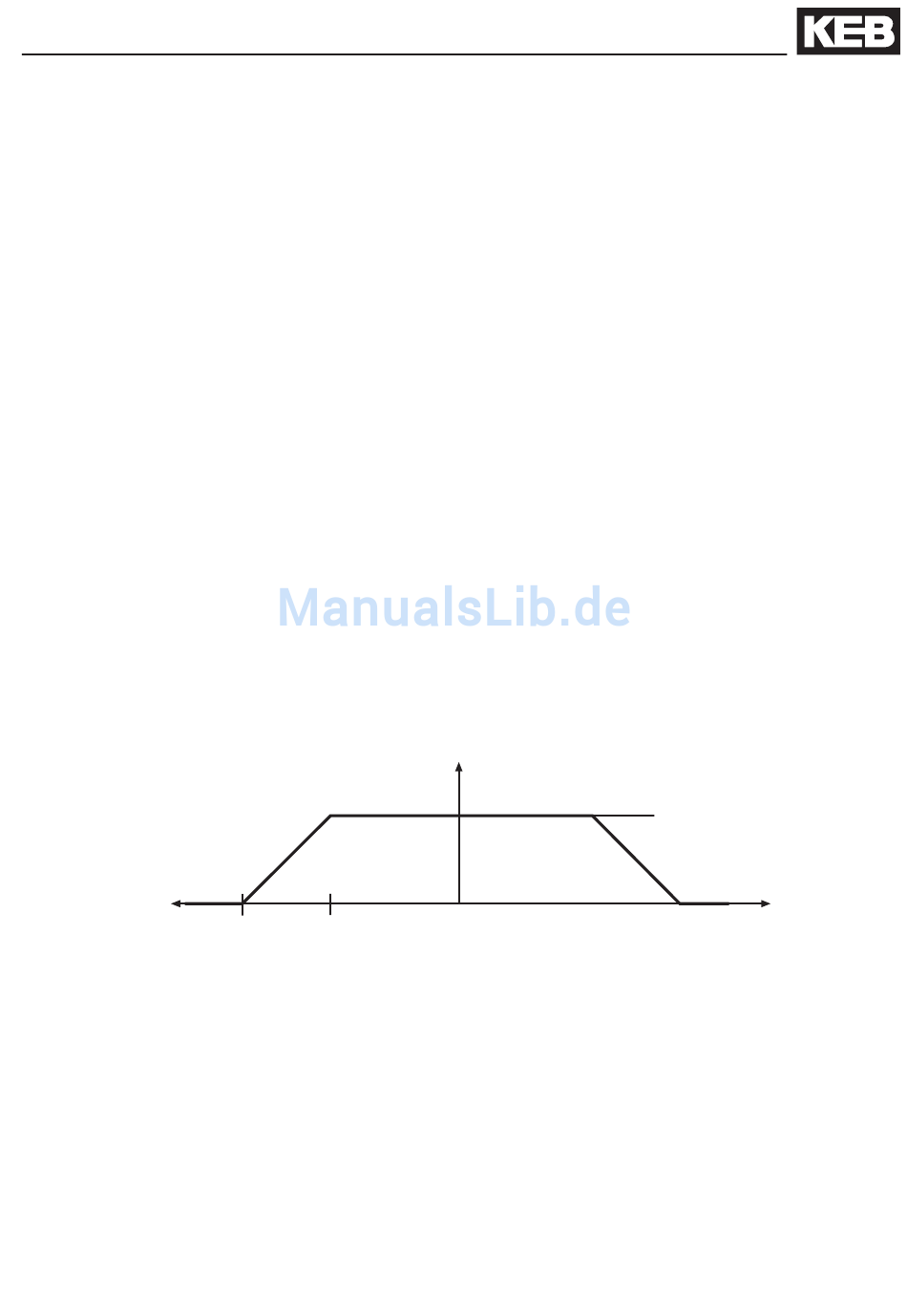

Id
mm.01
n
mm.03 mm.02 0
Startrampe (mm.08, mm.09)
Um beim Starten den unteren Drehzahlbereich möglichst schnell zu verlassen, ist eine Rampe eingebaut, die
Priorität hat gegenüber dem Rampengenerator in den OP-Parametern.
Startrampe / Geschwindigkeit (mm.08)
Bis zu dieser Drehzahl ist die zusätzliche Drehzahlrampe aktiv.
