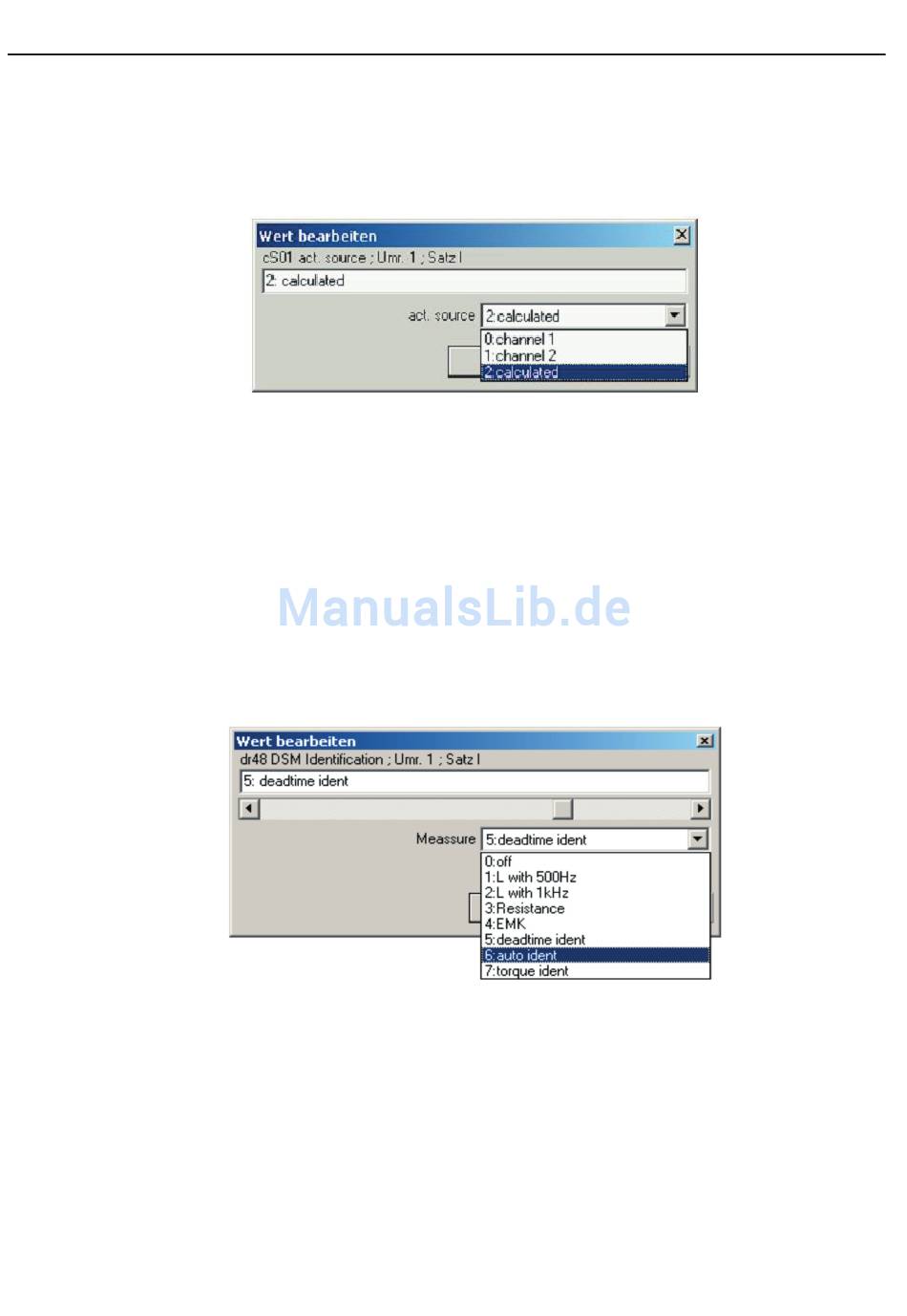

Istwertquelle (cs.01)
Mit cs.01 = 2 (Istdrehzahl= berechnete Drehzahl) wird der geberlose Betrieb aktiviert.
2.2

Eingabe der Motordaten

Zur Parametrierung des Motormodells sind folgende Parameter maßgebend:
dr.23 DSM Nennstrom
dr.24 DSM Nenndrehzahl
dr.25 DSM Nennfrequenz
dr.26 DSM EMK Spannungskonstante
dr.30 DSM Wicklungswiderstand
dr.31 DSM Wicklungsinduktivität
Die Daten für das Motormodell werden nach Betätigung von fr.10 berechnet.
3. Identifikation der Motordaten (dr.48 DSM Identifikation)
Die für das Motormodell benötigten Daten können vom KEB COMBIVERT selbsttätig ermittelt werden. Neben
den Einzelfunktionen ist auch ein Automatikmode für die komplette Identifikation der wichtigsten Parameter vor-
handen.
3.1

Automatikmodus

Der Automatikmode wird durch dr.48 = 6 und anschließender Modulationsfreigabe gestartet. Dadurch werden
der Widerstand, die Induktivität und die Totzeitkennlinie für alle Schaltfrequenzen automatisch ermittelt. Der KEB
COMBIVERT gibt dafür Testsignale auf den Motor. Der Strom, der während der Parameteridentifikation fließt,
wird durch den Motorbemessungsstrom (dr.23) begrenzt. Dieser muss also vor dem Start der Einmessung korrekt
eingegeben werden.
