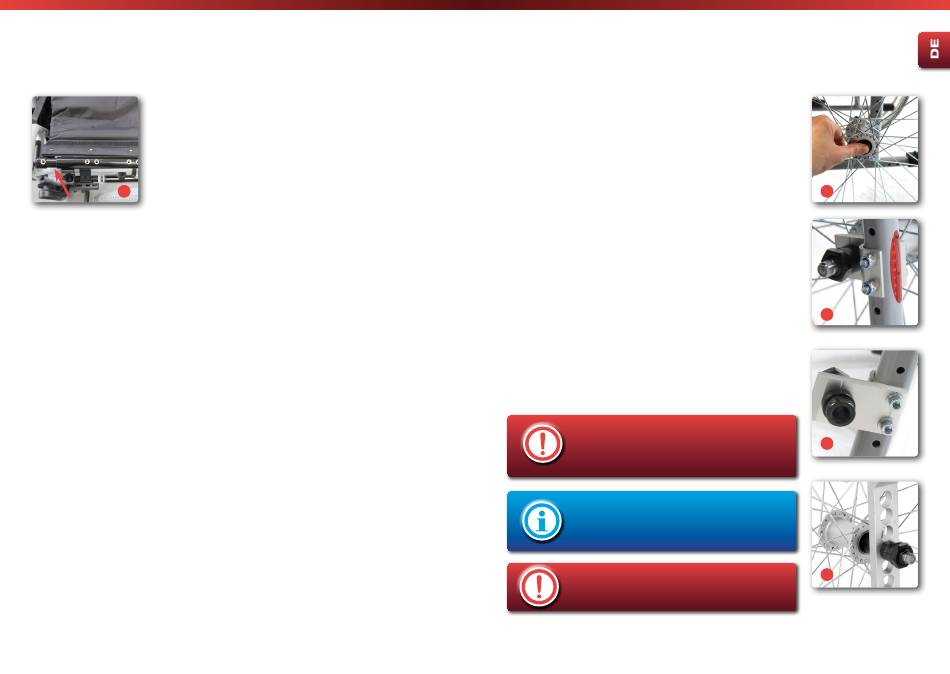

PYRO LIGHT / XL PYRO LIGHT / XL
| Leichtgewichtrollstuhl | Leichtgewichtrollstuhl
4.9.

Sitz

4.9.1. Sitztiefe

Sie können die Sitztiefe um zwei cm erweitern.
• Schwenken Sie die Seitenteile nach oben (s. Kap. 4.7).
• Lösen Sie auf jeder Seite die fünf Schrauben der Sitzbespannung
17
mit einem Kreuzschlitz-Schraubendreher.
• Ziehen Sie das vordere Rohr am Sitz um den Abstand der
Gewindebuchsen, ca. zwei cm raus (Abb 17).
• Verschieben Sie die Sitzbespannung ebenfalls um den Abstand der
Gewindebuchsen (ca. zwei cm) nach vorn.
• Befestigen Sie die Sitzbespannung indem Sie die Schrauben in
neuen vorderen Gewindebuchsen festziehen.
4.9.2. Sitzhöhe
Die Sitzhöhe
Antriebsrades
(s. Kap. 4.10). Dabei ist zu beachten, dass Antriebs- und Vorderrräder in
die gleiche Richtung und um den gleichen Wert vestellt werden

4.10. Sitzwinkel

Wenn Sie die Sitzfläche des Rollstuhls nach hinten neigen, sitzen Sie
dadurch tiefer und fester im Rollstuhl. Um den Sitz nach hinten zu
neigen, müssen Sie die Steckachsen (s. Kap. 4.11.1.) in einer Position
weiter oben anbringen. Wollen Sie den Sitz nach vorne neigen,
befestigen Sie die Steckachse in einer Position weiter unten. Mit den
Vorderrädern verhält es sich umgekehrt. Befestigen Sie das Vorderrad
in der Gabel weiter unten, wird der Sitz nach hinten geneigt. Befestigen
Sie das Vorderrad in der Gabel weiter oben, ergibt sich eine negative
Sitzneigung nach vorn.
20 20
kann durch gleichzeitiges Verstellen
und Vorderrades verändert werden.
Leichtgewichtrollstuhl | Leichtgewichtrollstuhl |
4.11. Räder
4.11.1. Höhe des Antriebsrads
Nehmen Sie das Antriebsrad ab (Abb. 18), um die Arbeiten zu
erleichtern. Um die Höhe des Antriebsrads einzustellen und damit den
gesamten Rollstuhl zu heben oder zu senken, müssen Sie zunächst die
Halterung der Antriebsräder abnehmen.
Beim Pyrolight
Mit einem Schraubenschlüssel auf der Innenseite (Abb. 19) und
einem Innensechskantschlüssel (Abb. 20) Außen, können Sie die
Befestigungsmuttern (Abb. 19) der Achshalterung lösen. Nun können
Sie die Halterung abnehmen und in gewünschter Höhe anbringen.
Ziehen Sie die Mutter wieder fest an und befestigen Sie das Antriebsrad.
Beachten Sie, dass beide Antriebsräder in der selben Höhe montiert
sind.
Beim Pyrolight XL
des
Mit zwei Schraubenschlüsseln die Mutter lösen (Abb. 21). Nun können
Sie die Halterung abnehmen und in gewünschter Höhe anbringen.
Ziehen Sie die Mutter wieder fest an und befestigen Sie das Antriebsrad.
Beachten Sie, dass beide Antriebsräder in der selben Höhe montiert
sind.
Sofern Ihr Rollstuhl mit der Option Luftbereifung
aufgestattet ist stellen Sie den am Reifen
angegebenen Reifenluftdruck an.
Bei ein Panne Ihrer Luftbereifung wenden Sie sich
bitte an Ihren Fachhänder.
Bei einer Veränderung der Antriebsradhöhe muss die
Kniehebelbremse neu eingestellt werden
Bischoff & Bischoff GmbH | 2021-07-26 - Revision 1
PYRO LIGHT / XL PYRO LIGHT / XL
18
19
20
21
21 21
