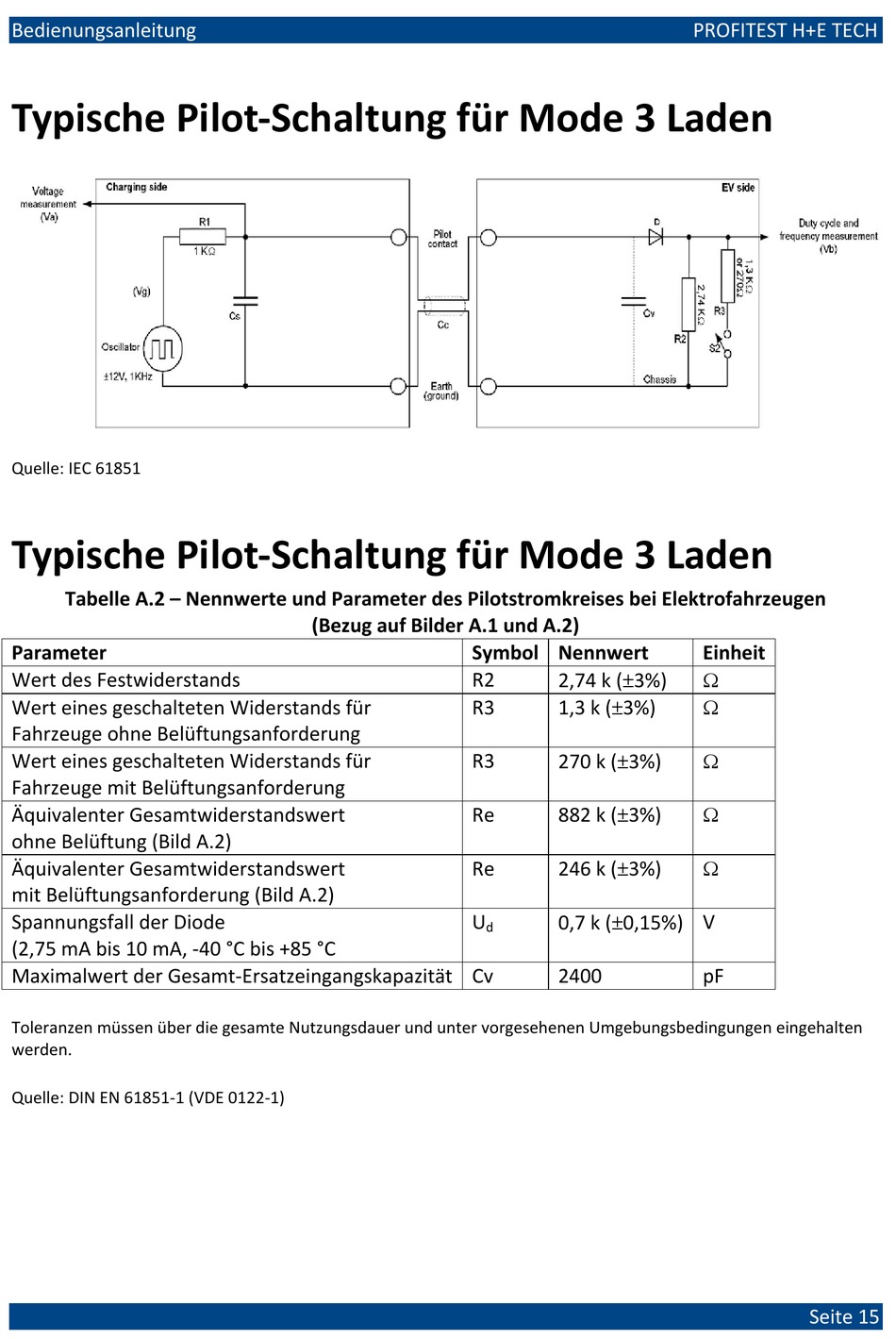

Typische Pilot-Schaltung für Mode 3 Laden
Quelle: IEC 61851
Typische Pilot-Schaltung für Mode 3 Laden
Tabelle A.2 – Nennwerte und Parameter des Pilotstromkreises bei Elektrofahrzeugen
Parameter
Wert des Festwiderstands
Wert eines geschalteten Widerstands für
Fahrzeuge ohne Belüftungsanforderung
Wert eines geschalteten Widerstands für
Fahrzeuge mit Belüftungsanforderung
Äquivalenter Gesamtwiderstandswert
ohne Belüftung (Bild A.2)
Äquivalenter Gesamtwiderstandswert
mit Belüftungsanforderung (Bild A.2)
Spannungsfall der Diode
(2,75 mA bis 10 mA, -40 °C bis +85 °C
Maximalwert der Gesamt-Ersatzeingangskapazität Cv
Toleranzen müssen über die gesamte Nutzungsdauer und unter vorgesehenen Umgebungsbedingungen eingehalten
werden.
Quelle: DIN EN 61851-1 (VDE 0122-1)
(Bezug auf Bilder A.1 und A.2)
Symbol Nennwert
R2
R3
R3
Re
Re
U
2,74 k ( 3%)
1,3 k ( 3%)
270 k ( 3%)
882 k ( 3%)
246 k ( 3%)
0,7 k ( 0,15%) V
d
2400
