Bedienungsanleitung

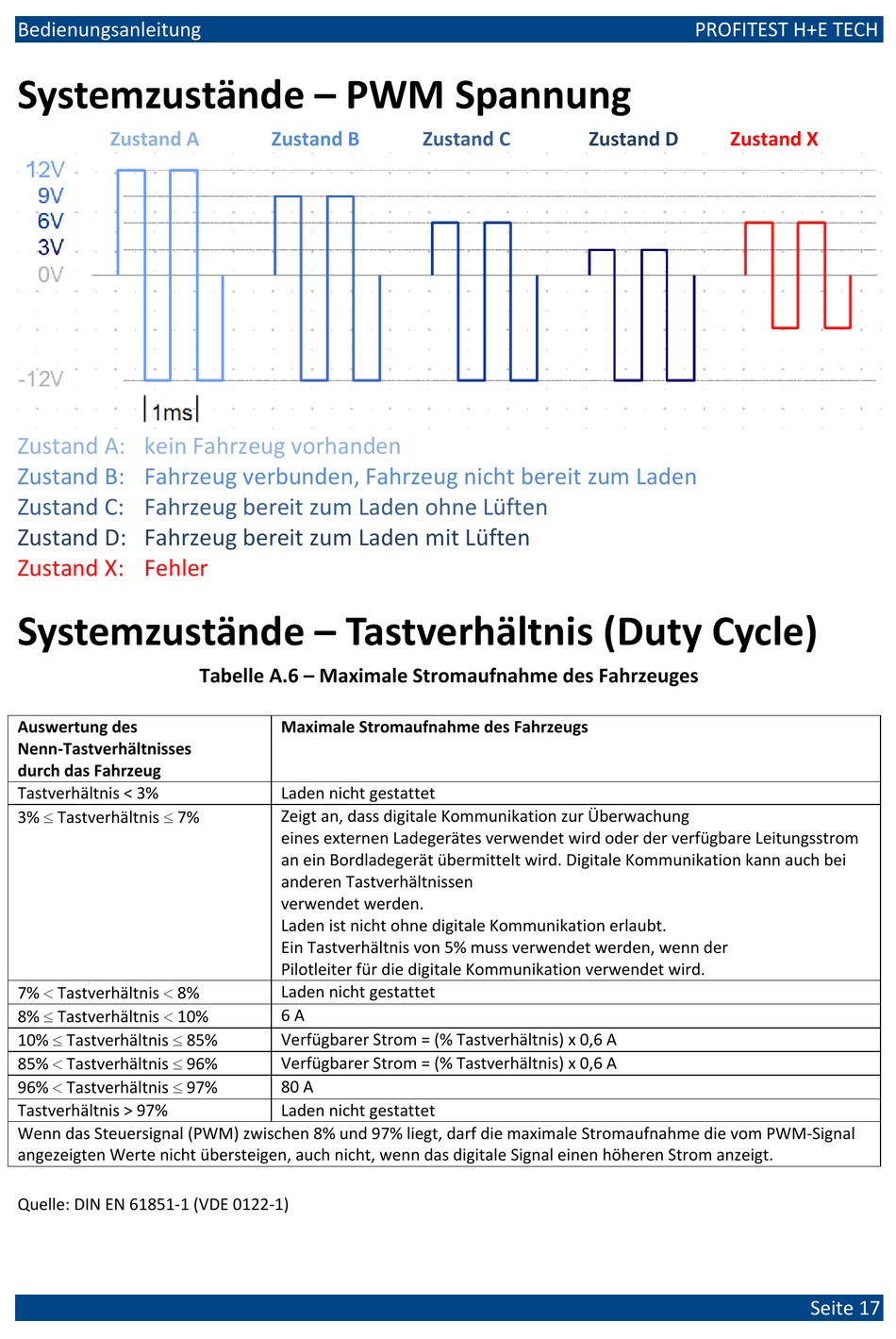

Systemzustände – PWM Spannung
Zustand A
Zustand A: kein Fahrzeug vorhanden
Zustand B: Fahrzeug verbunden, Fahrzeug nicht bereit zum Laden
Zustand C: Fahrzeug bereit zum Laden ohne Lüften
Zustand D: Fahrzeug bereit zum Laden mit Lüften
Zustand X: Fehler
Systemzustände – Tastverhältnis (Duty Cycle)
Auswertung des
Nenn-Tastverhältnisses
durch das Fahrzeug
Tastverhältnis < 3%
3% Tastverhältnis 7%
7% Tastverhältnis 8%
8% Tastverhältnis 10%
10% Tastverhältnis 85%
85% Tastverhältnis 96%
96% Tastverhältnis 97%
Tastverhältnis > 97%
Wenn das Steuersignal (PWM) zwischen 8% und 97% liegt, darf die maximale Stromaufnahme die vom PWM-Signal
angezeigten Werte nicht übersteigen, auch nicht, wenn das digitale Signal einen höheren Strom anzeigt.
Quelle: DIN EN 61851-1 (VDE 0122-1)
Zustand B
Tabelle A.6 – Maximale Stromaufnahme des Fahrzeuges
Maximale Stromaufnahme des Fahrzeugs
Laden nicht gestattet
Zeigt an, dass digitale Kommunikation zur Überwachung
eines externen Ladegerätes verwendet wird oder der verfügbare Leitungsstrom
an ein Bordladegerät übermittelt wird. Digitale Kommunikation kann auch bei
anderen Tastverhältnissen
verwendet werden.
Laden ist nicht ohne digitale Kommunikation erlaubt.
Ein Tastverhältnis von 5% muss verwendet werden, wenn der
Pilotleiter für die digitale Kommunikation verwendet wird.
Laden nicht gestattet
6 A
Verfügbarer Strom = (% Tastverhältnis) x 0,6 A
Verfügbarer Strom = (% Tastverhältnis) x 0,6 A
80 A
Laden nicht gestattet
Zustand C
Zustand D
PROFITEST H+E TECH
Zustand X
Seite 17
