Bei Infratec classic Geräten ohne
Leitungssatz (ArtNr. 94.4388) Leitungen mit
min. 90° C Temperaturbeständigkeit nach
Anschlussplan verdrahten.

Installation der Kabinenbeleuchtung

• Die Kabinenleuchte muss für die auftre-
tenden Temperaturen geeignet sein
• Das Anschlusskabel ist durch das zuvor
gebohrte Loch zu führen und an der Kabi-
nenleuchte anzuschließen.
• Die Kabinenleuchte muß immer soweit
wie möglich von dem Aufstellungsort der
IR-Strahler montiert werden und darf nicht
direkt angestrahlt werden.

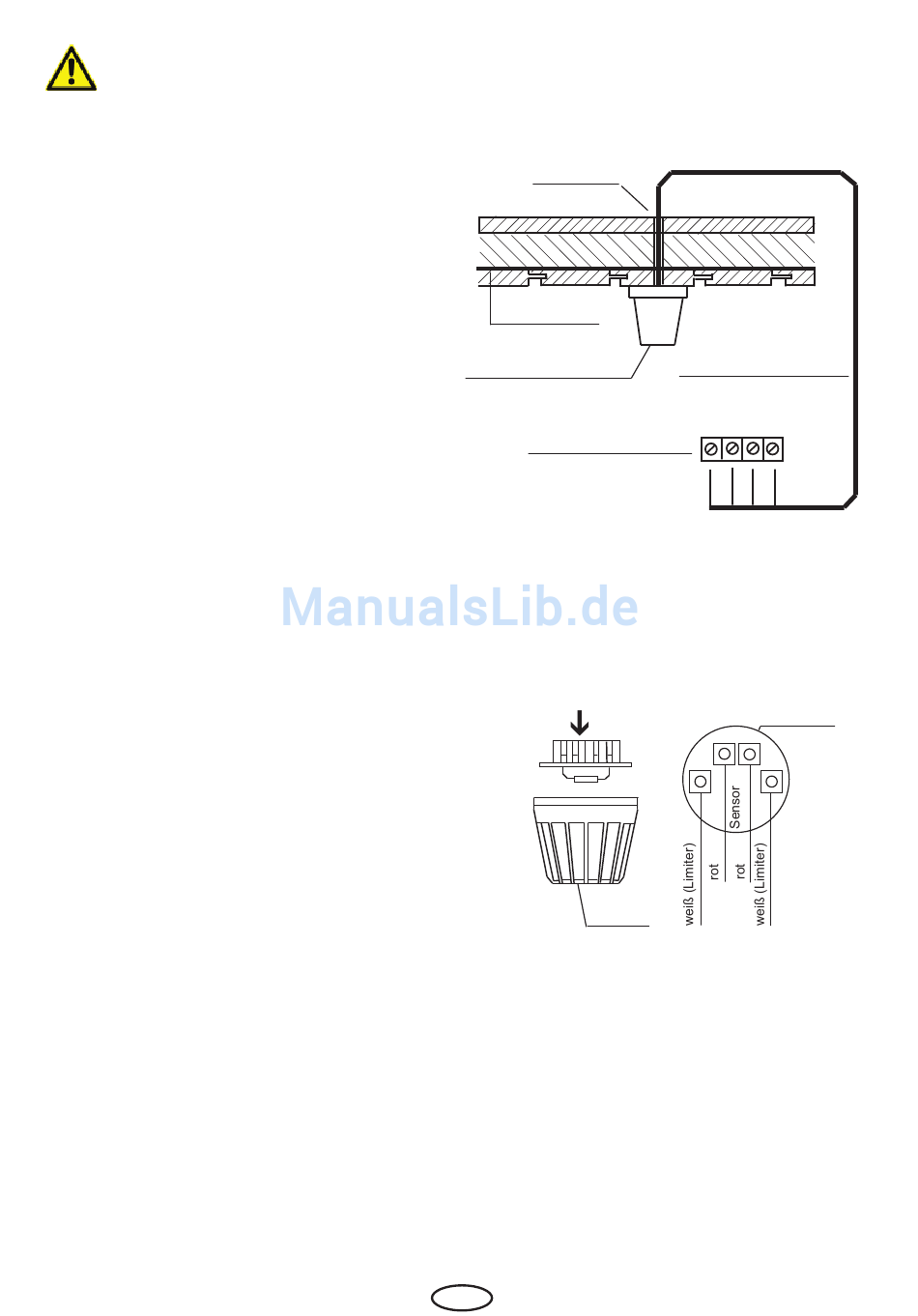

Montage des Fühlers
1. Der Fühler wird mittig über der Bank ge-
mäß untenstehender Abb. montiert.
Bohrung
Saunadecke
Fühlergehäuse auf
Mitte Profilbrett
Klemmen
Steuergerät
2. Die Leitungen für den Begrenzer (weiß)
und den Temperaturfühler (rot) gemäß
unterer Abb. an der Fühlerplatine anklem-
men: Die Fühlerplatine anschließend in
das Gehäuse einrasten lassen.
Gehäuse
3. Nach vollständiger Montage und ord-
nungsgemäßem Betrieb des Steuerge-
rätes muss die Leitung zur Übertempe-
ratursicherung auf Kurzschluss überprüft
werden.
Lösen Sie hierzu eine der weißen Leitun-
gen im Fühlergehäuse. Das Sicherheits-
schütz des Steuergerätes muss abfallen,
d.h. der Heizkreis muss unterbrochen
sein.
D
Fühlerleitung
im
Fühlerplatine
7
