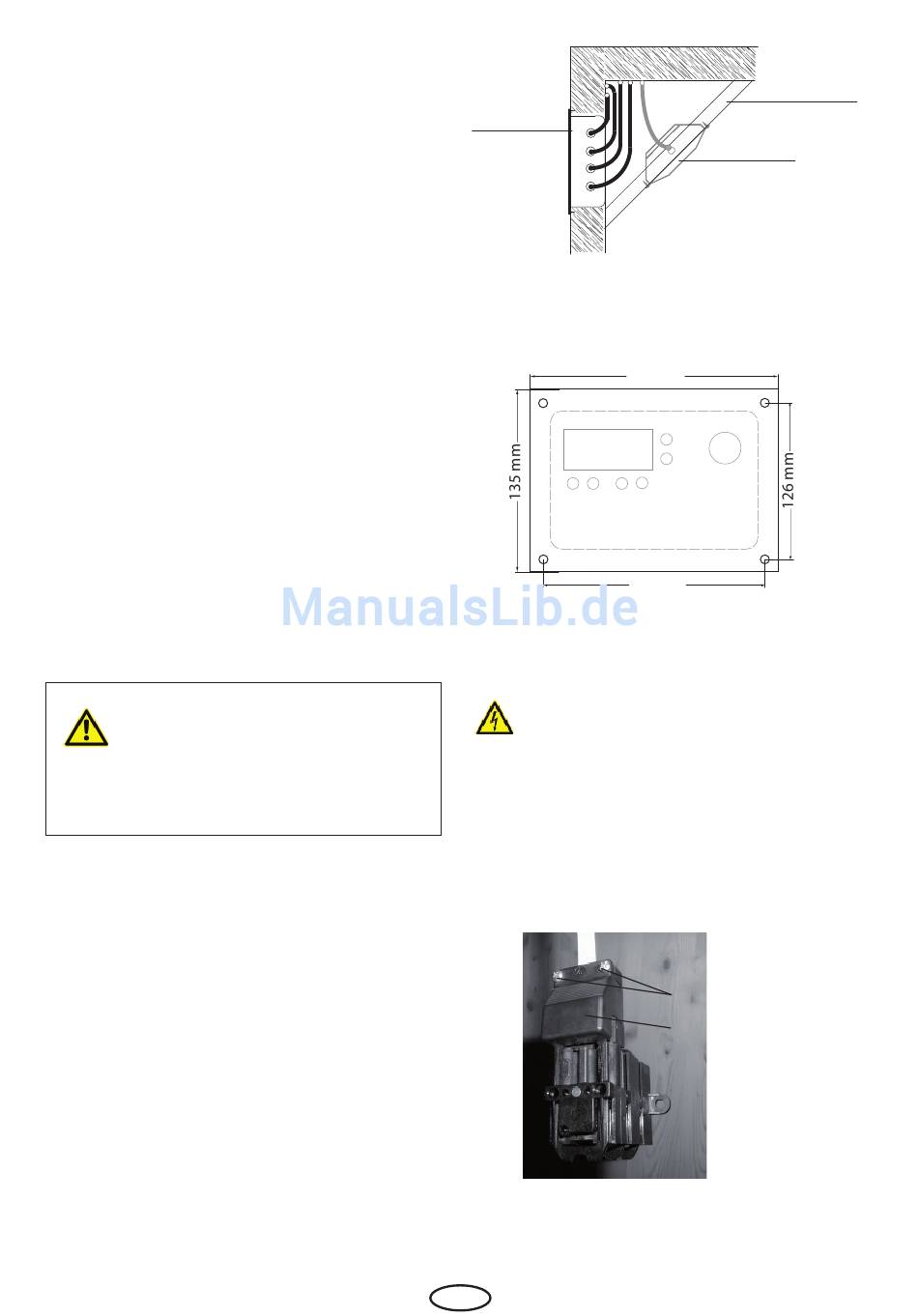

• In diesem Fall ist es sinnvoll, die Kabel
hinter einem Knotenbrett zu verlegen. Soll
in diesem Knotenbrett auch ein IR-Strah-
ler eingebaut werden, muß dieser unter-
halb der Steuerung platziert sein.
• Danach fügen Sie nun das Unterteil des
Gerätes in die vorbereitete Rechtecköff-
nung ein.
• Mit den mitgelieferten 4 Stück Befesti-
gungsschrauben wird das Gehäuse an
der Kabinenwand fi xiert.

Elektrische Installationen

Die elektische Installation darf
nur von einem zugelassenen Elek-
tro-Installateur unter Beachtung der
Richtlinien des örtlichen EVU und des
VDE durchgeführt werden.

Installation der IR-Strahler

• Die Infrarotstrahler nach Montageanlei-
tung montieren.
• Die Gesammtleistung der angeschlosse-
nen Strahler darf 3500 W nicht überschrei-
ten.
• Zum Verbinden des Kabels von der Steue-
rung mit dem Verteilerblock lösen Sie bitte
zunächst die beiden Schrauben der Klem-
mabdeckung. Nun stecken Sie den Ste-
cker in den Verteilerblock und ziehen die
beiden Schrauben wieder an. Die abde-
ckung greift nun über die Sicherungsbügel
und verhindert somit ein unbeabsichtigtes
Lösen der Verbindung.
6
IR-
Steuerung
190 mm
Infolge des erhöhten Einschalt-
stromes muß die Absicherung durch
einem 16 A - Automaten mit mindestens
K-Charakteristik erfolgen.
D
Knotenbrett
IR-Strahler
181 mm
S c h r a u -
ben
K l e m m a b d e -
ckung
