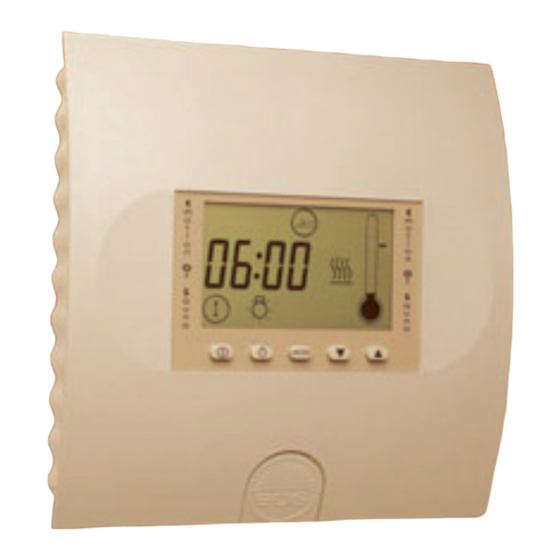

- Seite 1 Gebrauchsanweisung Manual EMOTEC HCS 9003 IP x4 Druck Nr. 29343170de / - 49.06 20013710...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise zum Saunabaden ................3 Lieferumfang ........................4 Allgemeine Sicherheitsbestimmungen ................4 Montage des Steuergerätes ....................4 Wandbefestigung ....................4 Elektroanschluss ......................6 Anschluss des Saunaofens .................. 6 Anschluss des Verdampfers ................. 7 Anschluss der Saunaleuchte ................7 Anschluss der Fühlerleitungen ................ -
Seite 3: Allgemeine Hinweise Zum Saunabaden
Allgemeine Hinweise zum Saunabaden Sehr geehrter Kunde, mit diesem Sauna-Steuergerät haben Sie Aus Sicherheitsgründen ist der Tempera- ein hochwertiges elektronisches Gerät er- turfühler mit der Übertemperatursicherung worben, welches nach den neuesten Nor- im Bereich über dem Ofen an der Kabinen- men- und Güterichtlinien entwickelt und decke angeordnet, da sich hier üblicher- gefertigt wurde. -
Seite 4: Lieferumfang
ben, insbesondere bei der Montage des Lieferumfang (Änderungen vorbehalten) Temperaturfühlers. Die über dem Ofen Zum Lieferumfang des Steuergerätes gehört: auftretenden Temperaturen sind maßge- bend für die Temperatureinstellung. Nur bei 1. Ofenfühlerplatine mit Übertemperatur- korrekter Montage werden die Temperatur- sicherung, KTY-Fühler und Fühler- grenzwerte eingehalten und eine sehr ge- gehäuse, zwei Stück Befestigungs- ringe Temperaturschwankung im Liegen-... - Seite 5 1. Nehmen Sie die Abdeckung des Steuer- ca. 34 cm gerätes ab. Dazu drücken Sie mit einem flachen Schraubenzieher die Befesti- gungsnase nach innen und ziehen Sie das Gehäuse-Oberteil durch Schwen- ken nach oben ab (Abb. 1). Die Bohrungen Ø 3 mm für die mit- gelieferten Holzschrauben 4 x 20 mm 19 cm werden entsprechend den in Abb.
-
Seite 6: Elektroanschluss
men Sie der nachfolgenden Tabelle. Elektroanschluss Die Netzzuleitung wird wie aus Abb. 5 er- Der elektrische Anschluss darf nur sichtlich, zum Steuergerät geführt und an von einem zugelassenen Elektroins- den Netzeingangsklemmen angeschlos- tallateur unter Beachtung der Richtlinien des sen. Ein Anschlussplan ist hierzu im Steu- örtlichen Energieversorgungsunterneh- ergerät eingeklebt. -
Seite 7: Anschluss Des Verdampfers
Anschluss des Verdampfers Anschluss der Fühlerleitungen Für den Anschluss des Verdampfers ver- Die Fühler- und Netzleitungen sollten nicht wenden Sie Silikon-Anschlusskabel zusammen verlegt oder durch eine gemein- 4 x 1,5 mm² . same Durchführung geführt werden. Eine gemeinsame Verlegung kann zu Störungen der Elektronik führen, z.B. -
Seite 8: Montage Des Feuchtefühlers (Optional)
2. Bohren Sie dafür ein Loch für die Kabel- Montage des Feuchtefühlers durchführung, vorzugsweise in die Mitte (optional) eines Profilbrettes. 1. Der Feuchtefühler wird mittig an der 3. Führen sie die Fühlerkabel durch das gebohrte Loch und schließen Sie die dem Ofen abgewandten Seitenwand in Fühlerleitung gemäß... -
Seite 9: Bedienung
Bedienung Tastenfunktionen Mode Betriebsschalter Licht Programm- Einstellungs- Ein - Aus Ein - Aus tasten Taste Symbolbeschreibung Uhrzeit Heizen (finnisch) Heizen bei Feuchte Vorwahlzeit (2 Phasen + Verdampfer) Lüfterfunktionen Heizzeit Licht Feuchtebetrieb Ein / Aus Farblicht Vorwahl Feuchte Fehlermeldung... -
Seite 10: Erstes Einschalten Des Gerätes
Erstes Einschalten des Gerätes Nachdem Sie alle Anschlüsse noch ein- mal überprüft haben, nehmen Sie das Gerät ans Netz, indem Sie die Sicherun- gen bzw. den Hauptschalter einschalten. Auf dem Display erscheint nun die blinken- de Anzeige 12:03 Mit den Tasten " " und " " können Sie nun den gewünschten Wert einstellen. -
Seite 11: Voreingestellte Parameter Finnischer Saunabetrieb
Voreingestellte Parameter Finnischer Saunabetrieb 20:03 Nach dem Einschalten wird auf dem Dis- play im Wechsel die aktuelle Tageszeit und die Restheizzeit angezeigt. 05:58 Temperaturanzeige Die Temperaturanzeige erfolgt auf der rech- ten Displayseite über ein Thermometer- symbol. vorgewählte Dabei wird die vorgewählte Temperatur Temperatur durch einen Pfeil rechts am Thermometer angezeigt. -
Seite 12: Bei Der Programmierung Beachten
Soll das Saunabad vorher beendet wer- den, drücken Sie die Taste " " . Das Sym- 20:03 bol auf dem Display erlischt und es wird nur noch die aktuelle Uhrzeit angezeigt. Bei der Programmierung ist zu beachten Die zu betätigenden Tasten werden im Text wie folgt dargestellt und angeführt. = "... -
Seite 13: Die Fachmannebenen F1Ändern Der Uhrzeit
Die Fachmannebenen F1 Ändern der Uhrzeit Zum Einstellen der Uhrzeit drücken Sie gleichzeitig die "Mode" und die " " Taste (in der Anzeige erscheint "F1" und das Uhrensymbol) Bestätigen Sie mit der "Mode"-Taste. 20:03 Mit den Tasten " " und " " können Sie nun den gewünschten Wert einstellen. -
Seite 14: F3 Programmierung Der Nachheiztemperatur Nach Dem Feuchtebetrieb
Mit den Tasten " " und " " können Sie nun den gewünschten Wert einstellen. 00:20 Bestätigen Sie die Eingabe durch perma- nentes Drücken der "Mode" Taste, bis der neu eingestellte Wert im Display blinkt. 00:20 Danach erfolgt kurz die Anzeige "F2", bis das Display die Grundanzeige ausgibt. -
Seite 15: F4 Programmierung Des Ausschaltens Bei Wassermangel
Bestätigen Sie die Eingabe durch perma- nentes Drücken der "Mode" Taste, bis der neu eingestellte Wert im Display blinkt. Danach erfolgt kurz die Anzeige "F3", bis das Display die Grundanzeige ausgibt. Die Nachheiztemperatur entspricht jetzt immer dem eingegebenen Wert. F4 Programmierung des Ausschaltens bei Wassermangel Werksseitig ist die Wassermangel- Sicherheitsschaltung auf 2 Minuten vorein- gestellt. -
Seite 16: F5 Keine Funktion F6 Der Feuchtefühler (Optional)
Bestätigen Sie die Eingabe durch perma- nentes Drücken der "Mode" Taste, bis der 00:o3 neu eingestellte Wert im Display blinkt. Danach erfolgt kurz die Anzeige "F4", bis das Display die Grundanzeige ausgibt. Die Abschaltzeit entspricht jetzt immer dem ein- Aus Sicherheitsgründen ist die gegebenen Wert. -
Seite 17: Die Programmierebenen
Die Programmierebenen P1 Starten mit Zeitvorwahl Mit der Zeitvorwahl können Sie den Start Ihrer Saunaanlag innerhalb von 24 Stunden vor- wählen. Stellen Sie hierbei immer sicher, dass sich zum Beginn des Heizvorganges keine Gegenstände auf dem Saunaheizgerät befinden. Brandgefahr! Zum Einstellen der Zeitvorwahl drücken Sie die "Mode"... -
Seite 18: P2 Heizzeitbegrenzung
P2 Heizzeitbegrenzung Die Heizzeit ist im Lieferzustand auf 6 Stun- den begrenzt. Nach Ablauf dieser Zeit schaltet Ihre Sauna sich selbsständig aus. Zum Einstellen der maximalen Heizzeit drücken Sie die "Mode" Taste. und danach die " " Taste bis in der Anzeige das Heiz- zeitsymbol und "P2"... - Seite 19 Bestätigen Sie mit der "Mode" Taste. Mit den Tasten " " und " " können Sie nun den gewünschten Wert einstellen. 0 = finnischer Betrieb 1 = Feuchtebetrieb Bestätigen Sie die Eingabe durch perma- nentes Drücken der "Mode" Taste, bis der neu eingestellte Wert im Display blinkt.
- Seite 20 Nach Ablauf der Heizzeit schaltet das Ge- rät automatisch in das Nachheiz- 20:03 programm, um die Kabine nachzu- trocknen. Hierbei erlischt das Feuchte- symbol und das Betriebssymbol " " blinkt. Auf der Anzeige erscheint im Wechsel die Uhrzeit mit der Restnachheizzeit. Nach Ab- 00:30 lauf der Nachheizzeit schaltet das Steuer- gerät die Anlage automatisch aus.
-
Seite 21: P4 Feuchteeinstellung
P4 Feuchteeinstellung Werkseitig ist die Feuchte auf einen Wert von 60 % eingestellt. Ist in Ihrer Sauna ein Feuchtefühler instal- liert und aktiviert, regelt das Gerät zur rela- tiven Luftfeuchtigkeit in der Kabine. Ist der Feuchtefühler deaktiviert, oder ist kein Feuchtefühler installiert, handelt es sich bei dem eingestellten Wert um einen Zeittaktwert (z.B. -
Seite 22: P5 Temperatureinstellung
P5 Temperatureinstellung Achtung: Temperaturbereich im finnischen Betrieb 30-110 °C. Im Feuchtebetrieb 30 - 70 °C Werkseitig ist die Temperatur für den finni- schen Betrieb auf 95 °C und im Feuchte- betrieb auf 60 ° C voreingestellt. Zum Einstellen der Temperatur drücken Sie die "Mode"... -
Seite 23: P6 Lüfterbetrieb
P6 Programmierung Lüfterbetrieb Mit diesem Steuergerät haben Sie die Mög- lichkeit, die Lüftergeschwindigkeit in 3 Stu- fen individuell für Ihre Saunaanlage zu be- stimmen. Werkseitig ist "kein Lüfterbetrieb" vorgege- ben, nur beim Nachheizen nach Feuchte- betrieb ist die Lüfterfunktion auf Maximal- stufe voreingestellt. -
Seite 24: P7 Dimmbarkeit Der Kabinenbeleuchtung
P7 Dimmbarkeit der Kabinenbeleuchtung Beachten Sie, dass diese Funktion nur in Verbindung mit Glühlampen programmiert werden darf! Es dürfen keine Leuchtstoff- lampen, Energiesparlampen und Gasent- ladungslampen verwendet werden. Werkseitig ist die Lichtleistung auf maxi- male Stärke (100%) eingestellt. Sie haben die Möglichkeit, die Kabinenbeleuchtung individuell für Ihre Saunaanlage zu dimmen (z.B. -
Seite 25: Farblicht (Optional)
Farblichtbetrieb (optional) Diese Programmiermöglichkeit steht nur zur Verfügung, wenn das Farblicht- modul (Artikelnummer 942761) montiert ist. Zur Montage des Farblichtmoduls muß die gesammte Anlage stromlos ge- schaltet werden. Mit dem Steuergerät bieten wir Ihnen optional die Möglichkeit, ein Farblichtgerät in Ihrer Saunaanlage zu betreiben. -
Seite 26: P9 Einstellung Der Zeitintervalle Des Farblichtes
Soll der Farblichtbetrieb ausgeschaltet werden, muß entsprechend der vorherge- henden Anweisung verfahren werden. Hierzu muß die Einstellung auf den Wert "0" gesetzt werden. Im Farblichtbetrieb kann natürlich zusätz- lich die Saunaleuchte ein- und ausgeschal- tet werden. Betätigen Sie hierzu, wie ge- wohnt die Lichttaste. -
Seite 27: Der Geräteschalter
Bestätigen Sie die Eingabe durch perma- nentes Drücken der "Mode" Taste, bis der 00:05 neu eingestellte Wert im Display blinkt. Danach erfolgt kurz die Anzeige "P9", bis das Display die Grundanzeige ausgibt. Die Verweilzeit entspricht jetzt immer dem ein- gegebenen Wert. Der Geräteschalter Geräteschalter = Gerät... -
Seite 28: Fehleranzeigen
Fehleranzeige Um Ihnen bei einem eventuell auftretenden Fehler eine Sofortdiagnose zu zeigen, können auf dem Display nachfolgende Fehler über Fehlercode ermittelt werden. Fehlercode Fehler E 100 Unterbrechung Temperaturfühler E 101 Kurzschluss Temperaturfühler E 111 Unterbrechung oder Kurzschluss Feuchtefühler E 211 Unterbrechung Übertemperatursicherung E 510 Wassermangel - Nachfüllzeit... -
Seite 29: Technische Daten
Technische Daten Nennspannung: 400 V 3 N AC 50 Hz Schaltleistung: max. 9 kW ohmsche Last (AC1 - Betrieb) Klimabetrieb: 6 kW + 3 kW für Verdampfereinrichtung erweiter- bar durch Anschluss von Leistungsschaltgeräten bis 36 kW Heizzeitbegrenzung: 6 h, 12 h oder ohne Heizzeitbegrenzung Anzeige: Jumbo LCD hinterleuchtend Schutzart:... -
Seite 30: Anschluss-Schema
Achtung! Anschluss-Schema Sehr geehrter Kunde, nach den gültigen Vorschriften ist der elek- trische Anschluss des Saunaofens so- wie der Saunasteuerung nur durch einen Fachmann eines autorisierten Elektro- fachbetriebes zulässig. Wir weisen Sie daher bereits jetzt darauf hin, dass im Falle eines Garantiean- spruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vor- zulegen ist. -
Seite 31: Garantie
Servicecenter ist in diesem Fall nicht möglich. Inbetriebnahme am: Service Adresse: Stempel und Unterschrift des EOS-Werke Günther GmbH autorisierten Elektroinstallateurs: Adolf-Weiß-Str.43 35759 Driedorf-Germany tel +49 ( 0) 27 75 82 240 fax +49 ( 0) 27 75 82 4 55 servicecenter@eos-werke.de...
