Werkseinstellung FAC
Nach Aktivieren der Werkseinstellung werden alle geänderten
Einstellungen auf den Auslieferungszustand zurückgesetzt.
Zusätzlich erfolgt die automatische Anpassung der Ansprech-
werte R in Abhängigkeit von der Nennspannung U
an

Montage und Anschluss

Lebensgefahr durch Stromschlag!
Bei Berühren von unter Spannung stehender An-
lagenteile besteht die Gefahr eines elektrischen
Schlages. Stellen Sie vor Einbau des Gerätes und
vor Arbeiten an den Anschlüssen des Gerätes si-
GEFAHR
cher, dass die Anlage spannungsfrei ist. Beachten
Sie die Regeln für das Arbeiten an elektrischen
Anlagen.
1. Montage auf Hutschiene:
Rasten Sie die rückseitigen Montageclip des Geräts auf der
Hutschiene so ein, dass ein sicherer und fester Sitz gewähr-
leistet ist.
Schraub-Befestigung:
Bringen Sie die rückseitigen Montageclips (2. Montage-
clip erforderlich, siehe Bestellinformation) mittels Werk-
zeug in eine über das Gehäuse hinaus ragende Position.
Befestigen Sie danach das Gerät mit zwei M4-Schrauben.
2. Verdrahten Sie das Gerät gemäß Anschlussplan
Die Leitungen an KE und E sind getrennt zu führen!
Die Frontplattenabdeckung ist an der mit einem Pfeil gekenn-
zeichneten unteren Seite aufzuklappen.

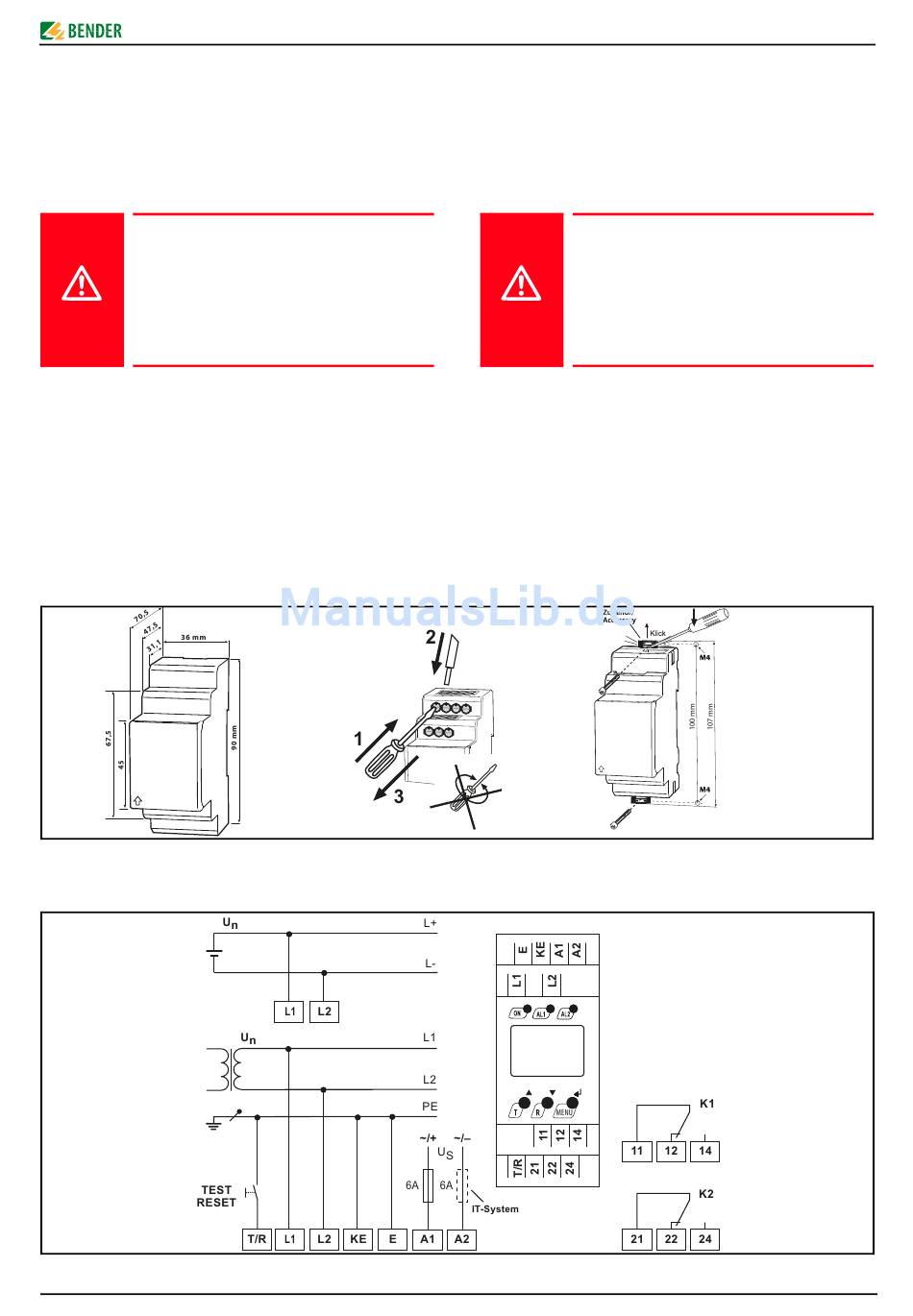

Anschlussplan
IR425-D4_D00039_06_M_DEEN/07.2017
Factory setting FAC
After activating the factory setting, all settings previously chan-
ged are reset to delivery status. In addition, the response values
R are automatically adapted corresponding to the nominal
an
. voltage U
n

Installation and connection

DANGER
1. DIN rail mounting:
Snap the rear mounting clip of the device into place in
such a way that a safe and tight fit is ensured.
Screw fixing:
Use a tool to move the rear mounting clip (another mount-
ing clip required, see ordering details) into a position that
it projects beyond the enclosure. Then fix the device using
two M4 screws.
2. Connect the device according to the wiring diagram
The connections to KE and E must be led separately!
The front plate cover can be opened by raising the lower part
marked with an arrow.

Wiring diagram

.
n
Risk of fatal injury from electric shock!
Touching live parts of the system carries the risk of
electric shock. Before fitting the enclosure and
working on the device connections, make sure that
the power supply has been disconnected and the
system is dead. Observe the installation rules for
live working.
ISOMETER® IR425-D4
3
