Montering av Syskonsits
6
9
10
7
11
12
13
8
15
14
16
9
Manual Syskonsits v. 2.7

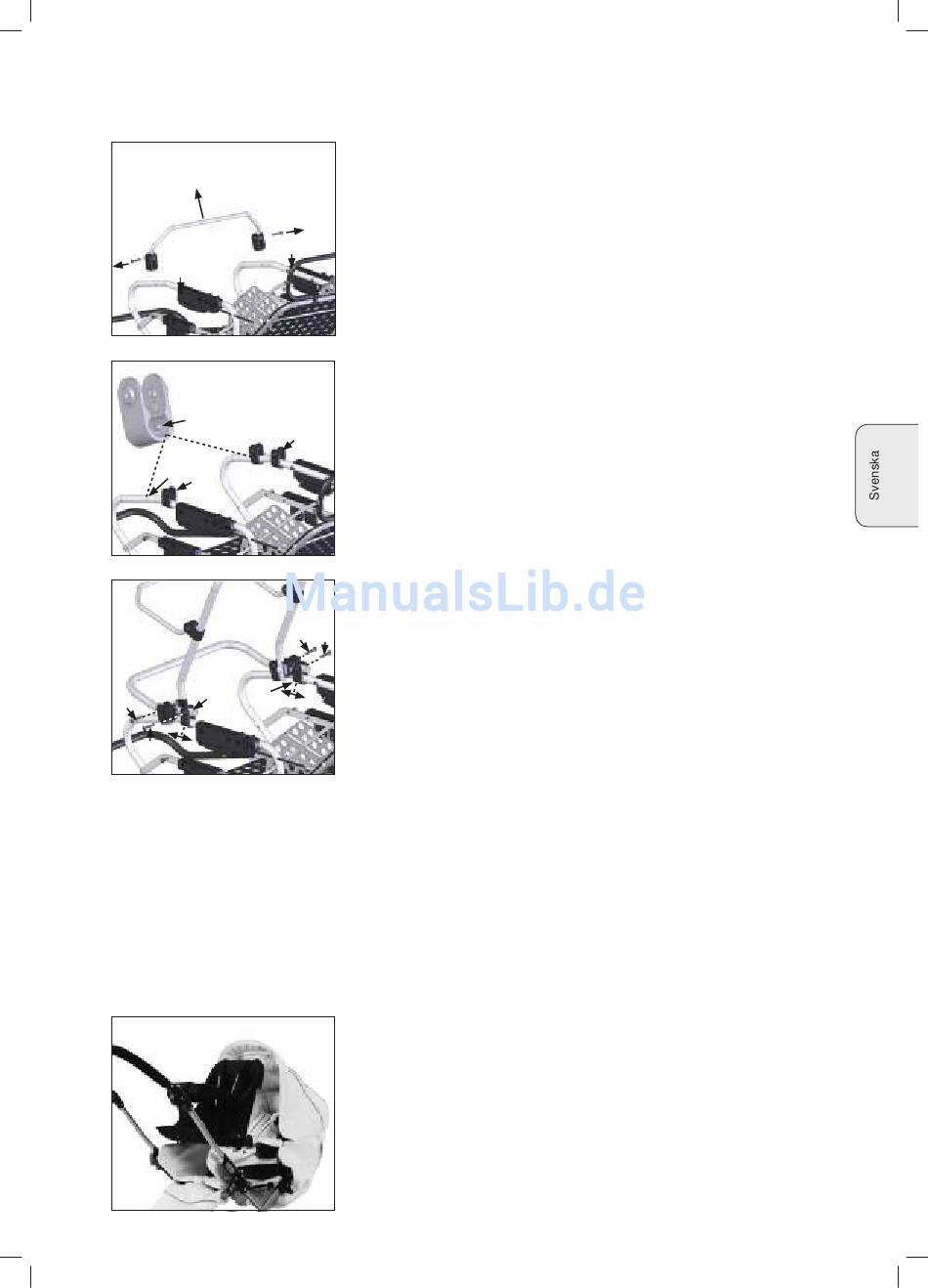

• Ta loss sittdelen från chassit.
• Ta loss grenbandet från frambågen
• Montera av frambygeln genom att skruva av skruvarna med en stjärn-
skruvmejsel (9). Plocka sedan av frambygeln och klämman. Spara dessa
9
på säker plats så du kan montera den igen när sittdelen skall användas.
• Knäpp upp tryckknappen (10) som sitter vid nedre knappen mot fotän-
10
dan och vik sittdelsklädseln åt sidan.
• Montera de 4 med-levererade U-klämmorna runt armstöden.
VIKTIGT!
•
Montera de två U-klämmorna med plastknappen på insidan (11)
13
så att plastknappen passar i hålet på insidan av armstödet (12).
En U-klämma på varje sida.
•
Montera sedan de andra två U-klämmor (13) utan plastknapp
ovanför (riktning ryggstöd) de redan monterade U-klämmorna
(12).
• Placera syskonsitsen på ramen. Knäpp upp knapparna på syskon-
sitsens klädsel för att enklare komma åt skruvarna.
• Skruva fast de två främre skruvarna (14) i U-klämmorna med en
14
16
stjärnskurvmejsel.
• Dra upp de två övre/bakre U-klämmor (15) så långt upp så de pas-
sar in i hålen av syskonsitsen. Dra sedan åt skruvarna av de övre/
15
brakre klämmorna (16). Stäng tryckknapparna vid syskonsitsens
klädsel.
• Kontrollera att syskonsitsen är rätt monterad. Vid rätt montage sitter
den stora ratten ovanför böjningen av sittdelsramen (Bild 11, Nr. 21)
VARNING!
• Syskonsitsen skall alltid vara monterad så att barnet i syskonsitsen
tittar mot styret.
Gäller enbart Sportchassit med svängbart styre:
• Vid montering av syskonsitsen på sport chassi måste det sväng-
bara styret befinna sig i ursprungsläget (position för hopfällning)
och barnet i syskonsitsen måste titta mot styret. Sväng aldrig över
styret!
• Så ser syskonsitsen ut när den är rätt monterad. Vänligen beakta att
ryggstödet på vagnen kan inte ställas i de övre rygglägesposition-
erna pga det blir för trångt.
(klädseln visas inte för att göra bilderna tydligare)
