Emmaljunga Edge Duo Combi Gebrauchsanweisung Seite 29

Montage Zweitsitz
6
9
10
7
11
12
13
8
15
14
16
9

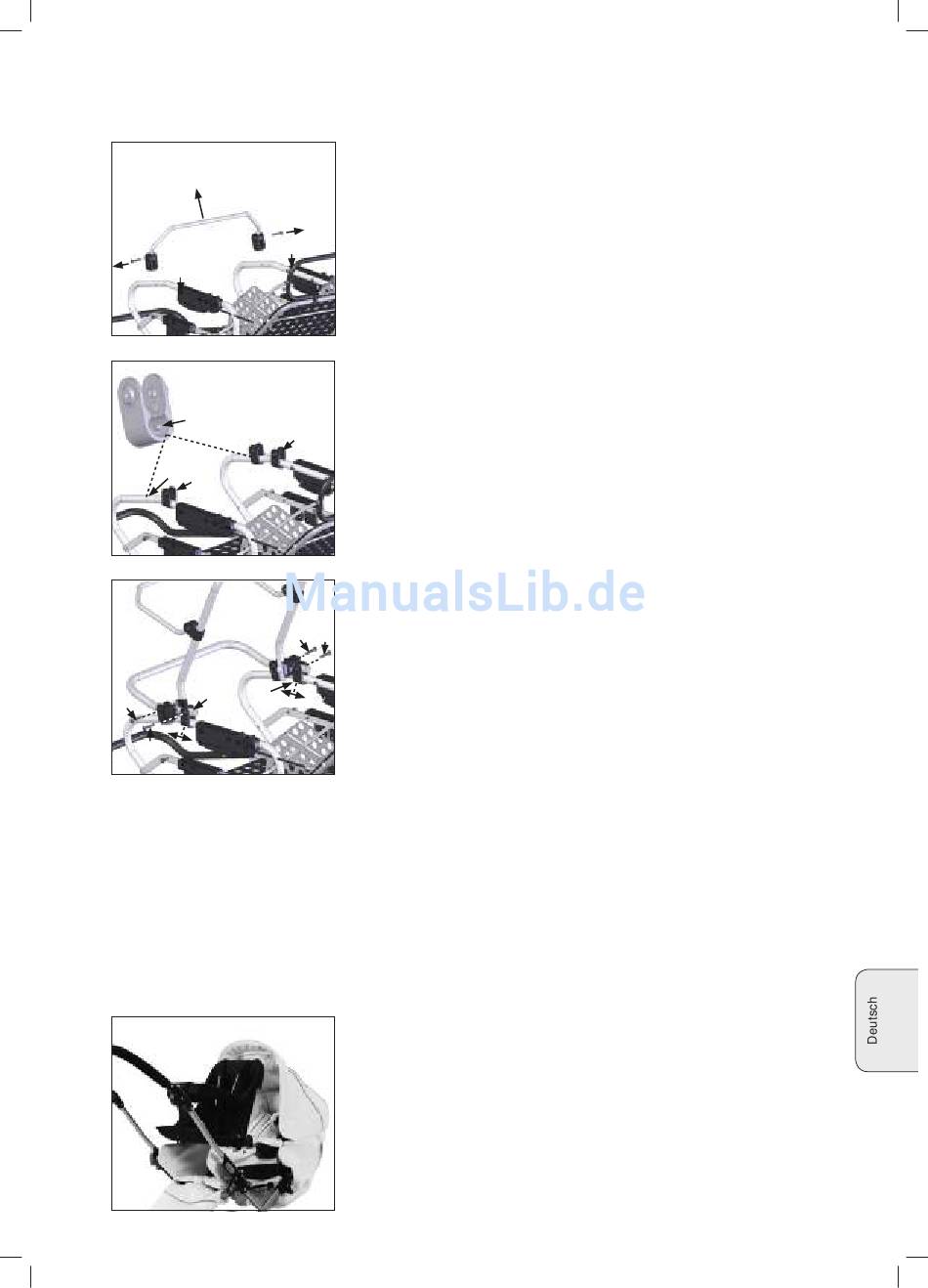

Manual Syskonsits v. 2.7
(Der Bezug ist zur Verdeutlichung des Bildes hier nicht mit abgebildet)
• Nehmen Sie das Sitzteil vom Gestell.
• Lösen Sie den Schrittgurt vom Frontbügel.
• Öffnen Sie die Schrauben (9) am Frontbügel und nehmen Sie diesen ab.
• Lösen Sie den Stoffdruckknopf (10), der am untersten Knopf Richtung
9
Fussende sitzt und schlagen Sie den Stoff zur Seite.
10
• Klemmen Sie die 4 mitgelieferten U-Klammern um die Armlehnen.
WICHTIG!
Montieren Sie die 2 U-Klammern mit dem Plastikknopf (11) so, dass
der Plastikknopf in das Loch auf der Innenseite der Armlehne passt
13
(12). Jeweils einen auf jeder Seite.
• Montieren Sie die dann die zwei U-Klammern ohne Plastikknopf
(13) oberhalb (richtung Rückenlehne) der bereits montierten Plas-
tikklammern (11).
• Setzen Sie den Zweitsitz auf den Rahmen. Lösen Sie die Knöpfe
am Sitzbezug des Zweitsitzes, damit sie einfacher an die Schrau-
ben kommen.
14
16
• Ziehen Sie die beiden vorderen Schrauben (14) in den U-Klammern
mit einem Schraubenzieher fest.
• Ziehen Sie die beiden oberen/hinteren U-Klammern (15) so weit
15
nach oben, bis sie in die Löcher des Zweitsitzes passen. Ziehen
Sie dann die Schrauben der beiden hinteren Schrauben (16) fest.
Schliessen Sie die Druckknöpfe am Stoffbezug des Zweitsitzes.
• Nach Montage kontrollieren Sie dass der Zweitsitz richtig montiert
ist. Bei richtiger Montage sitzt das Verstellrad genau oberhalb der
Biegung an der Armlehne des Sitzteiles (Bild 6, Nr. 14)
WARNUNG!
• Der Zweitsitz muss immer so montiert werden, dass das Kind im
Zweitsitz zum Schieber blickt.
Gilt nur Sportgestell mit Schwenkschieber:
• Bei Montage des Zweitsitzes auf dem Sport Gestell muss sich
der Schwenkschieber in der Ursprungslage befinden (Lage zum
Zusammenklappen) und das Kind im Zweitsitz muss gegen den
Schieber blicken. Schwenken Sie nie den Schieber!
• So sieht der Zweitsitz aus, wenn er richtig montiert ist. Bitte
beachten Sie, dass aufgrund von Platzmangel, die Sitzeinheit nicht
in den obersten Positionen verwendet werden kann.
29
