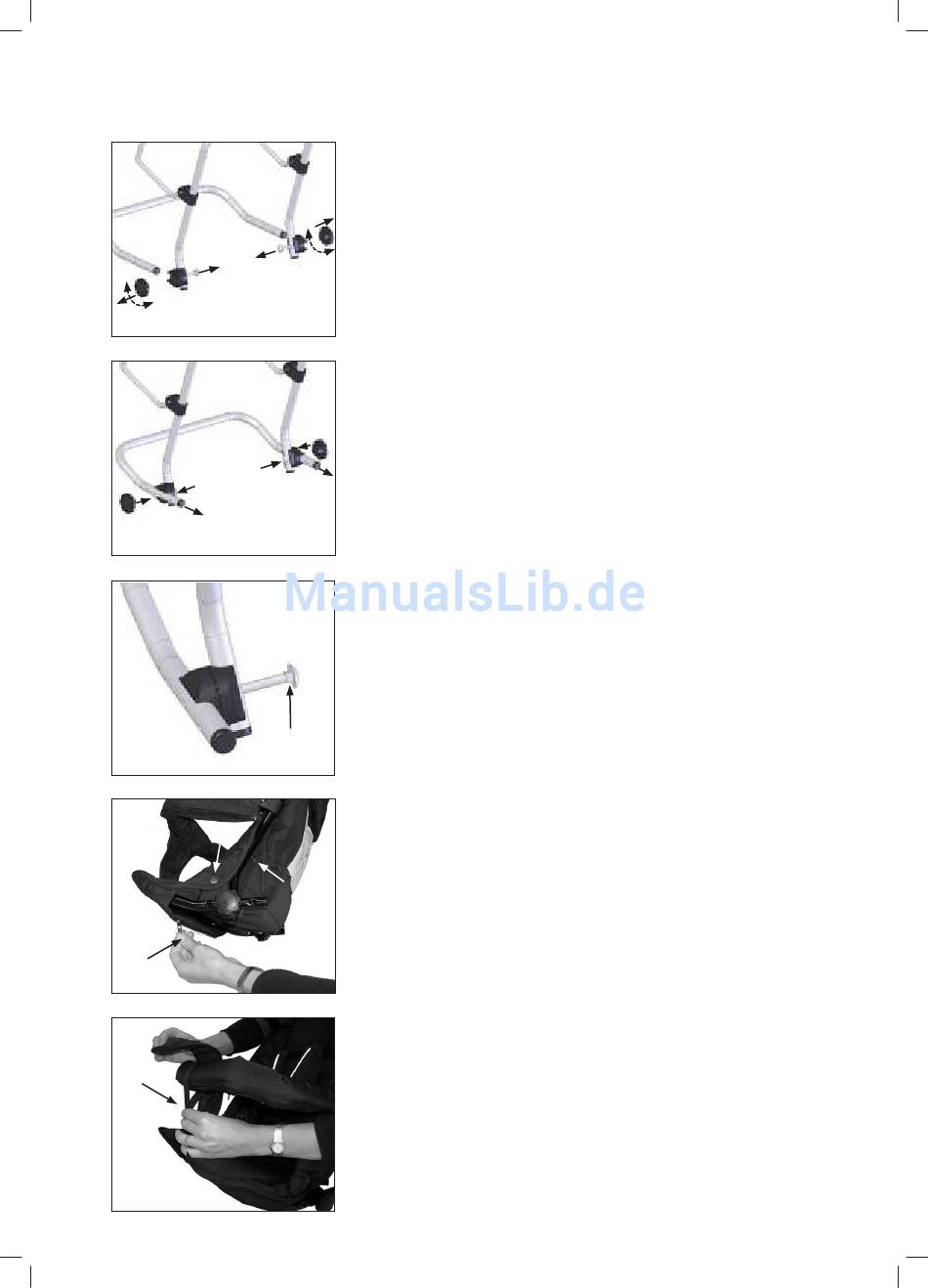

Montage Zweitsitz
1
2
1
2
4
4
5
3
3
4
7a
7
5
8
28
(Der Sitz wird stets komplett montiert ausgeliefert)
• Klappen Sie die Rückenlehne auf
• Lösen Sie die Rändelmuttern (1) und nehmen Sie die langen Schlosss-
chrauben ab (2).
1
2
• Schieben Sie das Sitzteil (3) in die geformten Plastikteile an beiden
Seiten und stecken Sie die Schlossschrauben (4) durch das mit-
tlere Loch am Sitzteil.
• Schrauben Sie die Rändelmuttern wieder an (5)
5
3
WICHTIG!
• Bei der Montage bitte beachten, dass das Viereckige Teil am
Schraubenkopf (6) ganz in das Rohr gedrückt wird, um zu verhin-
dern, dass sich die Schlossschraube drehen kann.
NACH DeR MONTAGe:
• Kontrollieren Sie, dass die Schlossschraube im mittleren Loch des
Sitzteilsrahmen sitzt.
• Kontrollieren Sie, das sich die Rändelmuttern anziehen lassen.
6
Wenn dies nicht der Fall ist, prüfen Sie, dass das viereckige Teil am
Schraubenkopf komplett in das Loch greift.
STOFFBeZUG
Der Zweitsitz wird komplett montiert mit Stoffbezug ausgeliefert. Der
Stoffbezug darf nicht abgenommen werden.
• Kontrollieren Sie, dass die Reissverschlüsse unter dem Sitz und
7b
hinter der Rückenlehne korrekt geschlossen sind (7).
• Kontrollieren Sie, dass die Druckknöpfe korrekt geschlossen sind:
der untere Druckknopf wird nur geschlossen (7a) und der obere
Druckknopf wird um das Rohr geknöpft (7b).
• Kontrollieren Sie, dass das Sicherheitsband korrekt um den Frontbü-
gel sitzt. (8)
• Schliessen Sie den Schrittgurt um den Frontbügel mit den Druck-
knöpfen.
WARNUNG!
• Verwenden Sie niemals den Zweitsitz, wenn das Sicherheitsband
nicht korrekt um den Frontbügel montiert ist.
(Das Sicherheitsband wird durch den Sitzbezug und um den Front-
bügel herum gezogen)
