4�5 Stecker und Kabel
• Für die Verbindung des LNBs mit dem TECHNIROUTER empfehlen wir die Verwendung von
Mehrfach koaxialkabel (vier Kabel in einem Mantel) wie z.B. das COAXSAT 115-4x3.6 Kabel.
• COAXSAT 115 hat auf 10 m 4,2 dB Dämpfung bei 2,15 GHz.
• Um die Kabelverbindungen zu den Antennensteckdosen herzustellen, verwenden Sie bitte die
dämpfungsarmen COAXSAT 120 oder COAXSAT 140 Kabel. Diese haben auf 10 m nur 2,9 dB
Dämpfung bei 2,04 GHz.
• Verwenden Sie Kompressionsstecker!

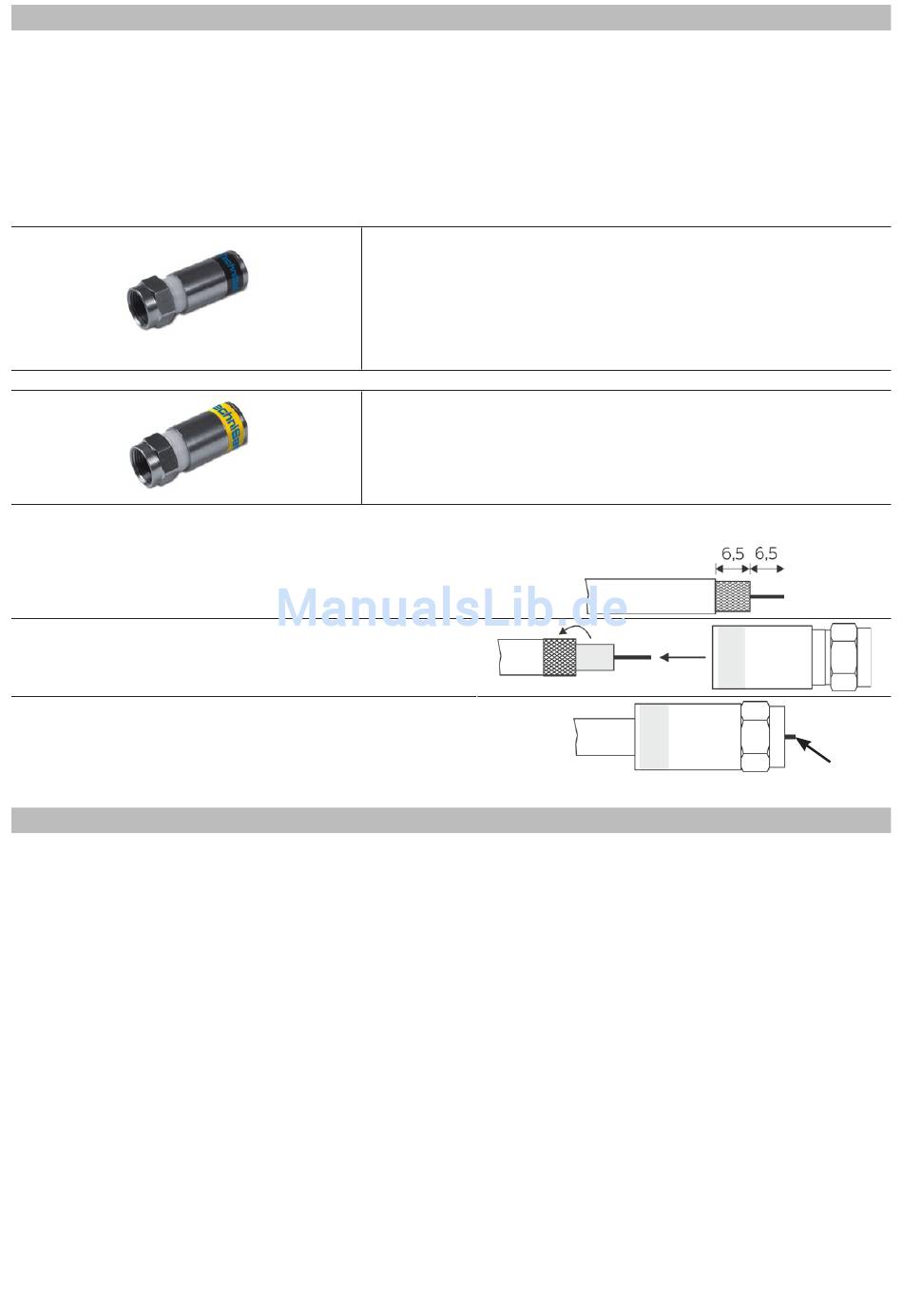

Bei der Montage der Kompressionsstecker ist wie folgt vorzugehen:
1.
Kabel Abmanteln und Abisolieren.
2.
Geflecht auf den Kabelmantel biegen und die
Folie an das Dielektrikum glatt anlegen.
3.
Stecker aufstecken und mit der Kompressions-
zange (Art.-Nr. 0000/3339) zusammen drücken.
4�6 Inbetriebnahme, Konfigurierung
Alle am Ausgang des TECHNIROUTERS angeschlossenen Receiver bzw. TV-Geräte mit Satellitenein-
gang müssen die SCR-Steuerung nach EN 50494 unterstützen und auch für diese Betriebsart konfigu-
riert sein.
Jedem Teilnehmer muss bei der Erstinstallation sein User-Band (seine Frequenz / sein Kanal) zugeord-
net werden. Weisen Sie den Teilnehmern mit großen Kabellängen User-Bänder mit niedrigen Frequen-
zen zu, die Dämpfung des Kabels und der Dosen wirkt hier nicht so stark.
Für TWIN-Tuner (PVRs) werden zwei User-Bänder benötigt. Die den User-Bändern zugeordneten
Frequenzen finden Sie in der Tabelle auf Seite 9.
Wir empfehlen,
• zum Nachweis bei Verlust, Reparaturen oder Neuanschaffungen diese Montageanleitung (und den
Kaufbeleg) sicher aufzubewahren,
• auf den jeweiligen Empfänger (am besten hinten) einen Aufkleber mit der Nummer des User-Ban-
des zu kleben,
• Ortsangaben und/oder die Namen der Teilnehmer in die freien Felder der Tabelle auf Seite 1 zu
schreiben.
F-KOMPRESSIONSSTECKER 3.9, Art.-Nr.: 0001/3338
geeignet für folgende Koaxialkabel:
• COAXSAT 115-3.6, Art.-Nr.: 0003/3011
• COAXSAT 115-2x3.6 Art.-Nr.: 0002/3022
• COAXSAT 115-4x3.6, Art.-Nr.: 0002/3014
F-KOMPRESSIONSSTECKER 4.9, Art.-Nr.: 0001/3337
geeignet für folgende Koaxialkabel:
• COAXSAT 120-4.6, Art.-Nr.: 0004/3107
• COAXSAT 140-4.6, Art.-Nr.: 0002/3106
gratfrei
11
