DE
Montageanleitung
TechniSat

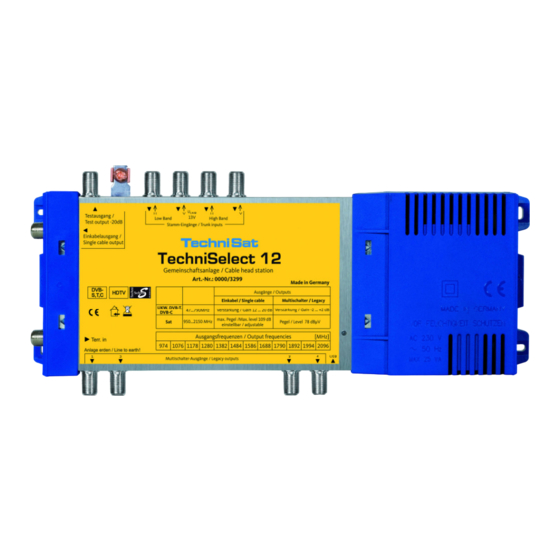

TechniSelect 12
Art.-Nr. 0000 / 3299
www.technisat.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für TechniSat TechniSelect 12

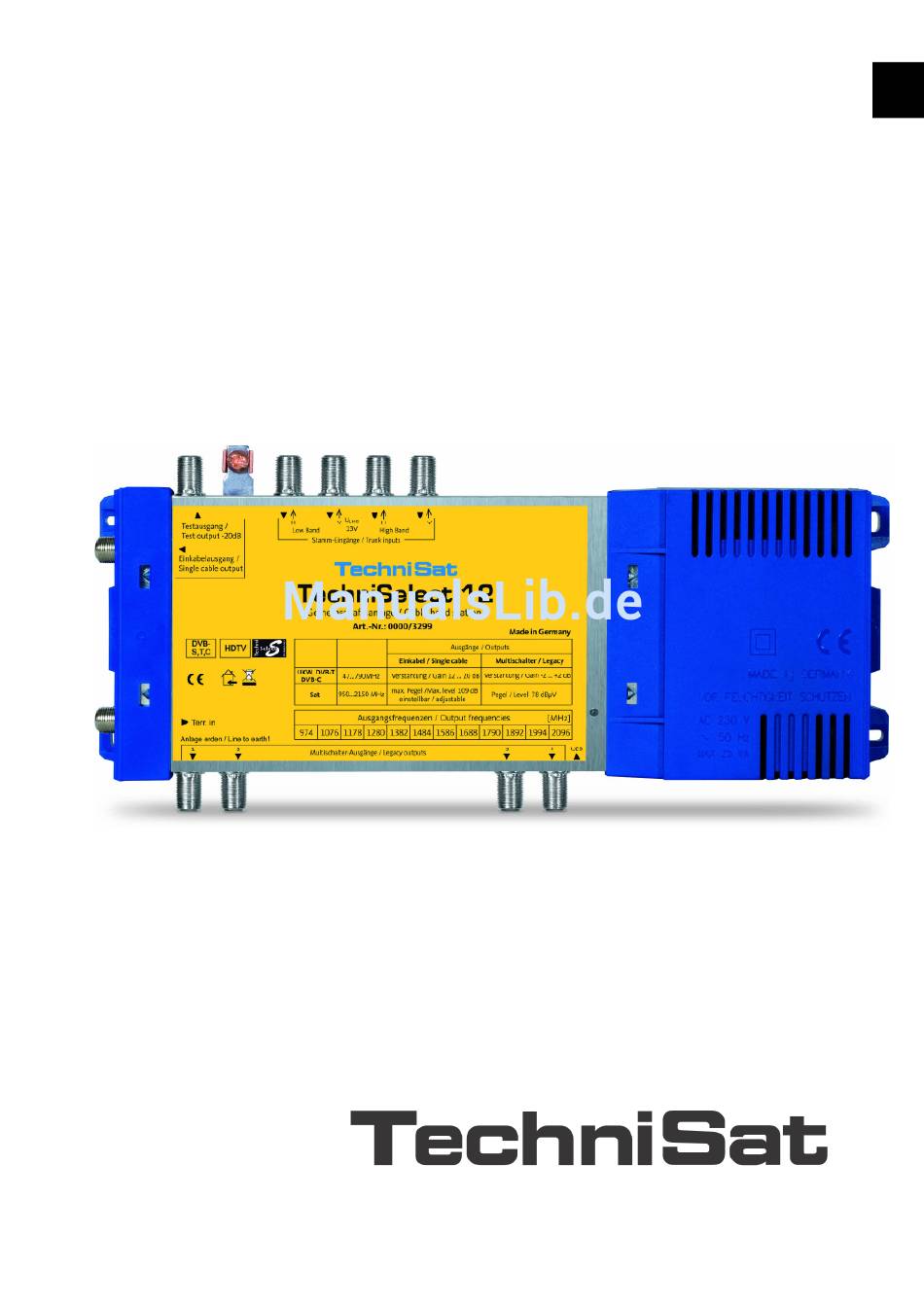

  • Seite 1 Montageanleitung TechniSat TechniSelect 12 Art.-Nr. 0000 / 3299 www.technisat.de...
  • Seite 2: Inhaltsverzeichnis

    Übertragen der Programmierung auf weitere baugleiche Empfänger (Cloning) ....17 8.3.1 Übertragen bei Technisat-Empfängern mit USB-Schnittstelle ..........17 8.3.2 Übertragen bei TechniSat-Empfängern mit serieller Schnittstelle .......... 18 Hinweise für größere Anlagen......................19 Technische Daten............................21 Fehlersuchhilfen............................22 Tabelle zum Eintragen der individuellen Programmierung............. 24...
  • Seite 3: Verwendungszweck Und Besonderheiten

    Wohnblöcken oder Hotels anzutreffen sind, auf digitales Satellitenfernsehen (natürlich auch in HD) umstellen oder erweitern. Die Empfangskanäle des TechniSelect 12 sind fest eingestellt, die Empfänger stimmen je nach dem dort hinterlegten Transponder (mit seinen Programmen) auf einen dieser 12 Kanäle des TechniSelect 12 ab.
  • Seite 4: Werksseitige Vorprogrammierung Umgesetzter Sender (Transponder)

    Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen, • bei Fehlfunktionen, • bei starken äußeren Beschädigungen. • Werksseitige Vorprogrammierung umgesetzter Sender (Transponder) TechniSelect 12 Empfängereinstellung Kanal voreingestellter Astra 19,2º Transponder Transpondersuche Programme, Stand 11/2011 11836 Das Erste, BR FS Nord, BR FS Süd, 10724 MHz, SR 27500, hor.
  • Seite 5: Das Gerät

    Nachfolgende Darstellung zeigt die Funktionsweise des TechniSelect 12 bei Einspeisung der Orbitposition ASTRA 19,2º Ost: Der Satelliten-Teil des TechniSelect 12 liefert auf der Teilnehmerleitung einen hohen Ausgangs- pegel von 90 dBµV bei 974 MHz und 100 dBµV bei 2096 MHz. Der Pegel ist geregelt und kann insgesamt (per TechniSelect Configuration Tool) um 5 dB angehoben oder gesenkt werden.
  • Seite 6: Zubehör

    Diode in den Zubehörteilen entkoppelt die Netzteile der Empfänger. Günstig ist, wenn nur ein oder zwei Verteilelemente mit Dioden im Pfad jedes Empfängers zum TechniSelect 12 sind. Bei Durchgangsdosen muss ein DC-Durchlass im Stamm und ein diodenentkoppelter DC-Durchlass im Abzweig vorhanden sein.
  • Seite 7: Stichabzweiger

    0000/3231 Viele handelsübliche Stichabzweiger, so auch die obigen, haben keinen DC-Durchlass im Abzweigpfad. Da ein DC-Durchlass aber für die Funktion der Energiesparschaltung des Techniselect 12 benötigt wird, muss diese per TechniSelect Configuration Tool deaktiviert werden. 5.6 Zwischenverstärker 1Z, 20 dB Art.-Nr.
  • Seite 8: Montage

    Stiftes. Eine Überprüfung der Kabel auf Kurzschluss vor dem Kontaktieren vermeidet besonders bei größeren Anlagen eine zeitraubende Fehlersuche. Wenn Sie die Werkseinstellung des TechniSelect 12 ändern wollen, gehen Sie wie unter Punkt 7 beschrieben vor. So wie auch bei BK-Kabelverteilanlagen und bei DVB-T-Hausverteilungen wird die Verteilung •...
  • Seite 9: Erdung

    vorher Stammleitungen pro Wohnung mehrere z.B. im Treppenhaus Teilnehmer möglich TS12 Splitter Stich- abzweiger Stich- abzweiger Splitter Kabelanschluss 6.2 Erdung Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein. Die Vorschriften bzgl. Erdung und Potentialausgleich nach DIN EN 60728-11/2010 (VDE 0855-1/2011-6, Fassung Juni 2011), VDE 0100, DIN EN 50083-1 und VDE 0185-305 sind unbedingt einzuhalten.
  • Seite 10: Errichten Einer Neuen Anlage

    Vorteil: Das TechniSelect 12 ist mit TechniSat-Multischaltern kombinierbar. In einem bereits mit Multischaltern verkabelten Haus kann das TechniSelect 12 entweder nach Splittung über einen passiven Verteiler 5P installiert werden oder man schließt den (die) vorhandenen Multischalter an die unteren Ausgänge an. Bei letzterer Variante ist eine Änderung mit dem TechniSelect Configuration Tool notwendig (siehe Punkt 7.2), außerdem verzichtet man...
  • Seite 11: Kabel, Stecker

    6.5 Kabel, Stecker Für die Verbindung des LNBs mit dem TechniSelect 12 empfehlen wir die Verwendung von • Mehrfachkoaxialkabel, 4 Kabel in einem Mantel, z.B. Multimedia-Kabel 4(Art.-Nr. 0001/3014). Um lange Kabelverbindungen mit vielen Dosen herzustellen, verwenden Sie bitte das •...
  • Seite 12: Individuelle Programmierung Des Techniselect 12

    Individuelle Programmierung des Techniselect 12 Werksseitig ist das Techniselect 12 gemäß Punkt 3 vorprogrammiert. Für eine individuelle Einstellung verwenden Sie das TechniSelect Configuration Tool. Mit ihm lassen sich die zu verteilenden Transponder auswählen und den einzelnen Kanälen zuordnen, sowie weitere Einstellungen an den Geräten der TechniSelect-Familie vornehmen, zum Beispiel den Energiesparmodus betreffend.
  • Seite 13: Ausgangsbelegung

    Voraussetzung dafür ist, dass alle angeschlossenen Receiver eine Speisespannung zur Versorgung der LNBs ausgeben, die auch bis zum TechniSelect 12 durchgeleitet wird (DC-durchlässiges Verteilnetz). Anderenfalls ist der Energiesparmodus auszuschalten. Es ist zu beachten, dass der Energiesparmodus nur zur Verfügung steht, wenn die Multischalter- Ausgänge als Receiver-Ausgänge verwendet werden.
  • Seite 14: Benutzerdefinierte Satelliten

    z. B. wenn der gewählte Transponder nicht zur Eingangskonfiguration passt. Die Spalte „Signal“ gibt Aufschluss über die Signalstärke in den einzelnen Kanälen. Ein gelbes Feld (Low) zeigt lediglich an, dass die Regelung für diesen Kanal ihr Maximum erreicht hat. Diese Anzeigen werden mit jedem Lesen von Daten aus dem Gerät aktualisiert.
  • Seite 15: Drucken Der Kanalbelegungsliste

    8.1) mit einem USB-Stick muss die jeweilige Datei jedoch immer in „techniselect.xml“ umbenannt werden und allein im Hauptverzeichnis des USB-Sticks stehen. Einrichten der Empfangsgeräte Das TechniSelect 12 besitzt einen hohen Ausgangspegel. Schließen Sie Empfänger nur über ca. 25 dB Dämpfung an (Dämpfungsglieder oder Kabel). 8.1 Verwendung von für TechniSelect vorbereiteten Empfängern Für TechniSelect vorbereitete Empfänger besitzen unter...
  • Seite 16: Programmierung Von Nicht Für Techniselect Vorbereiteten Empfängern

    Menüpunkt „Einstellungen“ -> [OK] -> „Antenneneinstellungen“ -> [OK] -> „Satellit“ -> [OK] -> Astra 19,2º -> [OK] -> 3x -> (Zurück). Nun kann die Transpondersuche für jeden Kanal des TechniSelect 12 durchgeführt werden: Mit Taste (Menü) auf der Fernbedienung das Menü des Empfängers öffnen und Menüpunkt •...
  • Seite 17: Übertragen Der Programmierung Auf Weitere Baugleiche Empfänger (Cloning)

    • dieser Montageanleitung. Die dafür notwendigen Parameter finden Sie in gut gepflegten Programmlisten. Der Transpondersuchlauf ist für alle 12 Kanäle des TechniSelect 12 durchzuführen. • 8.3 Übertragen der Programmierung auf weitere baugleiche Empfänger (Cloning) 8.3.1 Übertragen bei Technisat-Empfängern mit USB-Schnittstelle Zum Stand November 2011 verfügen folgende im Verkauf befindlichen Modelle über eine...
  • Seite 18: Übertragen Bei Technisat-Empfängern Mit Serieller Schnittstelle

    • Empfängers vollständig übernommen werden. 8.3.2 Übertragen bei TechniSat-Empfängern mit serieller Schnittstelle Bei ab ca. 2006 verkauften TechniSat-Empfängern kann die serielle Schnittstelle (RS-232 oder spezielle 3polige Buchse miniDIN) zum direkten Kopieren der Programmlisten von Empfänger zu Empfänger benutzt werden: Auch hier gilt die Vorausetzung, dass ein Gerät entsprechend Punkt 8.2 auf TechniSelect 12 eingestellt wurde.
  • Seite 19: Hinweise Für Größere Anlagen

    DVB-T DVB-C Planung Satellitenbereich Setzen Sie nur qualitativ hochwertige Dosen ein. Stellen Sie einen Bauplan mit Angabe aller Kabellängen und voraussichtlichen Pegeln auf. Die Dämpfung zwischen TechniSelect 12 und Empfänger (als Kabel, Dosen und/oder Splitter) sollte minimal 25dB maximal 60dB betragen.
  • Seite 20 Abschlusswiderstand ab, bei einer SV500-Dose ist ein Abschlusswiderstand mit DC-Trennung (Art.-Nr. 0002/3074) nötig. Bei Kabellängen von mehr als 20m Multimediakabel vor dem TechniSelect 12 ist es zum Erreichen des vollen Ausgangspegels zweckmäßig, einen Zwischenverstärker 5Z2/NT vor die Stammleitungseingänge zu installieren.
  • Seite 21: Technische Daten

    10 Technische Daten TechniSelect 12, Artikelnummer 0000/3299 Zahl der Eingänge 4x Satellit (0,95…2,15 GHz), 1x Terrestrik (80...790 MHz), Installationsanschluss (miniUSB) Zahl der Ausgänge 1x für Einkabel-Teilnehmer, 1x Messausgang, 4x für Empfänger oder als Sat-Stammleitungen Empfangskanäle Kanal 1 : 974 MHz...
  • Seite 22: Fehlersuchhilfen

    Überprüfen Sie das Signal direkt an den • ebenen bzw. ein Mittelleiter ist zu kurz. LNB-Zuleitungen mit einem Sat-Empfänger kein Empfang (im Quatro-LNB-Mode). …beim Konfigurieren des TechniSelect 12 Datenübertragung Die USB-Verbindung wird nicht Herausziehen/Neustecken des USB-Kabels • zwischen aufgebaut. Starten Sie das TechniSelect neu, indem Sie •...
  • Seite 23 Verwenden Sie ein Nullmodem- im Fehlerfall wiederholen bzw. das Kabel • (Crossover-) Kabel? Ist das miniDIN- prüfen/tauschen. Kabel korrekt beschaltet? …während des Betriebes von TechniSelect 12 DVB-S-Signal “klötzelt” zu kleiner Stammleitungs- bzw. Überprüfen, korrigieren durch Verstärken • falscher Dosenpegel oder oder Dämpfen, Wackelkontakt?
  • Seite 24: Tabelle Zum Eintragen Der Individuellen Programmierung

    Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 12/2011 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · Postfach 560 · 54541 Daun · www.technisat.de www.technisat.de 2237177000100...
