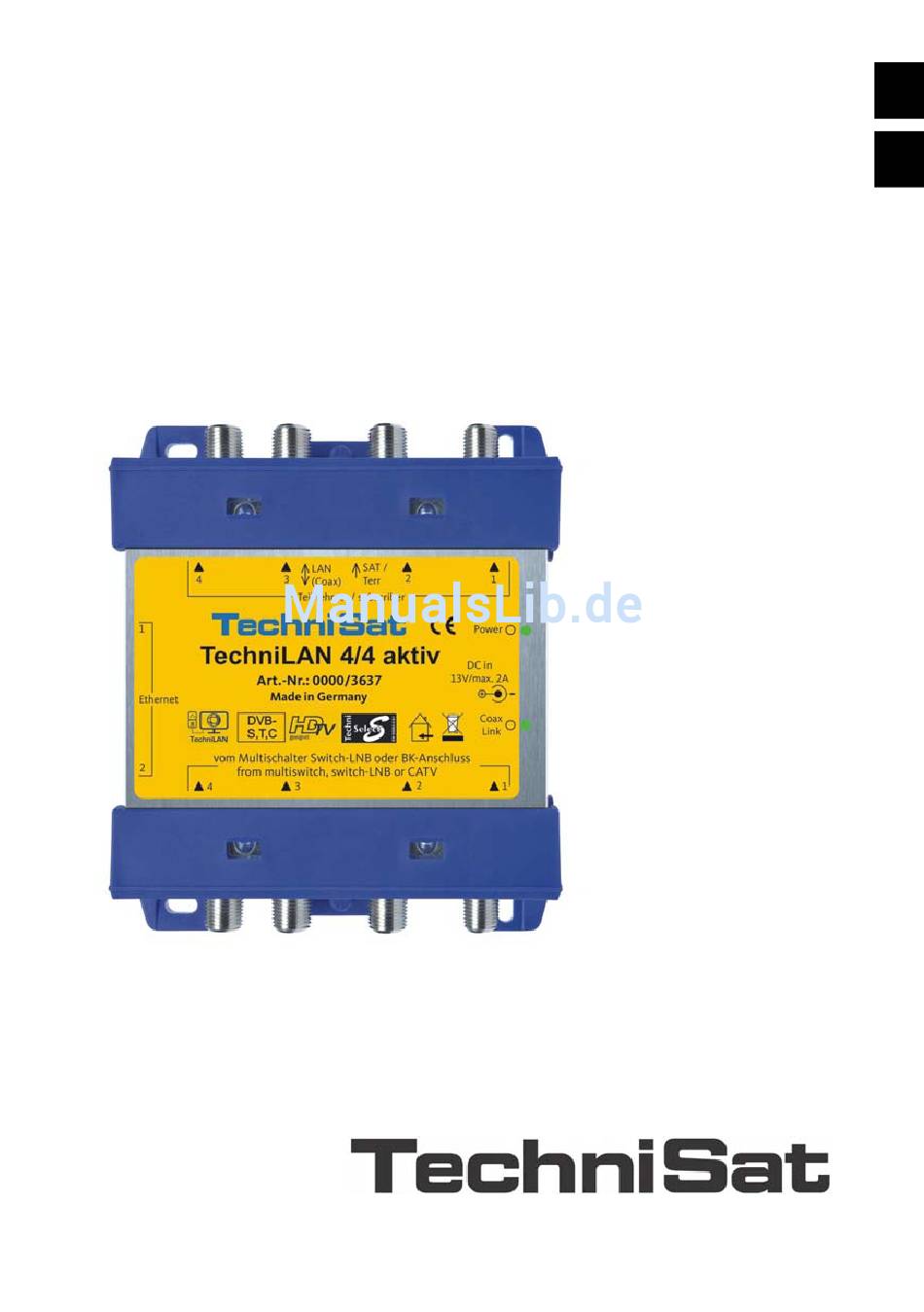

- Seite 1 Montageanleitung / Installation Manual TechniSat TechniLAN 4/4 aktiv Artikel-Nr.: 0000/3637 www.technisat.de...
-
Seite 2: Inhaltsverzeichnis
Verteilnetzen für Satellitenfernsehen eine Netzwerkfunktionalität zu ermöglichen. Das TechniLAN-System kann mit allen aktuellen TechniSat Multischalter-Serien eingesetzt werden, gleich ob diese kaskadiert oder nur in der Grundeinheit verbaut wurden. Das heißt, dass Sie jede Sat-Verteilung mit TechniSwitch-, TechniSystem-, GigaSwitch-, GigaSystem- und GigaSet- Multischaltern an bis zu vier TV-Dosen pro eingesetztem TechniLAN 4/4 aktiv zusätzlich für ein... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitshinweise vor der Montage sorgfältig durchlesen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsbestimmungen entstanden sind. • Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu montieren. -
Seite 4: Das Technilan-Netzwerk
Das TechniLAN-Netzwerk 3.1 Allgemeines Die Netzwerkkommunikation über das Koaxialkabel basiert auf dem HomePlug-AV-Standard, mit dem Datenraten bis zu 200 Mbit/s erzielt werden können. Ein solches Netzwerk besteht aus dem TechniLAN 4/4 aktiv und bis zu vier TechniLAN-Teilnehmerdosen (Art.-Nr. 0000/3639). Um größere Netzwerke zu realisieren, ist es möglich, mehrere TechniLAN 4/4 aktiv per Ethernet miteinander zu verbinden. - Seite 5 Bild 3: Installationsbeispiel, DSL-Modem (Internetverbindung) am TechniLAN 4/4 aktiv angeschlossen Bild 4: Installationsbeispiel, zwei TechniLAN 4/4 aktiv zu einem Netzwerk zusammengeschaltet...
-
Seite 6: Der Technilan 4/4 Aktiv
Der TechniLAN 4/4 aktiv 4.1 Das Gerät Bild 5: TechniLAN 4/4 aktiv 4.2 Anzeigen und Indikatoren Power-Indikator: leuchtet grün, sobald das Gerät mit Strom versorgt wird. Link-Indikator: blinkt bei vorhandener Netzwerkverbindung, zeigt die Qualität der Datenübertragung über das Koaxialkabel an. •... -
Seite 7: Montage Und Inbetriebnahme
(siehe Abschnitt 4.2). Netzwerkfähige Endgeräte können nun an den Ethernet-Buchsen der Teilnehmerdosen und des TechniLAN 4/4 aktiv betrieben werden. Technische Daten TechniLAN 4/4 aktiv, Artikelnummer 0000/3637 Zahl der HF-Eingänge 4x für Satellit (0,95…2,15 GHz) und Terrestrik (80...790 MHz) Zahl der HF-Ausgänge 4x für Satellit (0,95…2,15 GHz), Terrestrik (80…790 MHz);... -
Seite 8: Fehlersuchhilfen
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 08/12 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · Postfach 560 · 54541 Daun · www.technisat.de www.technisat.de... - Seite 9 Installation Manual TechniSat TechniLAN 4/4 aktiv Artikel-Nr.: 0000/3637 www.technisat.de...
-
Seite 10: Functionality And Application
Together with the TechniLAN participant sockets, the TechniLAN 4/4 aktiv is capable of making network functionality possible within existing star-formed distribution systems. The TechniLAN system can be used in combination with all TechniSat multi-switches from the latest series, whether cascaded or just installed within the basic unit. This means that each... -
Seite 11: Safety Instructions
Safety Instructions For your own protection, you should read through the safety precautions carefully prior to installation. The manufacturer accepts no responsibility for damage caused by inappropriate operation, or by non-compliance with safety precautions. • The components must be assembled in a dry place, on a level and fire-resistant surface. •... -
Seite 12: Technilan Network
TechniLAN Network 3.1 General Network communication via coaxial cable is based on the HomePlug- AV standard with which a data rate of up to 200 Mbit/s can be reached. Such a network consists of the TechniLAN 4/4 aktiv and up to four TechniLAN participant sockets (Art. - Seite 13 Illustration 8: Installation example, DSL modem (internet connection) connected to a TechniLAN 4/4 aktiv Illustration 9: Installation example, two TechniLAN 4/4 aktiv interconnected within one network...
-
Seite 14: Technilan 4/4 Aktiv
TechniLAN 4/4 aktiv 4.1 The Device Illustration 10: TechniLAN 4/4 aktiv 4.2 Displays and Indicators Power Indicator: lights up green as soon as the device is supplied with power. Link Indicator: blinks when a network connection exists, displays the quality of the data being transferred via the coaxial cable. •... -
Seite 15: Installation And Startup
(see section 4.2). Network capable terminal devices can now be operated via the Ethernet sockets of the participant sockets and the TechniLAN 4/4 aktiv. Technical Data TechniLAN 4/4 aktiv, Article Number 0000/3637 Number of HF Inputs 4x for satellite (0,95…2,15 GHz) and terrestrial (80...790 MHz) Number of HF Outputs 4x for satellite (0,95…2,15 GHz), terrestrial (80…790 MHz);... -
Seite 16: Error Search Assistance
Subject to changes and printing errors. Status 8/12 Reproduction and copies are only allowed with the consent of the publisher. TechniSat is a registered trademark of TechniSat Digital GmbH · P.O. Box 560 · 54541 Daun · Germany · www.technisat.com www.technisat.com 22371790000100...
