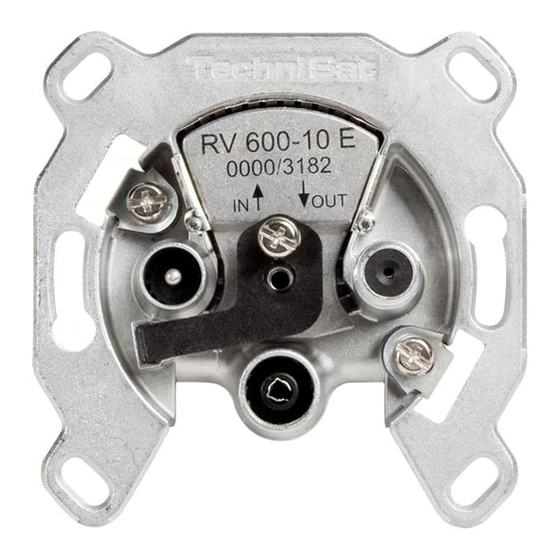

Sat-Durchgangsdosen für digitale
•
Erfüllt: EN 50083-1 und EN 50083-2
•
Richtkopplerdose, 3fach, für Durchschleifsysteme in Einkabel-Anlagen. Mit
Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max. 24 V/400
mA, 22-kHz- und DiSEqC™-Signal)
•
Abschaltung bei Fehlbetrieb: Abschaltung der Spannung vom Sat-Anschluss zum
Eingang bei +18 VDC nach ca. 400 ms
•
Überlast-Schutz durch elektronische Sicherung und Entkopplungs-Dioden
•
Als Abschlusswiderstand ist ein DC-entkoppelter Widerstand zu verwenden
•
Stabiles Druckgussgehäuse
•
Mit Schraub- und Krallenbefestigung, passend für UP-Dosen Ø 55–65 mm
•
Mit fast allen Installationsprogrammen kombinierbar
•
Anschlüsse: TV - IEC (Sti), Radio - IEC (Bu), Sat - F (Bu)
•
Schirmungsmaß:
Einkabellösungen
RV 600-10 E
RV 600-14 E
RV 600-17 E
TV
Stecker
IEC 61169-2
47-300 MHz ³ 85 dB - 300-470 MHz ³ 80 dB
470-950 MHz ³ 75 dB - 950-2150 MHz ³ 55 dB
(Art.-Nr. 0000/3182)
(Art.-Nr. 0000/3184)
(Art.-Nr. 0000/3185)

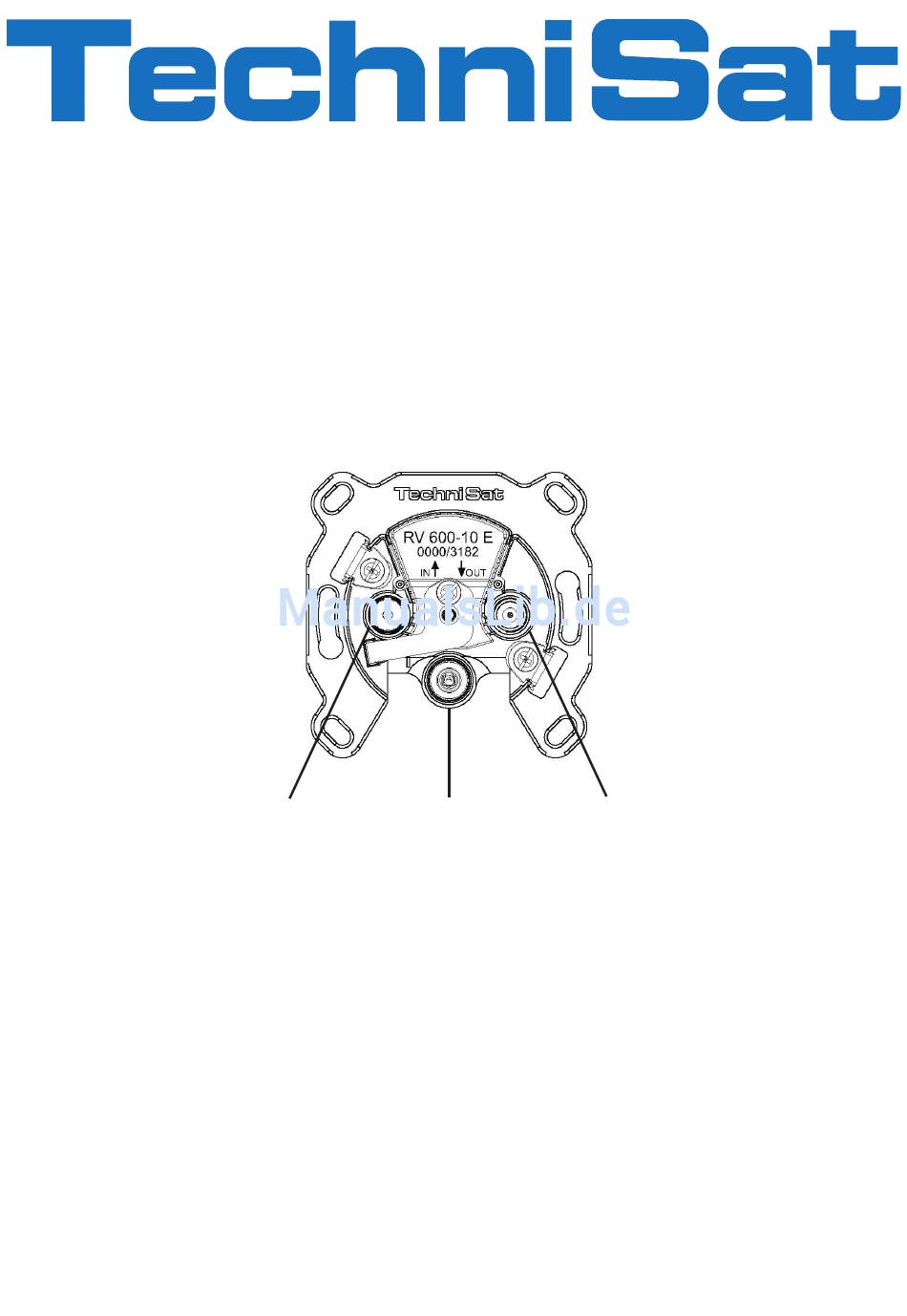

Eingang Ausgang
Radio
Buchse
IEC 61169-2
SAT
F-Buchse
IEC 61169-24
Werbung
Verwandte Anleitungen für TechniSat RV 600-10 E
Inhaltszusammenfassung für TechniSat RV 600-10 E
- Seite 1 Sat-Durchgangsdosen für digitale Einkabellösungen RV 600-10 E (Art.-Nr. 0000/3182) RV 600-14 E (Art.-Nr. 0000/3184) RV 600-17 E (Art.-Nr. 0000/3185) Eingang Ausgang Radio Stecker Buchse F-Buchse IEC 61169-2 IEC 61169-2 IEC 61169-24 • Erfüllt: EN 50083-1 und EN 50083-2 • Richtkopplerdose, 3fach, für Durchschleifsysteme in Einkabel-Anlagen. Mit Gleichspannungs-Durchlass über Sat-Anschluss zur Stammleitung (max.
- Seite 2 10/14/17 1,9/1,5/1,5 Zwischen zwei Teilnehmern Die Steckdosen RV 600-10 E, RV 600-14 E, RV 600-17 E können ausschließlich in folgen- dem Anlagensystem verwendet werden: - Durchschleif- und Sternverteil-Systeme in Einkabel-Anlagen mit dem TechniRouter. Achtung: Wird an der Stammleitung ein Kurzschluss verursacht, während Receiver ange- schlossen und eingeschaltet sind, kann die Schaltung der RV 600-10 E, RV 600- 14 E, RV 600-17 E beschädigt bzw.
- Seite 3 Directional coupler outlets for digital one-cable systems RV 600-10 E (Art.-Nr. 0000/3182) RV 600-14 E (Art.-Nr. 0000/3184) RV 600-17 E (Art.-Nr. 0000/3185) Input Output Radio plug socket F-pin IEC 61169-2 IEC 61169-2 IEC 61169-24 • Fulfil: EN 50083-1 and EN 50083-2 •...
- Seite 4 10/14/17 1,9/1,5/1,5 Between two subscribers The RV 600-10 E, RV 600-14 E, RV 600-17 E wall outlets may only be used for the follo- wing systems: - Loop through and star-wired distribution systems in single-cable systems with the TechniRouter system...
