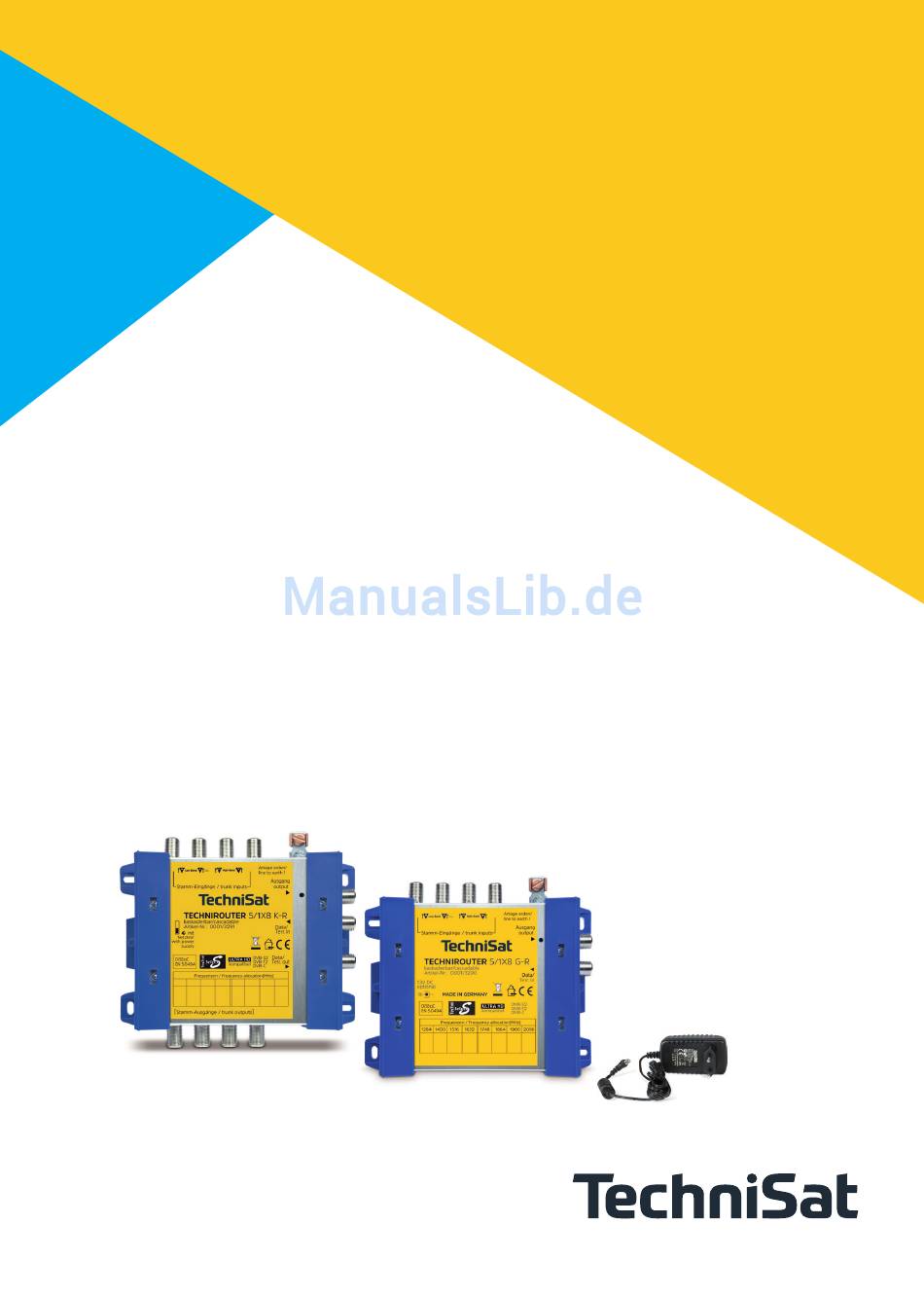

- Seite 1 Bedienungsanleitung TECHNIROUTER 5/1x8 G-R 5/1x8 K-R 5/2x4 G-R 5/2x4 K-R...
-
Seite 2: Inhaltsverzeichnis
Verwendungszweck und Besonderheiten ������������������������������������������������������������������������������������������3 Sicherheitshinweise ���������������������������������������������������������������������������������������������������������������������������������� 4 Geräte der TECHNIROUTER-Familie ������������������������������������������������������������������������������������������������������5 Merkmale ....................................5 Grundgeräte, TECHNIROUTER 5/1x8 G-R und 5/2x4 G-R ................5 Kaskaden, TECHNIROUTER 5/1x8 K-R und 5/2x4 K-R ..................5 Zubehör ....................................6 Montage in Ein- oder Zweifamilienhäusern ����������������������������������������������������������������������������������������7 Aufrüsten einer bestehenden Breitbandkabelverteilung als SCR-Verteilung ........ -
Seite 3: Verwendungszweck Und Besonderheiten
Anschaffung von Festplattenreceivern (PVR) mit Twin-Tunern. Wichtig ist, dass die verwendeten Receiver in der Lage sind, den TechniRouter zu steuern. Dies ist der Fall bei allen TechniSat-Geräten mit dem Logo „Techni- Router ready“ und bei Receivern von Fremdanbietern, die ebenso die Europanorm EN 50494 unterstützen. -
Seite 4: Sicherheitshinweise
Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten oder veränderten Gerät. Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsan- spruchs. ► Das Gerät und seine Komponenten nicht öffnen, verändern oder beschädigen. ► Reparaturen am Gerät nur durch TechniSat-Servicestelle ausführen lassen. ► Gerät vor jedem Einsatz auf etwaige Beschädigung prüfen. -
Seite 5: Geräte Der Technirouter-Familie

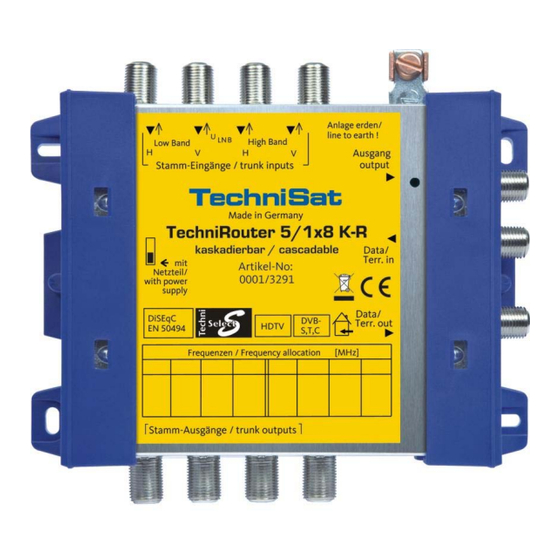

• Rückkanal-tauglich • Kaskadierbar • Stromsparend ohne Netzteil einsetzbar 3�2 Grundgeräte, TECHNIROUTER 5/1x8 G-R und 5/2x4 G-R Diese Multischalter werden als Grundgeräte der Verteilung verwendet und schalten die Signale einer Satellitenposition (4 Satelliten-ZF-Ebe- nen) an bis zu 8 Teilnehmer. Sie stellen 8 bzw. 4 Ausgangskanäle je Kabel im ZF-Frequenzbereich 950 - 2150 MHz zur Verfügung, auf... -
Seite 6: Zubehör
3�4 Zubehör Alle Dosen, Verteiler und Verstärker müssen tauglich für den Sat-ZF-Bereich sein und einen DC-Durch- lass besitzen. Bei Durchgangsdosen muss ein DC-Durchlass im Stamm und ein diodenentkoppelter DC-Durchlass im Abzweig vorhanden sein. Der DC-Durchlass wird für die Stromversorgung der TechniRouter und für den Transport der Steuersig- nale benötigt, die Diode entkoppelt die Netzteile der Empfänger. -
Seite 7: Montage In Ein- Oder Zweifamilienhäusern
Montage in Ein- oder Zweifamilienhäusern Die Montage von kleinen Anlagen ist einfach und kann vom Laien durchgeführt werden. • Wir empfehlen die Verwendung einer SATMAN 650 PLUS - Außenanlage. Dank der hervorragen- den Empfindlichkeit des TECHNIROUTERS reicht aber auch ein kleinerer Spiegeldurchmesser. •... -
Seite 8: Aufrüsten Einer Bestehenden Breitbandkabelverteilung Als Scr-Verteilung
4�1 Aufrüsten einer bestehenden Breitbandkabelverteilung als SCR-Verteilung Vorteil: Für die Verteilung selbst müssen keine neuen Kabel verlegt werden, so dass Schmutz, Unan nehmlichkeiten und Kosten entfallen. • Eine bestehende Koaxialverkabelung sollte auf ihre Tauglichkeit für Signale bis 2,15 GHz überprüft werden. -
Seite 9: Errichten Einer Neuen Anlage
4�2 Errichten einer neuen Anlage Vorteil: Sie benötigen deutlich weniger Kabel. • Sie sind nicht an eine „Sternverteilung“ gebunden, es braucht nicht jeder Empfänger „sein“ Kabel bis zum Multischalter. • Da Kabel sehr empfindlich sind, sollten Sie diese erst spät im Bauablauf verlegen. Verwenden Sie zur Installation, wenn möglich, Leerrohre. -
Seite 10: Erdung
• Das erste Gerät nach der Außeneinheit ist mittels 4 mm² Kupferdraht mit der Gebäudeerde (z.B. mit dem geerdeten Antennenträger) zu verbinden. 4�4 Ergänzen einer bestehenden Sat-Verteilanlage Vorteil: Der TECHNIROUTER ist mit TechniSat-Multischaltern kombinierbar. In einem bereits mit Multischaltern verkabeltem Haus hilft eine Kaskadiermatrix des TECHNIROUTER, welche vor eine vorhandene Grundeinheit eines Multischalters eingefügt wird, den Bedarf an weiteren Anschlussstellen zu decken. -
Seite 11: Stecker Und Kabel
4�5 Stecker und Kabel • Für die Verbindung des LNBs mit dem TECHNIROUTER empfehlen wir die Verwendung von Mehrfach koaxialkabel (vier Kabel in einem Mantel) wie z.B. das COAXSAT 115-4x3.6 Kabel. • COAXSAT 115 hat auf 10 m 4,2 dB Dämpfung bei 2,15 GHz. •... -
Seite 12: Erstinbetriebnahme Der Anlage
Teilnehmerleitung empfehlen wir die Anschlussdosen der Serie TECHNIPRO RV 700-E. Konfigurieren der Empfänger: Wir beschreiben hier die Konfigurierung mit TechniSat-Empfängern (siehe auch deren Bedienungsan- leitung), der Vorgang mit anderen Empfängern kann abweichen. Informieren Sie sich bitte in der Bedienungsanleitung Ihres Empfangsgerätes. -
Seite 13: Traffic-Indikator
4�6�3 Traffic-Indikator Der Traffic-Indikator dient zur Fehlersuche bei eingeschalteten Empfängern. grüne LED: • leuchtet: mindestens ein Empfänger liefert Betriebsspannung • ist aus/blitzt periodisch: Kurzschluss oder Überlast auf diesem Ausgangskabel rote LED, blinkt bei Ansteuerung durch die Receiver: • blinkt unregelmäßig: mindestens ein Teilnehmer wechselt das Programm (normales Verhalten) •... -
Seite 14: Zwischenverstärker 5Z2/Nt (Art.-Nr. 0001/3241)
5�1 ZWISCHENVERSTÄRKER 5Z2/NT (Art�-Nr� 0001/3241) Die Verstärkungen und die fest eingestellte Schräglagenentzerrung des Gerätes sind für den Ausgleich der Dämpfung durch Kabel der Stammleitungen und/oder Komponenten von 12 dB bei 2150 MHz ausgelegt. Die Verstärkung des terrestrischen Pfades ist einstellbar. Das Gerät wird vom TechniRouter über die Satelliten-Stammleitungs- ausgänge gespeist. -
Seite 15: Planung
Antennensteckdosen: empfohlene Dosen Tabelle 2 TECHNIPRO TECHNIPRO TECHNIPRO TECHNIPRO RV 700-8E RV 700-10E RV 700-14E RV 700-17E Art.-Nr. 0000/3192 0000/3186 0000/3187 0000/3188 Durchgangsdämpfung 5 ... 10 MHz 1,5 dB 1,5 dB 1,5 dB 10 ...862 MHz 1,1 dB 1,1 dB 1,1 dB 862 ... -
Seite 16: Satellitenbereich
Satellitenbereich • Wichtig ist (besonders bei vielen Teilnehmern auf einem Kabel), dass nur qualitativ hochwertige Dosen einsetzen werden. • Stellen Sie einen Bauplan mit Angabe aller Kabellängen auf. • Die Dämpfung zwischen TechniRouter und Empfänger (als Kabel, Dosen und/oder Splitter) sollte minimal 12 dB... -
Seite 17: Einmessen
5�7 Einmessen Überprüfung Satellitenbereich • Überprüfen Sie die Ausgangssignale des LNBs, sie müssen über der Frequenz gerade sein(< 5 dB Abfall). • Einen Kurzschluss auf der Teilnehmerleitung (oder in der internen Spannungsversorgung) erkennen Sie daran, dass die grüne LED am jeweiligen Abzweig des TechniRouters nicht mehr leuchtet oder periodisch aufblitzt. -
Seite 18: Für Den Fachmann: Digitale Einkabelsysteme Nach En 50494
Folgende Punkte sind zu beachten: • Die Kabelnetzbetreiber machen enge Vorgaben bezüglich der zulässigen Signalpegel am HÜP, insbesondere für den Rückweg. • TECHNIROUTER, Anschlussdosen und andere Zubehörteile weisen prinzipbedingt Dämpfungen auf, welche die Pegelverhältnisse maßgeblich beeinflussen. • Die Neueinrichtung eines Multimedia-Anschlusses durch den Kabelnetzbetreiber beinhaltet deshalb die Installation eines Rückwegverstärkers sowie das präzise Einmessen des Anschlusses durch ei- nen Techniker des Netzbetreibers. -
Seite 19: Pin-Schutz
Im Zusammenspiel mit der diodenentkoppelten Anbindung der Receiver wird dadurch sichergestellt, dass der sendende Receiver exklusiven Zugriff auf das gemeinsame Kabel hat. Wie bei DiSEqC eingeführt, wird ein 22kHz-Ton moduliert, um Kommandos als digitale Daten zu über- tragen. Jedes Kommando beinhaltet die Userband-Nummer gewissermaßen als Absenderkennzeich- nung des sendenden Receivers. -
Seite 20: Fehlersuchhilfen
• Werden mehrere Receiver auf die gleiche Teilnehmerfrequenz eingestellt, so führt das zu ständigen Senderwechselkommandos, wenn diese gleichzeitig in Betrieb sind. • Automatische Suchläufe nach den Teilnehmerfrequenzen stören den Fernsehempfang bei ange- schlossenen Receivern. • Umgekehrt werden die automatischen Suchläufe auch durch Receiver gestört, die gerade in Be- trieb sind. - Seite 21 Fehler Mögliche Ursachen und Wirkungen Abhilfe, Erklärung DVB-S-Signal verschwindet zeitweise. Ihre Kanalfrequenz ist doppelt belegt Wählen Sie bei manueller Frequen- (meist periodisches Verschwinden). zeingabe oder bei der Listenauswahl evtl. versuchsweise einen anderen, freien ( ! ) Kanal. Verwenden Sie programmierbare Einkabel-Steckdosen.
-
Seite 22: Technische Daten
Technische Daten TECHNIROUTER 5/1x8 G-R 5/1x8 K-R 5/2x4 G-R 5/2x4 K-R Artikel-Nr� 0001/3290 0001/3291 0001/3292 0001/3293 4019588132900 4019588132917 4019588132924 4019588132931 Rückweg/Terrestrik: 5...790 MHz Satellit: 0,95...2,15 GHz Terr. Terr. Terr. Terr. Zahl der Stammeingänge Zahl der Stammausgänge Zahl der Kabelanschlüsse Teilnehmer pro Kabel Maximal 8 Maximal 8 Maximal 4... -
Seite 23: 10 Rechenhilfen Für Reichweitenberechnungen Im Sat-Bereich
10 Rechenhilfen für Reichweitenberechnungen im Sat-Bereich Verstärkung Sat�- Signal „loop“- Spannungs- ab Eingang nach Router Widerstand abfall im Stamm 0,06 V 20 m COAXSAT 115 Kabel -5 ... -8,4 dB 0,3 Ω (bei I=200 mA) Stamm eines 5/X K-R 0,04 V -4 ... -
Seite 24: Entsorgungshinweis
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 05/18 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · Techni Park · Julius-Saxler-Str. 3 · D-54550 Daun...
