4�3 Erdung
Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein. Die
Vorschriften bzgl. Erdung und Potentialausgleich nach DIN EN 60728-11 / VDE 0855-1, DIN-VDE 0100
und DIN EN 62305 / VDE 0185-305 sind unbedingt einzuhalten. Ausgenommen davon sind nur solche
Antennen, die mehr als 2 m unterhalb der Dachkante und weniger als 1,5 m vom Gebäude ange-
bracht sind.
Warnung:
Erdungs- und Blitzschutzarbeiten dürfen nur von speziell geschulten Fachkräften des Elektrohandwer-
kes ausgeführt werden. Führen Sie niemals Erdungs- und Blitzschutzarbeiten selbst durch, wenn Sie
keine Fachkraft mit entsprechenden Kenntnissen sind.
Folgende Hinweise dienen dem von Ihnen beauftragten Fachmann als Information:
• Der Antennenträger ist auf kürzestem Wege geradlinig und möglichst senkrecht mit der Blitzschut-
zanlage des Gebäudes zu verbinden (falls eine solche nicht vorhanden: mit der Gebäudeerde).
• Als geeigneter Erdungsleiter gilt ein Einzelmassivdraht mit einen Mindestquerschnitt von 16 mm²
Kupfer, isoliert oder blank, oder 25 mm² Aluminium isoliert, oder 50 mm² Stahl, oder metallische
Hausinstallationen, vorausgesetzt dass deren Querschnitte und Dauerhaftigkeit mindestens den
Anforderungen an Erdungsleiter entsprechen.
Keinesfalls sind Schutzleiter oder Koaxialkabel-Außenleiter dafür zu verwenden!
• Das erste Gerät nach der Außeneinheit ist mittels 4 mm² Kupferdraht mit der Gebäudeerde (z.B.
mit dem geerdeten Antennenträger) zu verbinden.

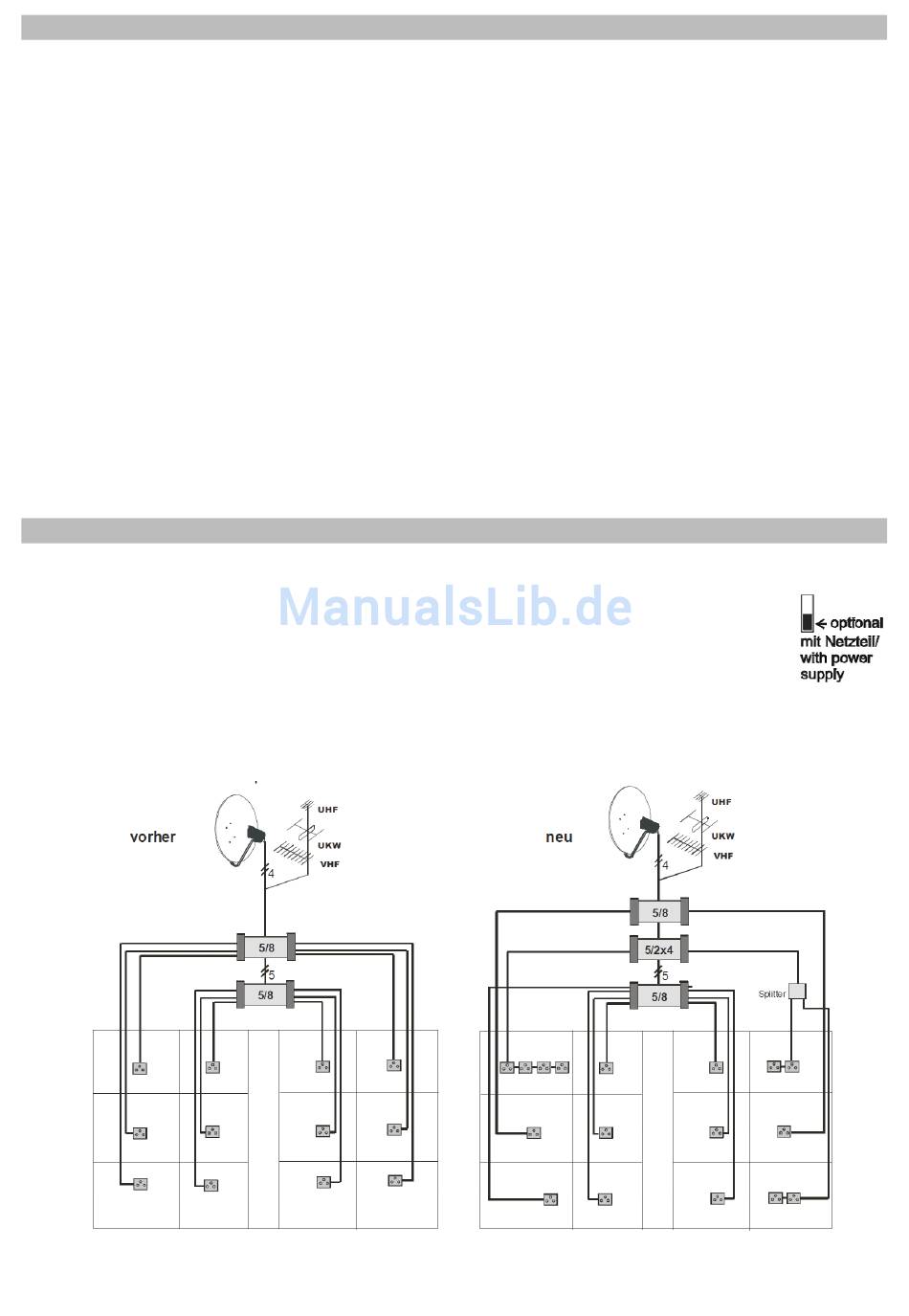

4�4 Ergänzen einer bestehenden Sat-Verteilanlage
Vorteil: Der TECHNIROUTER ist mit TechniSat-Multischaltern kombinierbar.
In einem bereits mit Multischaltern verkabeltem Haus hilft eine Kaskadiermatrix des
TECHNIROUTER, welche vor eine vorhandene Grundeinheit eines Multischalters eingefügt
wird, den Bedarf an weiteren Anschlussstellen zu decken. Stellen Sie den Schiebeschalter
der TECHNIROUTER-Kaskadiermatrix auf „optional mit Netzteil".
Wenn Sie in ein netzteilloses System einbinden (TECHNISWITCH 5/8), versuchen Sie zu-
erst, den TECHNIROUTER im Modus „ohne Netzteil" zu betreiben. Bei Ausfällen müssen Sie den TECH-
NISWITCH 5/8 G oder G2 mit einem Netzteil versehen und bei der Kaskadiermatrix des TECHNIROUTER
auf „optional mit Netzteil" schalten.
10
