4.5 Kabel und Stecker

•
Für die Verbindung des LNBs mit dem TechniRouter empfehlen wir die Verwendung von
Mehrfachkoaxialkabel, 4 Kabel in einem Mantel,
z.B. Multimedia-Kabel (Art.-Nr. 0001/3014).
•
Zur Verbindung des TechniRouters mit den Antennensteckdosen eignet sich am besten
Mini-CoaxSat 2150-Kabel (Art.-Nr. 0001/3011), auf Grund der Verstärkung der Geräte
können Sie solch ein dünnes, leicht handhabbares Kabel (mit etwas mehr Dämpfung)
einsetzen.
•
Um lange Kabelverbindungen mit vielen Dosen herzustellen, verwenden Sie bitte das
dämpfungsarme Koaxialkabel 115 dB Kabel (Art.-Nr. 0002/3107) oder 120 dB Premium-
Kabel (Art.-Nr. 0001/3106).
•
TechniSat empfiehlt, für professionelle Installationen keine F-Stecker zu verwenden, die auf
das Kabel aufgeschraubt werden. Für den Heimgebrauch, wo selten spezielle
Konfektionierungswerkzeuge zur Verfügung stehen, sind sie anzuraten. Kaufen Sie möglichst
solche mit Kabelmantel-Überwurfmutter.

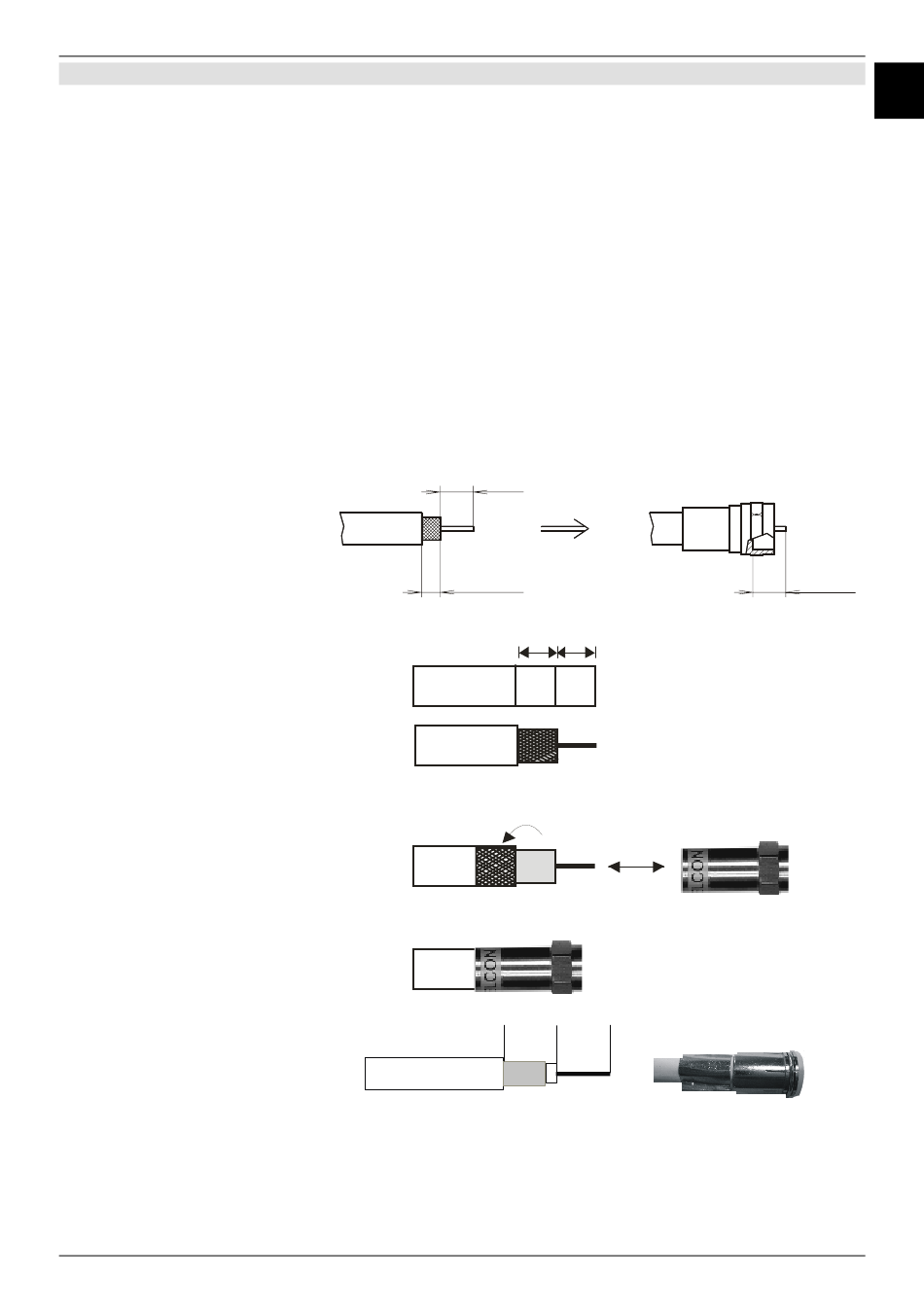

Kabel sind folgendermaßen abzuisolieren:
Crimpstecker
Kompressionsstecker
Crimp-Quick-Stecker
Kaufen Sie Kabel und Stecker bei Ihrem Fachhändler.
Hier erhalten Sie Meterware an Kabeln (und Beratung)!
7mm
ca.4mm
1. Kabel abisolieren.
7mm
2. Geflecht auf den Kabelmantel biegen
und die Folie an das Dielktrikum glatt anlegen.
3. Stecker Cx3 aufstecken und mit der Kompressionzange 0000/3399
(mit blauen Griffen) zusammendrücken.
6mm
11
7mm
12mm
