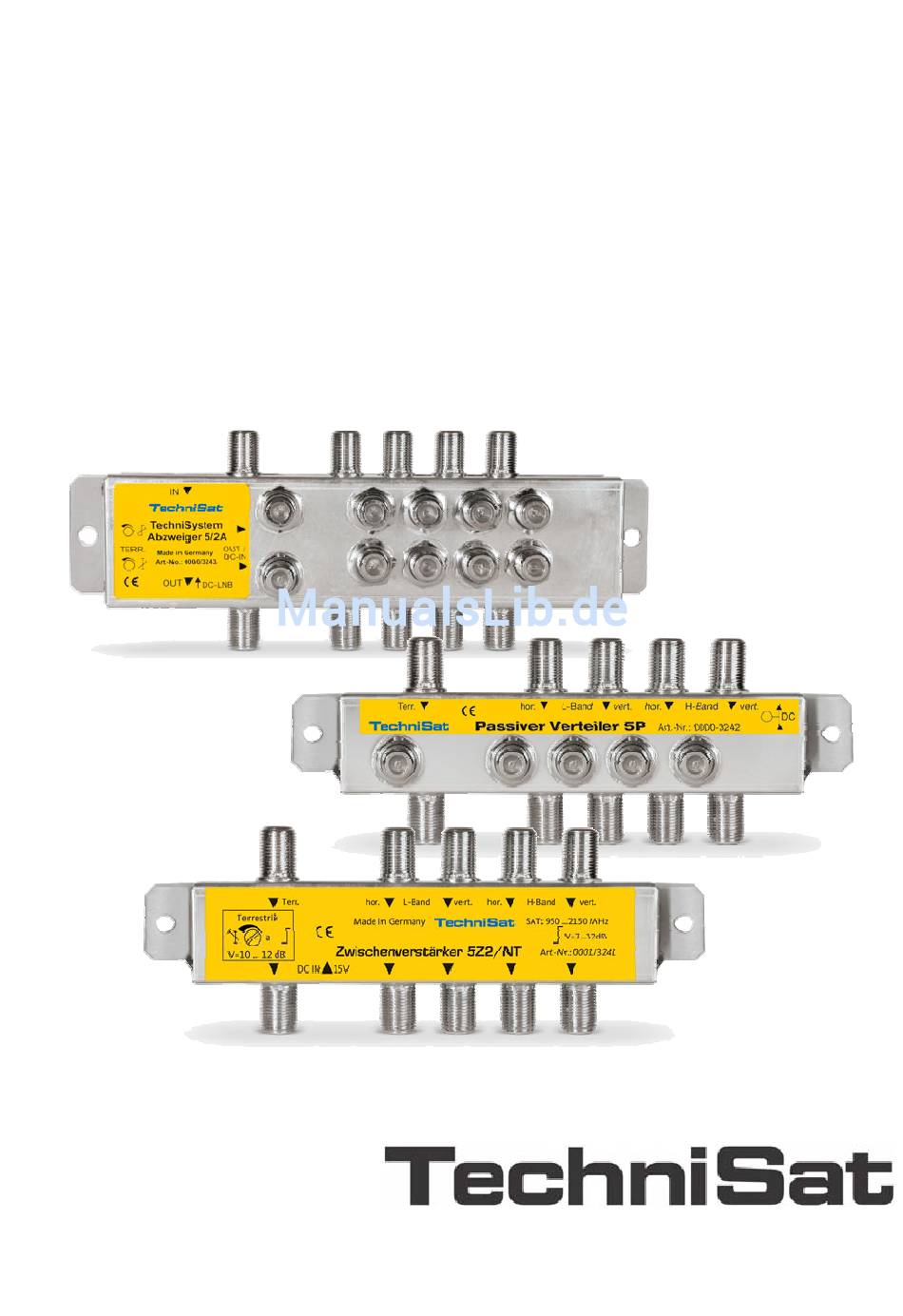

- Seite 1 Montageanleitung TechniSat Verteilkomponenten des TechniSystem 5/8 Art.-Nr.: 0000/3243 Art.-Nr.: 0000/3242 Art.-Nr.: 0001/3241 www.technisat.de www.technisat.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ............................2 Abzweiger 5/2A.............................3 Verwendungszweck ............................3 Abbildung................................3 Typische Anwendungsbeispiele........................4 2.3.1 Anlage mit Verwendung einer Trasse..................... 4 2.3.2 Installationsbeispiel für ein Hochhaus mit 36 Etagen ..............5 Verstärkungscharakteristika ........................6 2.4.1 ... der Stämme..............................6 2.4.2 ... -
Seite 3: Abzweiger 5/2A
In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten: • das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen, • bei Fehlfunktionen, • bei starken äußeren Beschädigungen Abzweiger 5/2A 2.1 Verwendungszweck Der Abzweiger 5/2A ist ein Baustein des TechniSystem 5/8. Er dient zur verlustarmen Auskopplung von Signalen aus einer Trasse. -
Seite 4: Typische Anwendungsbeispiele
2.3 Typische Anwendungsbeispiele 2.3.1 Anlage mit Verwendung einer Trasse z.B. SATMAN 850 Plus Für die Aufteilung der Signale kann hier ein Verteiler 5P einge setzt werden. 5/8G2 5/8K 5/8K 5/8K 5/8K 5/8K 5/2A optional 5/8K 5/8K 5/8K 5/8K 5/8K 5/8G2 siehe Hinweise Punkt 2.5... -
Seite 5: Installationsbeispiel Für Ein Hochhaus Mit 36 Etagen
2.3.2 Installationsbeispiel für ein Hochhaus mit 36 Etagen 24 Teilnehmeranschlüsse pro Etage; 864 Teilnehmer; 138 Baugruppen z.B. SATMAN 850 Plus 5Z2/NT Verteilblock 9 Etagen 5Z2/NT Verteilblock 9 Etagen 5/2A Verteilblock 9 Etagen Etagenverteilung 5/2A Etagenverteilung Etagenverteilung 5/2A Etagenverteilung 5Z2/NT Etagenverteilung 5/2A Etagenverteilung Etagenverteilung... -
Seite 6: Verstärkungscharakteristika
2.4 Verstärkungscharakteristika 2.4.1 ... der Stämme Satellitenbereich Terrestrik Die Stämme bestehen aus (passiven) Richtkopplern mit äußerst geringer Dämpfung. Dieser Fakt und eine hervorragende Entkopplung gewährleisten, dass bis zu 6 Abzweiger 5/2A kaskadiert werden können. Zum Ausgleich der Dämpfung des verwendeten Kabels verwenden Sie bitte einen oder mehrere Zwischenverstärker 5Z2/NT. -
Seite 7: Hinweise
Terrestrik Wenn die Verstärkung linear abgesenkt werden soll, ist der Dämpfungssteller zu betätigen. 2.5 Hinweise Verwenden Sie Multimediakabel für die Stammleitungen. Die Verstärkungen der Geräte sind praxisgerecht und eng toleriert. Geräte dieser Art werden in größeren Verteilanlagen eingesetzt. Für eine zuverlässige Funktion mit Reserven ist es hierbei zwingend notwendig, vor der Installation eine Pegelrechnung durchzuführen. -
Seite 8: Passiver Verteiler 5P
Gleichstromspeisung Stammleitungen haben keine Stromaufnahme, nur Durchleitung des Stromes für LNBs und Zubehörteile, Gleichstromwiderstand: 100 mΩ Abzweige werden ferngespeist (über den abzweigenden Stamm 4) von den an einem der beiden Abzweige angeschlossenen Geräten mit Netzteil, Stromaufnahme: 130 mA (bei 15 V) Leistungsbedarf des Gerätes im Betriebsfall 2,4 W... -
Seite 9: Typisches Anwendungsbeispiel
3.3 Typisches Anwendungsbeispiel Stammleitung (4 Satelliten-ZF-Ebenen und Terrestrik) zu den kaskadierten zu den kaskadierten 5/8-Schaltern im 5/8-Schaltern Nachbarhaus gleichen Haus 3.4 Dämpfung Satellitenbereich Terrestrik 3.5 Technische Daten des 5P, garantierte Parameter Satellitenbereich 950 ... 2150 MHz Entkopplung 55 dB Dämpfung 4 dB (±... -

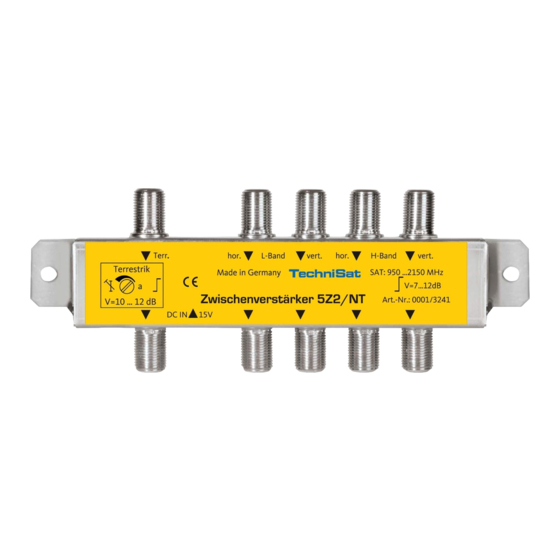

Seite 10: Zwischenverstärker 5Z2/Nt
Zwischenverstärker 5Z2/NT 4.1 Verwendungszweck Der Zwischenverstärker 5Z2/NT ist ein Baustein des TechniSystems 5/8 für große Verteilanlagen. Die Verstärkungen und die fest eingestellten Schräglagenentzerrungen des Gerätes sind für den Ausgleich der Dämpfung durch Kabel und/oder Komponenten von 12dB bei 2150MHz ausgelegt. Die Verstärkung des terrestrischen Pfades ist einstellbar. Die Stromversorgung übernimmt das Netzteil des Grundgerätes. -
Seite 11: Verstärkung
4.4 Verstärkung Satellitenbereich Bei der Kaskadierung von Zwischenverstärkern 5Z2/NT ist zu beachten, dass sich vor einem weiteren 5Z2/NT eine etwa um den Betrag der Verstärkung dämpfende Kabelstrecke befinden muss. Mehr als 4 verstärkende Komponenten sollten nicht kaskadiert werden. Terrestrik Bei ausreichendem terrestrischem Pegel ist es besonders am Eingang von Verteilanlagen zweckmäßig, den terrestrischen Verstärker im 5Z2/NT außen zu überbrücken. - Seite 12 Stammleitungen mit Signal gemäß DIN EN 60728-3 42 Kanäle Weitere Informationen finden Sie unter www.technisat.de. Bei Detailfragen stehen Ihnen unsere Kundendienstmitarbeiter gern zur Verfügung. Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 02/12 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
