Inhaltszusammenfassung für TechniSat GigaSwitch 9/20

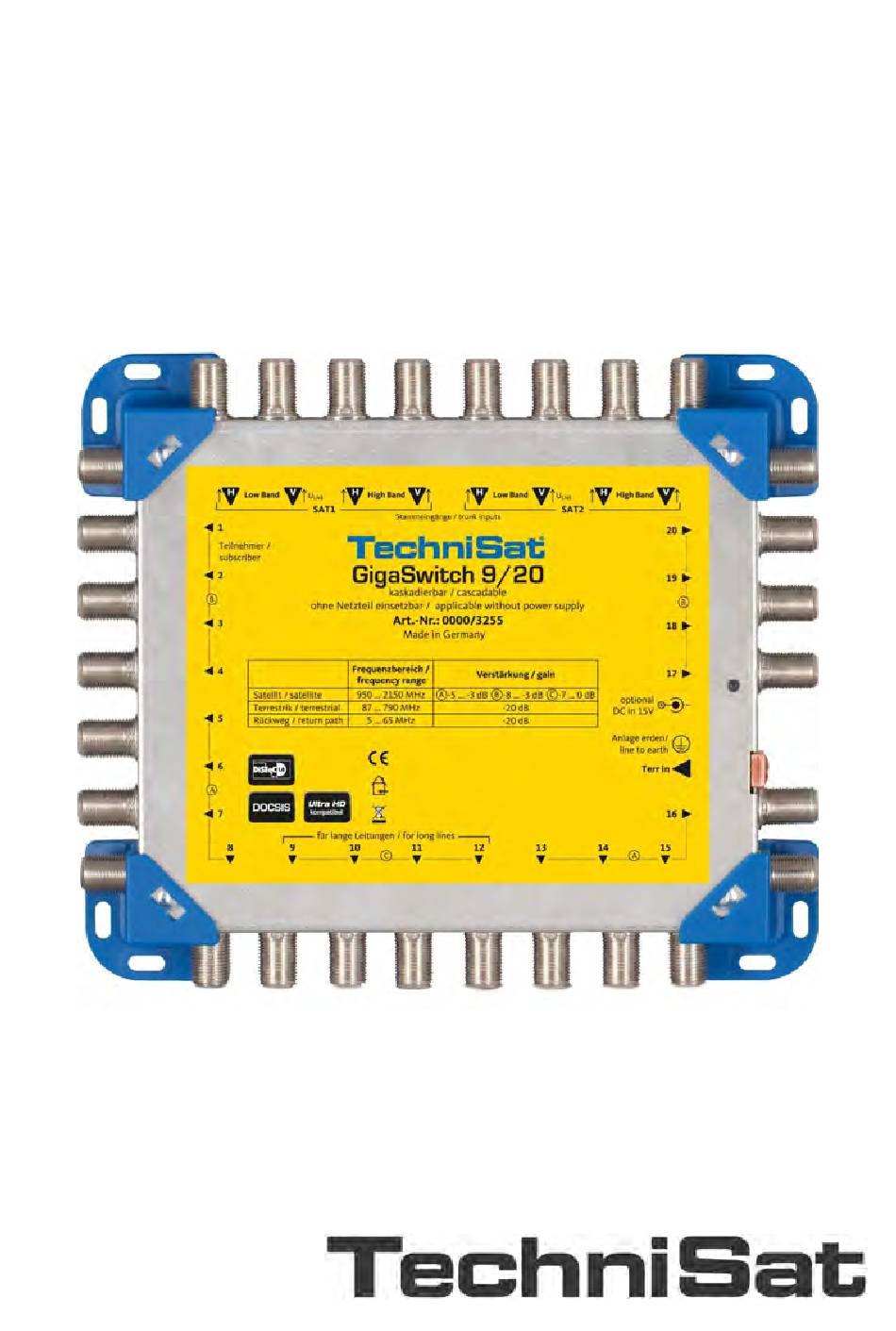

- Seite 1 Montageanleitung TechniSat GigaSwitch 9/20 Art.-Nr. 0000/3255 www.technisat.de...
-
Seite 2: Inhaltsverzeichnis
Entsorgungshinweis ..........................8 Verwendungszweck Der Multischalter GigaSwitch 9/20 verteilt 2 Orbitpositionen (8 SatBlöcke) an bis zu 20 Teilnehmer und ermöglicht die Einspeisung von wahlweise DVB-T/T2, DAB+, UKW oder Kabel-TV. Der GigaSwitch 9/20 ist für die Übertragung von DOCSIS-Signalen ausgelegt und somit ideal geeignet zur gleichzeitigen Nutzung der Internet &... -
Seite 3: Abbildung Gigaswitch 9/20
Abbildung GigaSwitch 9/20 Montage und Inbetriebnahme der Anlage 4.1 Allgemeines • Eine Sternverteilung vom Dachboden oder aus der Hausmitte heraus wird empfohlen. • Da Koaxialkabel sehr empfindlich sind, sollten Sie diese erst spät im Bauablauf verlegen. • Verwenden Sie zur Installation wenn möglich Leerrohre. -
Seite 4: Erdung
(z.B. mit dem geerdeten Antennenträger) zu verbinden. 4.4 Stromversorgung Obwohl der GigaSwitch 9/20 für den netzteillosen Betrieb ausgelegt ist, kann dieser nicht garantiert werden. Dafür ist es erforderlich, die gesamte Verteilanlage unter dem Gesichtspunkt der Energieeffizienz zu betrachten. Folgende Punkte gilt es zu beachten: •... -
Seite 5: Installationsbeispiel
Installationsbeispiel • Das Netzteil wird nur benötigt, wenn die angeschlossenen Receiver nicht in der Lage sein sollten den Multischalter, die LNBs sowie weitere aktive Verteilelemente mit Strom zu versorgen. Zubehör und Installationsmaterial 6.1 Stecker und Kabel • Für die Verbindung des LNBs mit dem Multischalter empfehlen wir die Verwendung von Mehrfachkoaxialkabel, vier Kabel in einem Mantel, z.B. - Seite 6 • 115 dB CoaxSat 2150 Kabel, Art.-Nr.: 0002/3107 • 120 dB Premium Kabel, Art.-Nr.: 0001/3106 Kabel, Stecker und weiteres Zubehör können Sie bequem im TechniSat Onlineshop bestellen. Bei der Montage der Kompressionsstecker ist wie folgt vorzugehen: 6,5mm 6,5mm Kabel abisolieren.
-
Seite 7: Antennensteckdosen
2 dB • SAT 1 (920 - 2150 MHz) typ. 1.5 dB • SAT 2 (920 - 2150 MHz) typ. 2 dB Technische Daten GigaSwitch 9/20, Terrestrik & Rückweg Satellitenbereich Art.-Nr. 0000/3255 5 … 790 MHz 0,95 … 2,15 GHz Abzweigverstärkung... -
Seite 8: Fehlersuchhilfen
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Änderungen und Druckfehler vorbehalten. Stand 07/15 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat ist ein eingetragenes Warenzeichen der TechniSat Digital GmbH · Postfach 560 · 54541 Daun · www.technisat.de www.technisat.de 2237115100100...
