4.3 Erdung
DE
Die Antenne muss gemäß der EN 60728-11 (VDE-Bestimmung) geerdet werden.
Ausgenommen davon sind nur solche Antennen, die mehr als 2m unterhalb der
Dachkante und weniger als 1,5m vom Gebäude angebracht sind.
Warnung:
•
Erdungs- und Blitzschutzarbeiten dürfen nur von speziell geschulten Fachkräften des
Elektrohandwerkes ausgeführt werden.
•
Führen Sie niemals Erdungs- und Blitzschutzarbeiten selbst durch, wenn Sie keine Fachkraft
mit entsprechenden Kenntnissen sind.
Folgende Hinweise dienen dem von Ihnen beauftragten Fachmann als Information:
•
Der Antennenträger ist auf kürzestem Wege geradlinig und möglichst senkrecht mit der
Blitzschutzanlage des Gebäudes zu verbinden (falls eine solche nicht vorhanden: mit der
Gebäudeerdung).
•
Als geeigneter Erdungsleiter gilt ein Einzelmassivdraht mit einen Mindestquerschnitt von
2
16mm Kupfer, isoliert oder blank, oder 25mm
metallische Hausinstallationen, vorausgesetzt dass deren Querschnitte und Dauerhaftigkeit
mindestens den Anforderungen an Erdungsleiter entsprechen.
•
Keinesfalls sind Schutzleiter oder Koaxialkabel-Außenleiter dafür zu verwenden.
•
Das erste Gerät nach der Außeneinheit ist mittels 4mm
(z.B. mit dem geerdeten Antennenträger) zu verbinden.

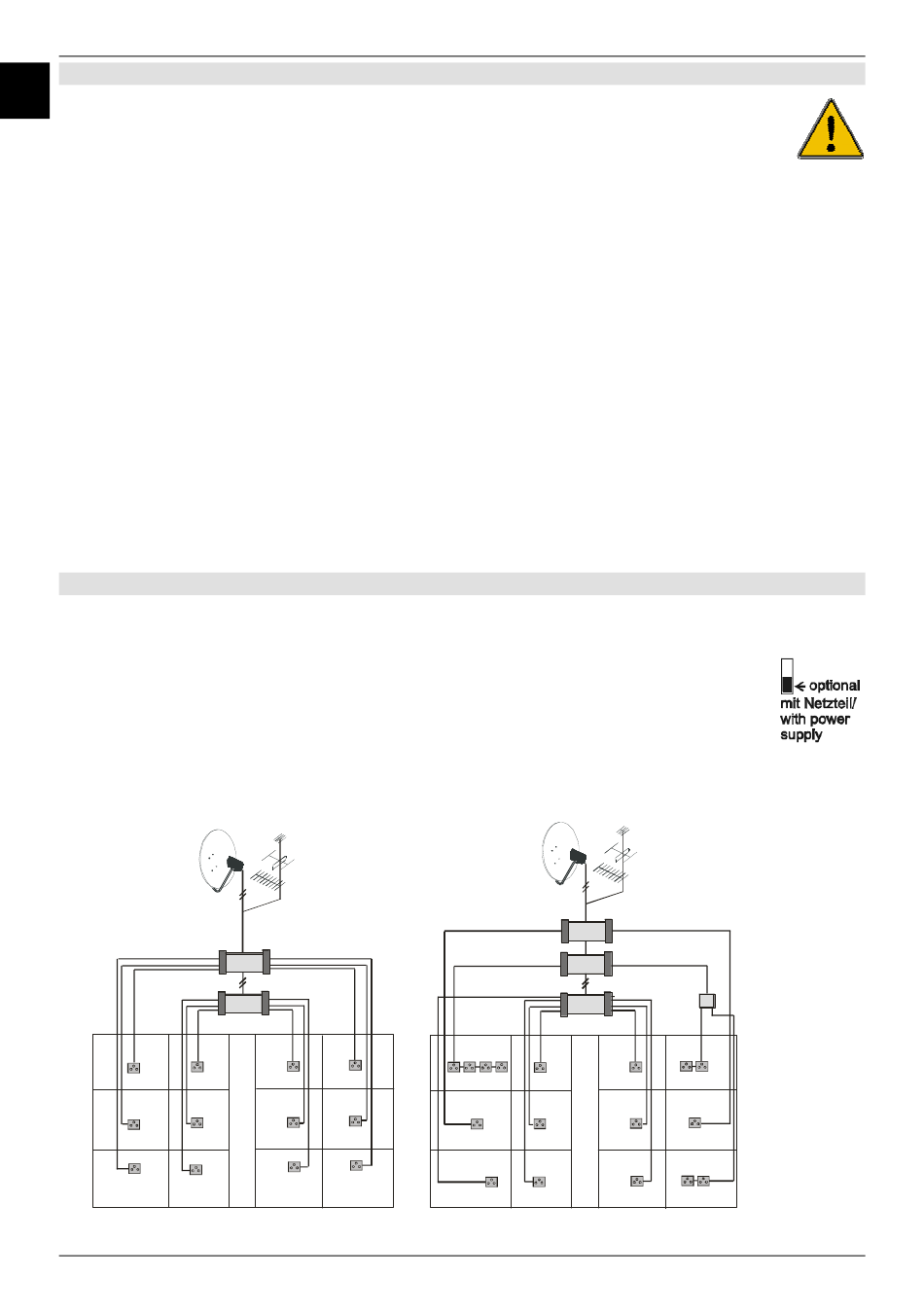

4.4 Ergänzen einer bestehenden Sat-Verteilanlage
Vorteil: Der TechniRouter ist mit allen TechniSat-Multischaltern kombinierbar.
In einem bereits mit Multischaltern verkabeltem Haus hilft eine Kaskadiermatrix des
TechniRouters, welche vor eine vorhandene Grundeinheit eines Multischalters
eingefügt wird, den Bedarf an weiteren Anschlussstellen zu decken. Stellen Sie den
Schiebeschalter der TechniRouter-Kaskadiermatrix auf „optional mit Netzteil".
Wenn sie in ein netzteilloses System einbinden (TechniSwitch 5/8), versuchen Sie
zuerst, den TechniRouter im Modus „optional ohne Netzteil" zu betreiben. Bei Ausfällen müssen
Sie den TechniSwitch 5/8G oder G2 mit einem Netzteil versehen und bei der Kaskadiermatrix
des TechniRouters auf „optional mit Netzteil" schalten.
