techem compact V ec Montageanleitung Seite 2

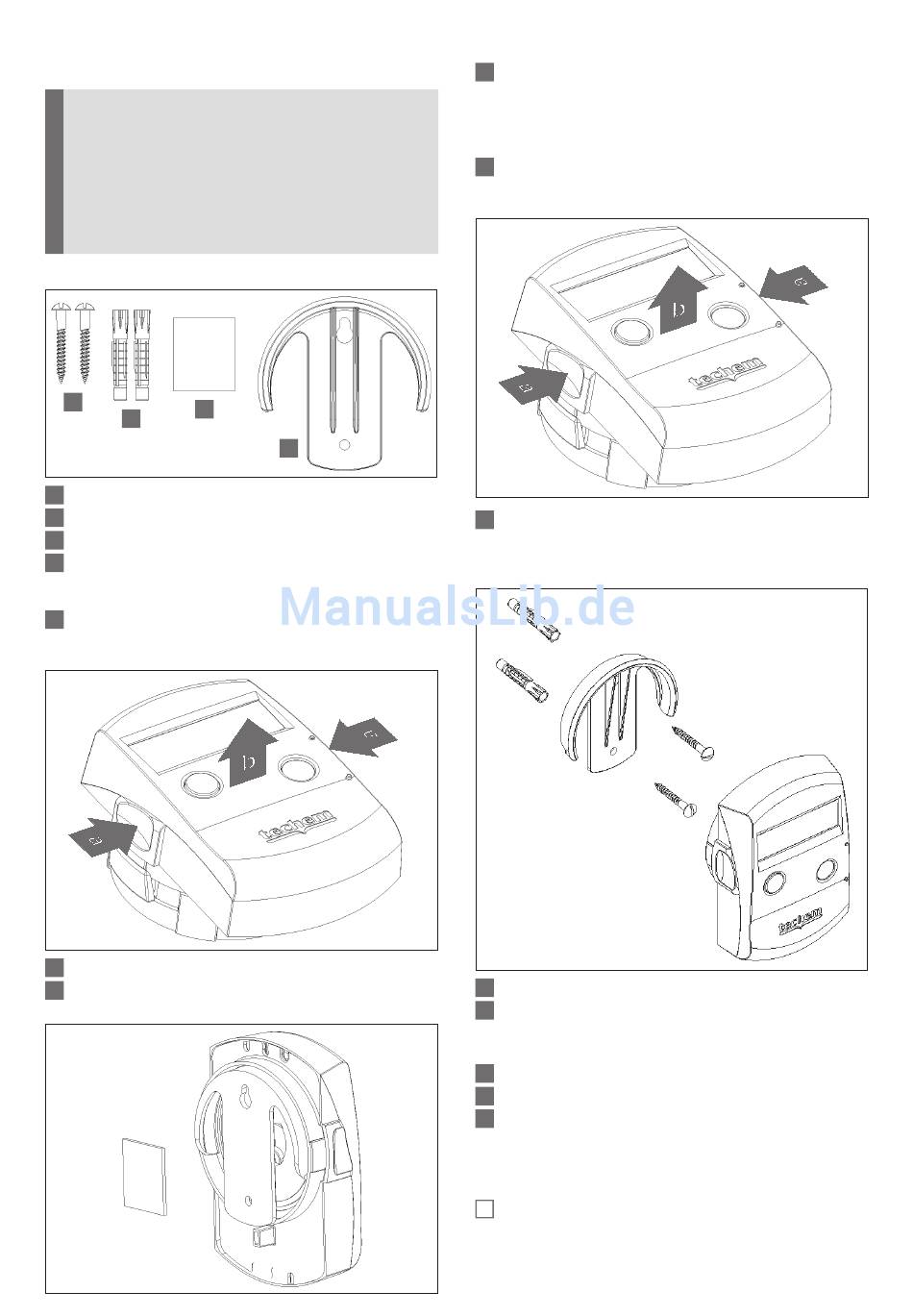

Montage des Rechenwerks mit Wandhalterung
!
Das Rechenwerk muss vom Durchflusssensor
abgenommen und mit der Wandhalterung an der
Wand montiert werden. Die Anzeige muss jederzeit
zugänglich und ohne Hilfsmittel ablesbar sein.
Das Rechenwerk darf nicht unter dem Durchfluss-
sensor montiert werden!
Der Durchflusssensor hat die Schutzklasse IP65,
das Rechenwerk hat die Schutzklasse IP54.
Das Montageset für die Wandhalterung besteht aus:
a
c
b
a 2 Schrauben
b 2 Dübel
c 1 doppelseitiges Klebepad
d 1 Wandhalter
Bei der Montage mit dem Klebepad gehen Sie so vor:
1 Die seitlichen Einraststellen am Rechenwerk leicht
drücken (a) und das Rechenwerk nach oben vom
Durchflusssensor abheben (b):
2 Den Wandhalter am Rechenwerk einrasten.
3 Die Schutzfolie vom Klebepad entfernen und Klebe-
pad auf den Wandhalter aufkleben:
2
d
4 Die andere Schutzfolie vom Klebepad entfernen und
das Rechenwerk mit dem Wandhalter fest an der
MontagesteIle andrücken.
Bei der Montage mit Dübeln gehen Sie so vor:
1 Die seitlichen Einraststellen am Rechenwerk leicht
drücken (a) und das Rechenwerk nach oben vom
Durchflusssensor abheben (b):
2 Löcher für die Dübel bohren (∅ 6mm, Tiefe 40 mm).
Dabei die maximale Länge des weißen Verbindungs-
kabels zwischen Durchflusssensor und Rechenwerk
beachten.
3 Den Wandhalter festschrauben.
Das Rechenwerk auf den Wandadapter aufsetzen.
4
Funktionskontrolle
1 Absperrorgane im Vor- und Rücklauf öffnen.
2 Anschlussverschraubung auf Dichtheit prüfen.
3 Den Taster am Zähler drücken, um das Display
einzuschalten.
Sie können davon ausgehen, dass der Zähler korrekt
arbeitet, wenn
4 die Durchflussmenge und die Temperaturen plau-
sibel angezeigt werden (siehe Beschreibung der
Displayanzeigen auf der folgenden Seite),
