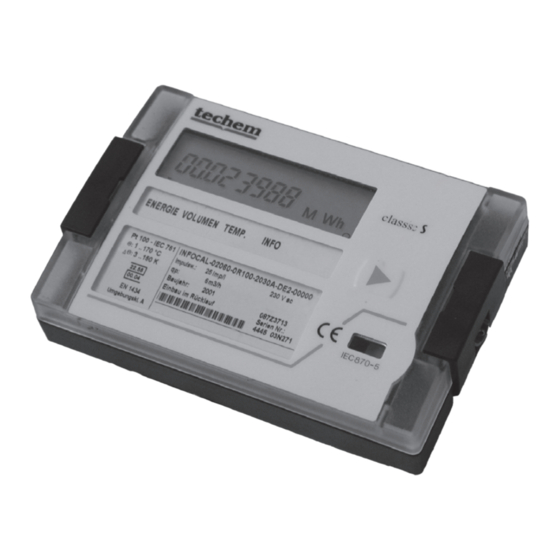

Wärmezähler-Rechenwerk
D
classic S
EN
Transport und Lagerung
Transport
Das Wärmezähler-Rechenwerk sollte keinen starken
Stößen, Schlägen, Erschütterungen oder Vibrationen
ausgesetzt werden. Der Transport sollte deshalb mög-
lichst in der Originalverpackung oder in einer anderen
geeigneten Verpackung erfolgen.
Lagerung
Folgende Lagerbedingungen sind unbedingt einzuhalten:
•
max. Temperatur: + 70 °C,
•
min. Temperatur: - 25 °C.
Wichtige Hinweise
Zielgruppe
Diese Montageanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Einsatz-Möglichkeiten
In den dargestellten Beispielen sind Volumen-Messein-
richtung, Temperaturfühler und Rechenwerk so instal-
liert, dass die aufgewandte Energie registriert wird.
Bitte beachten Sie, dass es sich hier um rein schemati-
sche Darstellungen handelt.
MONTAGE/BEDIENUNG
Bedientaste
Beheizung und temperierte Belüftung
Der Wärmezähler registriert die Wärmeenergie, die vom
Heizkessel erzeugt wird.
Klimaanlage/Kälteanlage
Hier registriert der Wärmezähler die für den Klimatisie-
rungsaufwand angefallene Energie.
Heizung, Lüftung und Klima
Bei dieser Installation werden sowohl die für den Hei-
zungs- als auch den Klimabereich angefallenen Energie-
mengen aufgezeichnet.
Montage
Anschlussgehäuse befestigen
1
Für das Rechenwerk einen trockenen, gut zugängli-
chen Platz wählen. – Die Umgebungstemperatur darf
nicht höher als 55 °C sein.
2
Kabellängen beachten:
– Volumenmessteil: max. 20 m
(abgeschirmtes Kabel verwenden).
– Temperatur-Fühler: s. Folgeseiten.
Techem Energy Services GmbH
Hauptstraße 89 · D-65760 Eschborn
www.techem.de · www.techem.com
Rechenwerk
für den Rücklauf
Rechenwerk
für den Vorlauf
