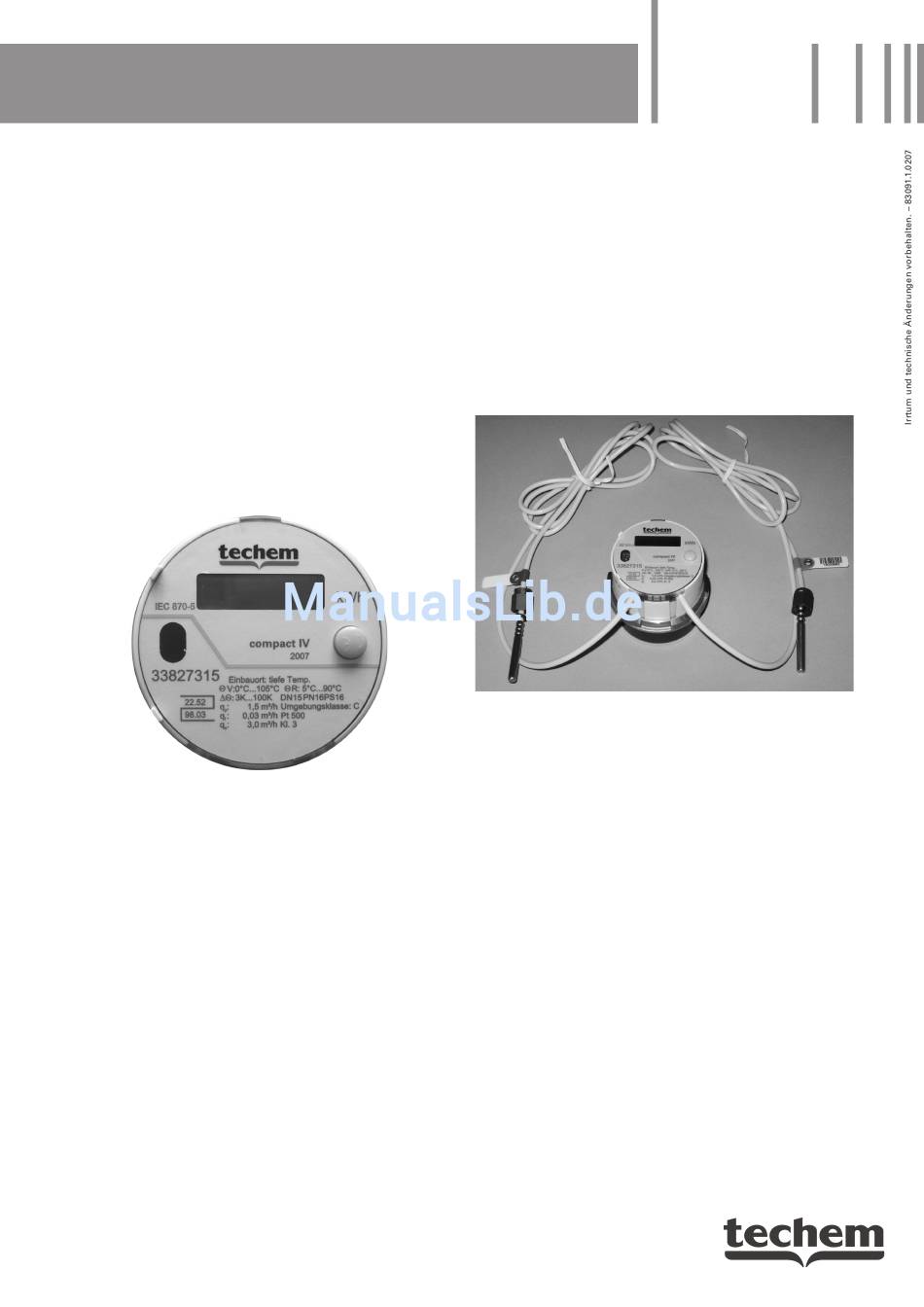

techem compact IV Montageanleitung

Messkapsel-Wärmezähler compact IV,
compact IV S
Diese Montageanleitung wendet sich an ausgebildetes
Personal. – Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Geräteeigenschaften
– Dieser Messkapsel-Wärmezähler compact IV/IV S wird nur
mit 2 freien Temperaturfühlern mit einem Durchmesser
von 6 mm geliefert.
– Das Rechenwerk ist nicht abnehmbar. Es hat keinen
internen Anschlag und kann beliebig gedreht werden!
Vorraussetzungen für die Montage
– Der Wärmezähler muss mit geeigneten Mitteln gegen
Magnetit und Schmutz geschützt sein (z. B. Schmutzfän-
ger, Wasseraufbereitung, Filter).
– Vor dem Schmutzfänger und hinter dem Wärmezähler
müssen Absperrorgane eingebaut sein.
– Das Anschlussstück und der Einbausatz von Techem mit
2 Kugelhähnen sowie Spezial-Kugelhahn oder Spezial-
T-Stück müssen gemäß Montageanleitung installiert
sein.

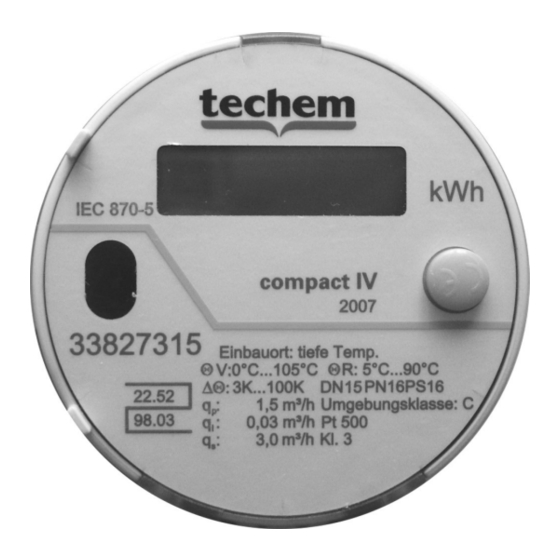

Beispiel: Messkapsel-Wärmezähler compact IV
(für Einbauort tiefe Temperatur)
– Der Einbauort kann der Strang mit der tiefen Temperatur
(Rücklauf) sein oder der Strang mit der hohen Temperatur
(Vorlauf).
Montage des Messkapsel-Wärmezählers
– Die Einbaulage ist beliebig – horizontal, horizontal ge-
kippt, Überkopf-Einbau mit dem Display nach unten oder
Steig-/Fallrohreinbau.
– Innerhalb einer Liegenschaft einheitlich montieren! Die
Anzeige muss jederzeit zugänglich und ohne Hilfsmittel
ablesbar sein.
•
Leitung gründlich spülen.
•
Absperrorgane im Vor- und Rücklauf schließen.
•
Blinddeckel gegen den Uhrzeigersinn herausdrehen.
•
Dichtflächen des Anschlussstücks und O-Ring der Mess-
kapsel reinigen.
•
Dichtflächen des Anschlussstücks dünn einfetten.
Hahnfett verwenden (z. B. Techem-Artikel-Nr. 160 956).
•
Messkapsel in das Anschlussstück handfest einschrauben.
Gegebenenfalls mit dem Techem-Hakenschlüssel um
bis max. / Umdrehung anziehen.
1
4
•
Rechenwerk in eine gut ablesbare Position drehen.
Techem Energy Services GmbH Hauptstraße 89
•
(Q 1,5 und 2,5; NB; TF 6,0 mm)
n
65760 Eschborn www.techem.de
• •
Montage der Temperaturfühler
Der Rücklauffühler muss im Anschlussstück montiert wer-
den.
Der Vorlauffühler wird in einen Kugelhahn oder in ein Spe-
zial-T-Stück mit Tauchhülse eingebaut.
Bei der Montage der beiden Fühler müssen Sie so vorge-
hen:
•
Verschlussschraube aus dem Kugelhahn, Spezial-T-Stück
bzw. Anschlussstück herausschrauben.
Die Temperaturfühler für Vor- und Rücklauf sind farblich
unterschiedlich gekennzeichnet.
Der Vorlauffühler (hohe Temperatur) hat eine rote Schelle
am Kabel.
Der Rücklauffühler (tiefe Temperatur) hat eine blaue Schelle
am Kabel.
Links im Bild der Vorlauffühler mit roter Kabelschelle –
rechts im Bild der Rücklauffühler mit blauer Kabelschelle
•
Vor der Montage prüfen, ob in den Schraubkappen der
Temperaturfühler jeweils ein O-Ring vorhanden ist.
•
Temperaturfühler in die dafür vorgesehenen Montage-
stellen im Vor- und Rücklauf bzw. im Anschlusstück ein-
setzen und mit den Schraubkappen handfest anziehen.
/
1
8
