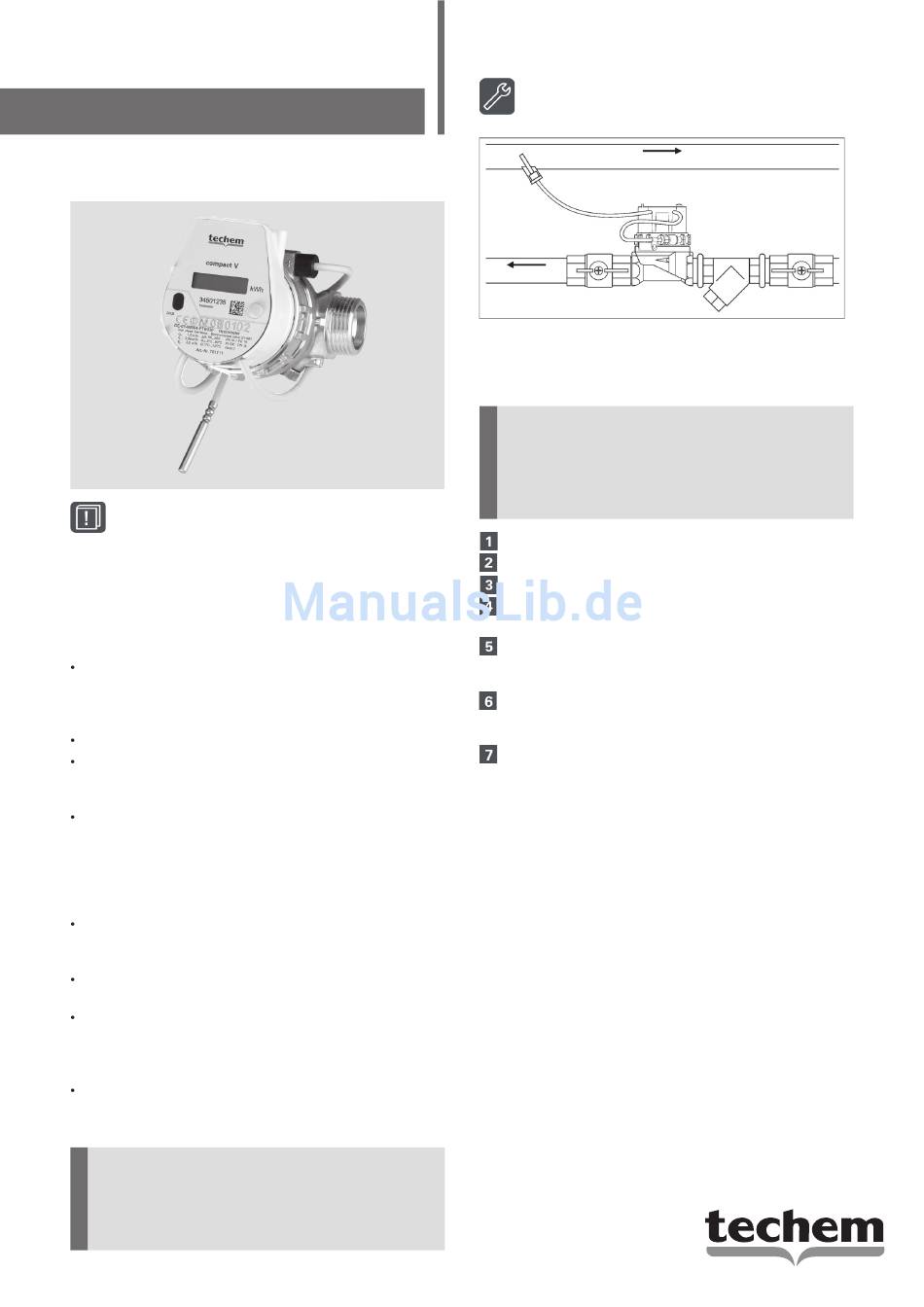

techem compact V Montageanleitung

Messkapsel-Wärmezähler
compact V (MID)
Wichtige Hinweise
Zielgruppe
Diese Betriebsanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Geräteeigenschaften
Der Messkapsel-Wärmezähler compact V ist in 2 Vari-
anten lieferbar: mit integriertem Rücklauf– und freiem
Vorlauffühler (siehe Abb. oben) oder mit 2 freien
Temperaturfühlern.
Das Rechenwerk ist nicht abnehmbar.
Der Wärmezähler ist funkfähig. Der Funk wird mit der
Software TAVO aktiviert (siehe TAVO-Onlinehilfe bzw.
TAVO-Handbuch).
Die fest eingebaute Batterie darf nicht abgeklemmt
werden. Ein Abklemmen der Batterie nach Brechen
der Plombierung führt zum Verlust der gespeicherten
Daten.
Voraussetzungen für die Montage
Der Wärmezähler muss mit geeigneten Mitteln gegen
Magnetit und Schmutz geschützt sein (z. B. Schmutz-
fänger, Wasseraufbereitung, Filter).
Vor dem Schmutzfänger und hinter dem Wärmezäh-
ler müssen Absperrorgane eingebaut sein.
Anschlussstück und Einbausatz von Techem mit zwei
Kugelhähnen sowie Spezial-Kugelhahn oder Spezial-
T-Stück müssen gemäss Montageanleitung installiert
sein.
Der Einbauort kann bei diesem Zähler der Strang mit
der tiefen Temperatur (Rücklauf) sein oder der Strang
mit der hohen Temperatur (Vorlauf).
! Beachten Sie zwingend den auf der Messkapsel
angegebene Einbauort: „tiefe Temp." oder „hohe
Temp.".
Der Einbau im falschen Strang hat Messfehler zur
Folge.
Seite 8.1.3
MONTAGEANLEITUNG
Montage
Beispiel einer Komplettinstallation
Vorlauf
Widerstandsthermometer
Rücklauf
Absperrorgan
Montage des Messkapsel-Wärmezählers
Die Einbaulage ist beliebig - horizontal, horizontal
gekippt, Überkopf-Einbau mit dem Display nach unten
oder Steig-/Fallrohreinbau.
Innerhalb einer Liegenschaft einheitlich montieren!
!
Die Anzeige muss jederzeit zugänglich und ohne
Hilfsmittel ablesbar sein.
Der Zähler darf nur im Original-Anschlusstück
montiert werden.
Adapter sind nicht erlaubt (EN1434/14154).
Leitung gründlich spülen.
Absperrorgane im Vor- und Rücklauf schliessen.
Blinddeckel gegen den Uhrzeigersinn herausdrehen.
Dichtflächen des Anschlussstücks und O-Ring der
Messkapsel reinigen.
Dichtflächen des Anschlussstücks dünn einfet-
ten. Hahnfett verwenden (z.B. Techem-Artikel-Nr.
160956).
Messkapsel in das Anschlussstück handfest ein-
schrauben und mit dem Techem-Hakenschlüssel um
1/8 bis max. 1/4 Umdrehung anziehen.
Rechenwerk in eine gut ablesbare Position drehen.
Schmutzfänger
Absperrorgan
