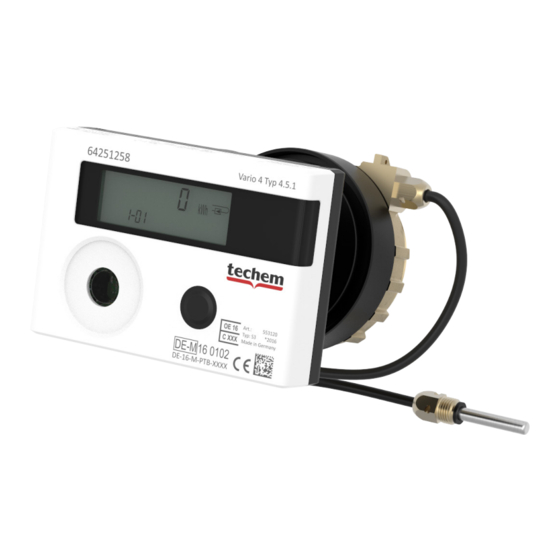

techem 4.5.1 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. techem Anleitungen
  4. Messgeräte
  5. 4.5.1
  6. Betriebsanleitung

techem 4.5.1 Betriebsanleitung

Messkapsel-wärmezähler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Messkapsel-Wärmezähler
Measuring capsule heat meter
DE
2
10
GB
18
FR
PL
26
34
IT
43
DK
OPERATING INSTRUCTIONS
Typ 4.5.1 (MID)
NL
51
SK
59
67
TR
BG
75
84
RU
93
NO
BETRIEBSANLEITUNG
Type 4.5.1 (MID)
ES
CZ
HU
RO
SE
DE
GB
DK
SK
BG
RU
NO
ES
HU
RO
SE
101
109
117
125
133
FR
PL
IT
NL
TR
CZ

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für techem 4.5.1

Inhaltszusammenfassung für techem 4.5.1

  • Seite 1 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS Messkapsel-Wärmezähler Typ 4.5.1 (MID) Measuring capsule heat meter Type 4.5.1 (MID)

  • Seite 2: Wichtige Hinweise

    Erfassung des Energieverbrauches. Der Zähler ist für Kreislaufwasser (Wasser ohne Zusät- ze) von heizungstechnischen Anlagen geeignet (Ausnahmen: siehe AGFW FW510). Ein Umbau des Zählers ist nicht gestattet. Wird ein plombierter Zähler von einer nicht von Techem beauftragten Person beschädigt oder entfernt, erlischt die Eichgültigkeit. Sicherheits- und Gefahrenhinweise •...

  • Seite 3: Umgebungsbedingungen

    Umgebungsbedingungen • Betriebsbedingungen / Messbereich: Messbereich Temperaturmessung: Q 0 °C...105 °C ∆Q 3 K...100 K Mediumstemperaturbereich (Wärmezähler): Q 15 °C...90 °C • Umgebungstemperatur: Q 5 °C...55 °C • Funk (wenn aktiviert): Sendefrequenz: 868,95MHz Sendeleistung: < 25mW • Leistungsmessung: Takt 32 sek • Installation: nicht kondensierende Umgebung, geschlossene Räume (Ausnahme Volumenmessteil) •...
  • Seite 4 Leitungen von Druck entlasten Blinddeckel oder Altzähler gegen den Uhrzeigersinn herausdrehen. Dichtflächen des Anschlussstücks und O-Ring der Messkapsel reinigen. Dichtflächen des Anschlussstücks dünn mit Hahnfett einfetten. Messkapsel in das Anschlussstück handfest einschrauben und mit dem Techem-Ha- kenschlüssel um bis max. Umdrehung anziehen.

  • Seite 5: Montage Der Temperaturfühler

    Montage der Temperaturfühler Der Rücklauffühler ist entweder in der Messkapsel integriert oder er muss im An- schlussstück montiert werden. Der Vorlauffühler wird in ein Spezial-Kugelhahn oder in eine für diesen Fühlertyp freigegebene Tauchhülse eingebaut. – Bei der Vorlauf-Variante ist es umgekehrt. Die Kabellänge der Temperaturfühler darf nicht verändert werden! Bei der Montage zweier freier Temperaturfühler, muss der Fühler mit der Kenn- zeichnung in den gleichen Heizungsstrang wie das Volumenmessteil eingebaut...

  • Seite 6: Abschließende Arbeiten

    • Notieren Sie die Tauchhülsennummer auf einem Schild (z.B. Kennzeichnungsschilder Art. Nr. 180695), welches verplombungssicher an einem der Fühler montiert werden muss • Die Medium Temperatur darf 90 °C nicht übersteigen. Funktionskontrolle Absperrorgane im Vor- und Rücklauf öffnen. Anschlussverschraubung auf Dichtheit prüfen. Den Taster am Zähler drücken, um das Display einzuschalten.

  • Seite 7: Fehlerbeseitigung

    Fehlercodes werden im 2 Sekunden-Rhythmus zur Anzeige 1-01 angezeigt. Ausnahme: C-1 wird exklusiv angezeigt. * Treten mehrere Fehler auf, wird nur der Fehler mit der höchsten Priorität angezeigt. Auf einen Fehler wird zusätzlich mit einem Warndreieck als Symbol im Display hingewie- sen.
  • Seite 8 Ableseebene Serviceebene 1-01 2-01 kumulierte Energie seit kumuliertes Volumen seit Inbetrieb- Inbetriebnahme nahme 1-02-1 Displaytest "alles an" 2-02 aktueller Durchfluss 1-02-2 Displaytest "alles aus" 2-03 Vorlauftemperatur 1-02-3 2-04 Displaytest "UHF ON/OFF" Rücklauftemperatur 1-02-4 2-05 Stichtagswert Temperaturdifferenz 1-02-6 2-06 Stichtagsdatum* aktuelle Leistung 2-07 nächster Stichtag 2-08...
  • Seite 9 Symbole (Typenschild/Display) Wärmezähler ZVEI- Modus der Schnittstel- (Wärmeeenergie) le aktiv. TAVO Geräte-Kom- munikation nur möglich, wenn inaktiv -> Symbol aus. Kältezähler CE M..Eichjahr, Benannte Stelle, ... (Kälteenergie) Vorlauf PN / PS Druckstufe Rücklauf z. B. Artikelnummer 47114711 Symmetrischer Einbau z.
  • Seite 10 (water without additives, exceptions: see AGFW FW510). Alteration of the meter is not permitted. If a sealed meter is damaged or removed by a person not authorised by Techem, the calibration is no longer valid. Safety and hazard information •...

  • Seite 11: Environmental Conditions

    Environmental conditions • Operating conditions / measurement range: Temperature measurement measuring range: Q 0 °C...105 °C ∆Q 3 K...100 K Medium temperature range (heat meter): Q 15 °C...90 °C • Ambient temperature: Q 5 °C...55 °C • Radio (if activated): Transmission frequency: 868.95MHz Transmission rating:< 25mW •...
  • Seite 12 Grease the connector's sealing surfaces lightly with tap grease. Screw the measuring capsule hand-tight into the connector and tighten it by max. turn with the Techem hook spanner. Turn the computer unit to a position in which it is easily readable. Seal the meter casing.

  • Seite 13: Installing The Temperature Sensors

    Installing the temperature sensors The outlet sensor is either integrated in the measuring capsule or it must be installed in the connector. The inlet sensor is installed in a special ball valve or immersion sleeve released for this type of sensor. – This applies vice versa for the inlet variant. You must not change the cable length of the temperature sensors! For the installation of two free temperature sensors, the sensor with the marking must be installed in the same heating section as the volume measuring section.

  • Seite 14: Functional Check

    Functional check Open the shut-off valves in the inlet and outlet. Check the leak tightness of the union piece connector. Press the push-button on the meter to switch on the display. Final tasks Apply seals to the union piece connectors and both temperature sensors. Wall-mounted computer unit (optional) Depending on the device variant, the computer unit can be removed from the volume measuring section to simplify installation or meter reading.

  • Seite 15: Fault Clearance

    Fault clearance Before you look for a fault on the heat meter itself, please check the following items: • Is the heating on? – Is the circulation pump running? • Are the shut-off devices fully open? • Is the pipe free (possibly clean the strainer)? •...
  • Seite 16 Key for Readout level Service level 1-01 2-01 Cumulated energy since Cumulated volume since commissioning commissioning 1-02-1 2-02 Display test "everything on" Current flow rate 1-02-2 2-03 Display test "everything off" Inlet temperature 1-02-3 2-04 Display test "UHF ON/OFF" Outlet temperature 1-02-4 2-05 Due date value...
  • Seite 17 Icons (Name plate / Display) Heat meter Interface ZVEI mode active. (heat energy) TAVO devices communica- tion only possible if inactive simultaneously -> icon off. Cold meter CE M..Calibration year, notified (cooling energy) body, ... Inlet PN / PS Pressure level Outlet e.g.

  • Seite 18: Remarques Importantes

    • Personnel spécialisé formé par Techem Utilisation conforme au produit Le compteur de chaud à capsule de mesure de type 4.5.1 sert uniquement au recueil physique correct de la consommation d’énergie. Le compteur est adapté pour une utilisa- tion avec l’eau de circuit (sans additifs) d’installations de chauffage (exceptions: cf. AGFW FW510).

  • Seite 19: Montage

    Conditions de l’environnement • Conditions de fonctionnement / plage de mesures : Plage de mesure de la prise de température : Q 0 °C...105 °C ∆Q 3 K...100 K Plage de température medium (compteur) : Q 15 °C...90 °C • Température ambiante : Q 5 °C...55 °C • Radio (si activée) Fréquence d’émission : 868,95MHz Puissance de transmission :<...
  • Seite 20 Nettoyez les surfaces étanches du connecteur et le joint torique de la capsule de mesure. Graissez légèrement les surfaces étanches du connecteur avec du lubrifiant pour robinets. Vissez à la main la capsule de mesure dans le connecteur et serrez avec une clé à ergots Techem de 1/8 à max. 1/4 tours.

  • Seite 21: Montage Des Sondes De Température

    Montage des sondes de température La sonde de retour est ou bien intégrée dans la capsule de mesure, ou elle doit être montée dans le connecteur. La sonde aller est montée dans un robinet à boisseau sphé- rique spécial ou dans un doigt de gant autorisé pour ce type de sonde. – Pour la version aller, le contraire s’applique.

  • Seite 22: Contrôle Des Fonctions

    • Notez le numéro du doigt de gant sur une plaque signalétique (par ex. une plaque signalétique réf. 180695), qui doit être montée avec des fils de plomb le long de l’une des sondes • La température du medium ne doit pas dépasser 90 °C. Contrôle des fonctions Ouvrez les robinets d'arrêt aller et retour.

  • Seite 23: Résolution Des Problèmes

    Exemple: Résolution des problèmes Avant de rechercher vous-même les problèmes sur le compteur de chaleur, veuillez d’abord effectuer les vérifications suivantes : • le chauffage est-il allumé ? – la pompe de circulation fonctionne-t-elle ? • Les robinets d’arrêt sont-ils complètement ouverts ? • La conduite est-elle dégagée (nettoyez éventuellement les filtres) ? •...
  • Seite 24 Niveau de lecture Niveau de service 1-02-4 2-05 valeur date d’échéance différence de température 1-02-6 2-06 date d’échéance* performance actuelle 2-07 échéance suivante 2-08 numéro d’appareil 2-09 numéro de la version du firmware Niveau de valeur maximal Niveau test/paramétrage 4-01-1 5-01 Puissance max.
  • Seite 25 Symbole (plaque signalétique/écran) Compteur de chaleur Mode ZVEI de l’interface activé. (énergie calorifique) La communication appareil TAVO n’est possible que lorsque inactive -> symbole off. Compteur de froid CE M..Années d’étalonnage, lieu (énergie de refroidissement) donné, ... Aller PN / PS Étage de pression Retour...

  • Seite 26: Ważne Informacje

    • Wykwalifikowani fachowcy • Wyspecjalizowani pracownicy poinstruowani przez Techem Zasady poprawnego zastosowania Ciepłomierz kapsułowy- ciepłomierz typu 4.5.1 służy wyłącznie do prawidłowej pod względem fizycznym rejestracji zużycia energii. Licznik jest przystosowany do wody obiegowej (wody bez domieszek) w instalacjach techniki grzewczej (wyjątki: patrz AGFW FW510).

  • Seite 27: Warunki Środowiskowe

    Modyfikacji właściwości urządzenia można wykonać wyłącznie przy rozruchu. Po przekroczeniu wartości 10 kWh lub 0,036 GJ parametry są stałe i nie możliwa jest ich modyfikacja. Warunki środowiskowe • Warunki robocze / zakres pomiarowy: Zakres pomiarowy dla pomiaru temperatury: Q 0 °C...105 °C ∆Q 3 K...100 K Zakres temperatur medium (licznik ciepła): Q 15 °C...90 °C •...
  • Seite 28 Można użyć smaru dostępnego pod Art. 160958. Wkręcić ręcznie kapsułę pomiarową i dokręcić o od do maks. obrotu kluczem hakowym Techem. Ustawić przelicznik w położeniu, w którym będzie dobrze widoczny. Zaplombować obudowę licznika. Przekręcić licznik kompaktowy do pozycji, umożliwiającej łatwy odczyt.

  • Seite 29: Montaż Czujników Temperatury

    Zwrócić uwagę na montaż zgodny z kierunkiem przepływu: Strzałka na korpusie przyłączeniowym i dolnej części licznika z tworzywa sztuczne- go wskazuje kierunek przepływu. Zadbać aby właściwie został zaślepiony otwór w dolnej plastikowej części, który jest przeznaczony dla metalowego trzpienia czujnika temperatury wkładanego w przetwornik przepływu przy wyjściu z korpusu. (w wyjątkowych przypadkach trzpienia montażowego może brakować).

  • Seite 30: Kontrola Działania

    zanurzeniowych z uwzględnieniem zasady tolerancji PTB do przepływu nominalnego qp 6,0 m³/h, zwracając uwagę na poniższe kwestie: • Instalacja jest nową instalacją punktu pomiarowego • Tuleja zanurzeniowa musi być jednoznacznie zidentyfikowana na obiekcie: patrz: http://www.ptb.de (hasło wyszukiwania: „Bestandstauchhülse” [istniejąca tuleja zanurze- niowa]).

  • Seite 31: Usuwanie Błędów

    Kody błędów wyświetlane są na wyświetlaczu w pętli 1-01 w cyklu 2-sekundowym. Wyjątek: Błąd C-1 wyświetlany jest osobno. * W przypadku wystąpienia wielu błędów, wyświetlany jest tylko błąd o najwyższym priorytecie. O błędzie informuje dodatkowo trójkąt ostrzegawczy, widoczny na wyświetlaczu. Przykład: Usuwanie błędów Przed samodzielnym poszukiwaniem powodu uszkodzenia licznika, sprawdzić poniższe punkty: •...
  • Seite 32 Poziom odczytu Poziom serwisowy 1-01 2-01 Energia skumulowana od rozruchu Wartość skumulowana od rozruchu 1-02-1 2-02 Test wyświetlacza „wszystko wł. ” Aktualny przepływ 1-02-2 2-03 Test wyświetlacza „wszystko wył. ” Temperatura zasilania 1-02-3 2-04 Test wyświetlacza „UHF ON/OFF” Temperatura powrotu 1-02-4 2-05 Wartość...
  • Seite 33 Symbole (tabliczka znamionowa/wyświetlacz) Licznik ciepła Tryb ZVEI interfejsu jest aktyw- (energia cieplna) ny. komunikacja z urządzeniami TAVO możliwa wyłącznie dla braku aktywności -> Symbol wył. Licznik chłodu CE M..Deklaracja zgodności, legali- (energia chłodu) zacja, ... Zasilanie PN / PS Ciśnienie nominalne Powrót Numer produktu...

  • Seite 34: Avvertenze Importanti

    • Personale specializzato istruito da Techem Uso conforme alla destinazione Il contatore di calore con capsula di misurazione tipo 4.5.1 serve esclusivamente per la registrazione corretta del consumo di energia fisica. Il contatore è indicato per l'acqua di circuito (acqua priva di additivi) di impianti di riscaldamento (eccezioni: v. AGFW FW510).

  • Seite 35: Condizioni Ambientali

    Condizioni ambientali • Condizioni di esercizio / intervallo di misurazione: Intervallo di misurazione della temperatura: Q 0 °C...105 °C ∆Q 3 K...100 K Intervallo medio di temperatura (contatore di calore): Q 15 °C...90 °C • Temperatura ambiente: Q 5 °C...55 °C • Funzione wireless (se attivata): Frequenza di trasmissione: 868,95 MHz Potenza di trasmissione:<...
  • Seite 36 Ingrassare le superfici di tenuta del raccordo con uno strato sottile di grasso per rubi- netti. Avvitare saldamente a mano la capsula di misurazione nel raccordo e con la chiave a gancio Techem serrare da a max. di giro. Collocare il calcolatore in posizione facilmente leggibile.

  • Seite 37: Montaggio Del Sensore Di Temperatura

    Assicurarsi della corrispondenza con la direzione del flusso: freccia sul raccordo e sulla parte inferiore in plastica del contatore. Assicurarsi del fissaggio corretto del foro cieco nella parte inferiore in plastica sul perno di metallo all'interno del corpo del raccordo sullo scarico (il perno potrebbe mancare in casi eccezionali).

  • Seite 38: Controllo Del Funzionamento

    Valido solo in Germania I sensori di temperatura per contatori di calore devono essere installati solo con l'impiego di una regola di tolleranza PTB fino a una portata nominale di qp 6,0 m³/h e nel rispetto dei seguenti punti nei pozzetti preesistenti: •...
  • Seite 39 Codi- Priorità* Significato F -3 Il sensore del ritorno registra una temperatura superiore a quella del sensore della mandata. Controllare se il contatore di calore/i sensori siano collocati nelle sezioni corrette. F -4 Sensore di flusso guasto. Sostituire l'apparecchio e restituirlo. F -5 Il contatore di calore misura correttamente.
  • Seite 40 Livelli di visualizzazione In funzionamento normale, il display è spento. Circa 2 minuti dopo l'ultima pressione dei tasti, il display si spegne nuovamente. La visualizzazione delle indicazioni relative a portata e temperature viene aggiornata ogni 8 secondi. (senza portata, la temperatura viene misurata solo ogni 15 minuti).
  • Seite 41 * Prima della prima data di riferimento: data di produzione o data di inizio opzionale LT = Pressione lunga del tasto (> 2s) KT = Pressione breve del tasto (< 2s) Livello di parametrizzazione - per l'impostazione delle caratteristiche variabili dell'ap- parecchio - 5-01 "Unit"- unità...
  • Seite 42 Simboli (Targhetta tipo/Display) Contatore del calore Modalità ZVEI dell'interfaccia at- tiva. Comunicazione apparecchi (energia termica) TAVO possibile solo se inattivi -> simbolo off. Contatore del freddo CE M..Anno di taratura, ente (energia frigorifera) notificato,... Mandata PN / PS Stadio di pressione Circuito di ritorno ad es.

  • Seite 43: Vigtige Oplysninger

    • Serviceteknikere fra Techem Tilsigtet anvendelse Denne målerkapsel-energimåler type 4.5.1 har udelukkende til formål at foretage fysisk korrekte registreringer af energiforbruget. Måleren er egnet til kredsløbsvand (vand uden additiver) i varmeanlæg (undtagelser: se AGFW FW510). Det er ikke tilladt at ommontere eller ombygge vandmåleren.

  • Seite 44: Montage

    Omgivelsesbetingelser • Driftsbetingelser / måleområde: Temperaturmålingsområdet: Q 0 °C...105 °C ∆Q 3 K...100 K Middeltemperaturområde (energimåler): Q 15 °C...90 °C • Omgivelsestemperatur: Q 5 °C...55 °C • Radiostyring (hvis aktiveret): Sendefrekvens: 868,95MHz Sendeydelse: < 25mW • Ydelsesmåling: Interval 32 sek. • Installation: ikke-kondenserende omgivelser, lukkede rum (undtagen volumenmålesektion).
  • Seite 45 Tilladte montagepositioner TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 Illustrationerne er kun tænkt som eksempler. Montage med TE1-geometri: Skyl røret grundigt. Luk stophaner i frem- og returløb. Fjern trykket fra rørledningerne. Skru blænddækslet eller den gamle energimåler af ved at dreje mod uret. Rengør tilslutningsstykkets tætningsflade og O-ringen på...
  • Seite 46 Montage af temperaturfølerne Returløbsføleren er enten integreret i målerkapslen eller skal monteres i tilslutningsstyk- ket. Fremløbsføleren skal monteres i en specialkugleventil eller et dykrør godkendt til denne følertype. Ved fremløbsvarianten er dette omvendt. Temperaturfølerens kabellængde må ikke ændres! Skal der monteres to frie temperaturfølere, skal føleren med mærkning monteres i samme varmestreng som volumenmålesektionen.

  • Seite 47: Afsluttende Arbejde

    Funktionskontrol Luk op for stophanerne i frem- og returløb. Tjek tilslutningsforskruningen for tæthed. Tænd displayet ved at trykke på knappen på måleren. Afsluttende arbejde Plombér tilslutningsforskruningen og de to temperaturfølere. Vægmontage af regneværket (valgfrit) Alt efter model kan regneværket fjernes fra volumenmålesektionen for nemmere mon- tage eller aflæsning.
  • Seite 48 Fejlrettelse Inden du selv forsøger at finde en defekt på energimåleren, skal du tjekke følgende punkter: • Er varmen tændt? – Kører cirkulationspumpen? • Er stophanerne helt åbne? • Er rørledningen fri (rens evt. smudsfangeren)? • Er dimensioneringen i orden? Ved fejl F -6 skal du gennemføre følgende trin: Tjek målermontagen.
  • Seite 49 Tegnforklaring til Aflæsningsskærmen Serviceskærmen 1-01 2-01 kumuleret energi siden driftsstart kumuleret volumen siden driftsstart 1-02-1 Displaytest "alle funktioner slået til" 2-02 Aktuelt flow 1-02-2 Displaytest "alle funktioner slået fra" 2-03 Fremløbstemperatur 1-02-3 2-04 Displaytest "UHF ON/OFF" Returløbstemperatur 1-02-4 2-05 Skæringsdatoværdi Temperaturdifference 1-02-6 2-06...
  • Seite 50 Symboler (typeskilt/display) Varmemåler Interface ZVEI- modus er (varmeenergi) aktiv. TAVO enheds-kom- munikation er kun mulig, når inaktiv -> symbolet er slukket. Kølemåler CE M..Kalibreringsår, godkendende (køleenergi) myndighed, ... Fremløb PN / PS Tryktrin Returløb f.eks. Artikelnummer 47114711 Symmetrisk montage f.

  • Seite 51: Belangrijke Instructies

    • Gekwalificeerde vakmensen • Door Techem opgeleid vakpersoneel Reglementair gebruik De meetinzetwarmtemeter van type 4.5.1 dient uitsluitend voor de fysisch correcte re- gistratie van het energieverbruik. De meter is geschikt voor circulatiewater (water zonder toevoegingen) van verwarmingstechnische installaties (uitzonderingen: zie AGFW FW510).

  • Seite 52: Algemene Montage-Instructies

    Omgevingsvoorwaarden • Werkingsvoorwaarden/meetbereik: Meetbereik temperatuurmeting: Q 0 °C...105 °C ∆Q 3 K...100 K Medium temperatuurbereik (warmtemeter): Q 15 °C...90 °C • Omgevingstemperatuur: Q 5 °C...55 °C • Zender (indien geactiveerd): Zendfrequentie: 868,95 MHz Zendvermogen:< 25 mW • Vermogensmeting: cyclus 32 sec. • Installatie: Niet-condenserende omgeving, gesloten ruimten (uitzondering volumemeetdeel) •...
  • Seite 53 Blind deksel of oude meter tegen de wijzers van de klok uitdraaien. Dichtingsvlakken van het aansluitstuk en de O-ring van de meetinzet reinigen. Dichtingsvlakken van het aansluitstuk lichtjes invetten. Meetinzet met de hand in het aansluitstuk schroeven en met de Techem-haaksleutel met omwenteling tot max.
  • Seite 54 Montage van de temperatuursensor De retoursensor is of in de meetinzet geïntergreerd of hij dient in het aansluitstuk gemonteerd te worden. De aanvoersensor wordt in een speciale kogelkraan of in een voor dit sensortype vrijgegeven dompelbuis ingebouwd. – Bij de aanvoervariant is het omgekeerd.

  • Seite 55: Afsluitende Werkzaamheden

    Functiecontrole Afsluiters in de aanvoer en retour openen. Aansluitschroefverbinding op dichtheid controleren. De knop op de meter indrukken om de display in te schakelen. Afsluitende werkzaamheden Aansluitschroefverbinding en beide temperatuursensoren verzegelen. Wandmontage van het rekenwerk (optioneel) Naargelang de variant van het apparaat kan het rekenwerk van het volumemeetdeel wor- den afgenomen voor een eenvoudigere montage of aflezing.
  • Seite 56 Foutoplossing Alvorens naar een defect aan de warmtemeter zelf te zoeken, moeten eerst de volgende punten worden gecontroleerd: • Is de verwarming in werking? – Draait de circulatiepomp? • Zijn de afsluiters volledig geopend? • Is de leiding vrij (evt. filters reinigen)? •...
  • Seite 57 Legenda bij Afleesniveau Serviceniveau 1-01 2-01 gecumuleerde energie sinds gecumuleerd volume sinds inbedrijf- inbedrijfstelling stelling 1-02-1 2-02 Displaytest "alles aan" Actueel debiet 1-02-2 2-03 Displaytest "alles uit" Aanvoertemperatuur 1-02-3 2-04 Displaytest "UHF ON/OFF" Retourtemperatuur 1-02-4 2-05 Waarde omslagdatum Temperatuurverschil 1-02-6 2-06 Omslagdatum* Actueel vermogen...
  • Seite 58 Symbool (typeplaatje/display) Warmtemeter ZVEI-modus van de interface (warmte-energie) actief. TAVO-apparaatcommuni- catie alleen mogelijk wanneer inactief -> symbool uit. Koudemeter CE M..IJkingsjaar, toegelaten (koude-energie) instantie, ... Aanvoer PN / PS Drukniveau Retour bijv. Artikelnummer 47114711 Symmetrische inbouw bijv. Elektromagnetische nauwkeurigheidsklasse ...

  • Seite 59: Dôležité Informácie

    • odborný personál zaškolený spoločnosťou Techem Používanie v súlade s určením Kapsľový merač tepla typu 4.5.1 slúži výlučne na fyzické správne snímanie spotreby energie. Merač je vhodný pre obehovú vodu (voda bez prímesí) vykurovacích zariadení (výnimka: pozrite AGFW FW510). Stavebná úprava merača nie je povolená.

  • Seite 60: Podmienky Okolia

    Podmienky okolia • Prevádzkové podmienky/merací rozsah: Merací rozsah pri meraní teploty: Q 0 °C...105 °C ∆Q 3 K...100 K Teplotný rozsah média (merač tepla): Q 15 °C...90 °C • Teplota okolia: Q 5 °C...55 °C • Rádiový prenos (v prípade aktivácie): Vysielacia frekvencia: 868,95 MHz Vysielací výkon: < 25 mW •...
  • Seite 61 Točením proti smeru hodinových ručičiek vyberte zaslepovacie veko alebo starý merač. Vyčistite tesniace plochy spodného dielu a O-krúžok meracej kapsle. Tesniace plochy spodného dielu namažte v tenkej vrstve tukom na mazanie kohútov. Meraciu kapsľu rukou zaskrutkujte do spodného dielu a dotiahnite Techem hákovým kľúčom o až max.
  • Seite 62 Montáž snímačov teploty Snímač v spätnom toku je integrovaný buď do meracej kapsle alebo musí byť namon- tovaný do spodného diela. Snímač na prítoku sa namontuje do špeciálneho guľového ventilu alebo do ponorného puzdra, ktoré je vhodné pre tento typ snímača. – U variantu na prítoku je to opačne.

  • Seite 63: Kontrola Funkčnosti

    Kontrola funkčnosti Otvorte uzatváracie mechanizmy v prívodnom a spätnom potrubí. Skontrolujte tesnosť pripojovacieho skrutkového spoja. Na zapnutie displeja stlačte tlačidlo na merači. Záverečné práce Zaplombujte pripojovací skrutkový spoj a obidva snímače teploty. Montáž počítadla na stenu (voliteľná opcia) V závislosti od variantu zariadenia môžete pre uľahčenie montáže alebo odčítania vybrať počítadlo z meracej časti.
  • Seite 64 Odstránenie chyby Skôr ako budete hľadať chybu na samotnom merači tepla, skontrolujte nasledujúce body: • Je kúrenie v prevádzke? – Beží cirkulačné čerpadlo? • Sú uzatváracie ventily úplne otvorené? • Je potrubie voľné (príp. vyčistite zachytávač nečistôt)? • Je dimenzovanie v poriadku? V prípade chyby F -6 vykonajte nasledovné...
  • Seite 65 Legenda k Úroveň odčítania Servisná úroveň 1-01 2-01 Kumulovaná energia od uvedenia do kumulovaný objem od uvedenia do prevádzky prevádzky 1-02-1 2-02 Test displeja „všetko zap. “ Aktuálny prietok 1-02-2 2-03 Test displeja „všetko vyp. “ Teplota prítoku 1-02-3 2-04 Test displeja „UHF ON/OFF“...
  • Seite 66 Symboly (typový štítok/displej) Merač tepla ZVEI-režim rozhrania aktívny. (energia tepla) Komunikácia s TAVO zaria- deniami je možná len vtedy, keď je symbol nečinnosti -> zhasnutý. Merač chladu CE M..Rok ciachovania, autorizova- (energia chladu) né miesto,... Prívodné potrubie PN/PS Tlakový...

  • Seite 67: Önemli Bilgiler

    • Techem tarafından eğitilmiş personel Amacına uygun kullanım 4.5.1 tipi ölçüm kovanı ısı sayacı, özellikle enerji tüketiminin fiziksel kurallara göre en doğru şekilde alınması için tasarlanmıştır. Sayaç, kalorifer tesisatlarının devre suyu (katkı maddesi içermeyen su) için uygundur (İstisnalar: AGFW FW510'a göz atınız). Sayaç üzerin- de değişiklik yapılmasına izin verilmemektedir.

  • Seite 68: Çevresel Koşullar

    Çevresel koşullar • Çalışma koşulları / Ölçüm aralığı: Sıcaklık ölçümünün ölçme alanı: Q 0 °C...105 °C ∆Q 3 K...100 K Medyum ölçme alanı (Isı sayacı): Q 15 °C...90 °C • Ortam sıcaklığı: Q 5 °C...55 °C • Telsiz (etkin ise): Verici frekansı: 868,95MHz Verici gücü: <25mW •...
  • Seite 69 Ölçüm Kapsülünün bağlantı gövdesinin ve O halkasının contalık yüzeylerini temizleyiniz. Bağlama Parçasının contalık yüzeylerinde musluk yağı ile ince bir yağ tabakası oluşturu- nuz. Ölçüm Kapsülünü el gücü ile Bağlama Parçasının içine çeviriniz ve Techem Kanca Anah- tarı ile ve maks.
  • Seite 70 Akış yönü ile uyumlu olmasına dikkat ediniz: Bağlama Parçası üzerinde ve Sayacın plastik alt parçasında ok işaretleri bulunmak- tadır. Akış çıkışında plastik alt parçasındaki Bağlama Parçasının taban bölümünün içinde metal pimin üzerinde bulunan Kör Deliğin sıkı olduğuna dikkat ediniz (pim istisnai durumlarda eksik olabilir).

  • Seite 71: Fonksiyon Testi

    Sadece Almanya için geçerlidir Isı sayaçları için Sıcaklık Algılayıcı Çiftleri mevcut Batırma Kovanlarına, sadece bir PTB mü- samaha kuralına göre, 6,0 m³/h qp nominal akışa kadar, aşağıdaki noktaları dikkate alarak bağlanabilir: • Ölçüm noktası yeni bir kurulum değildir • Batırma kovanı bölümde benzersiz olarak tanımlanmalıdır: Bu konu hakkında http://www.ptb.de (Arama konusu „Mevcut Batırma Kovanı“) sayfasına bakınız.

  • Seite 72: Hata Giderme

    Öncelik* Anlamı F -5 Isı Sayacı sorunsuz çalışıyor. - Enerjiden tasarruf etmek için, optik arayüz geçici olarak hizmet dışındadır. F -6 Debi Ölçerinin akış yönü ters. Montaj yönünü kontrol ediniz. Hata kodları, 2 saniyelik ritm olarak 1-01 göstergesine ilave olarak belirtilir. İstisna: C-1 özel olarak gösterilir.
  • Seite 73 Bilgi kodların açıklamaları Okuma seviyesi Servis seviyesi 1-01 2-01 Devreye alındığından beri kümülatif Devreye alındığından beri kümülatif Enerji Hacim 1-02-1 2-02 Ekran testi "hepsi açık" Aktüel akış 1-02-2 2-03 Ekran testi "hepsi kapalı" Gidiş Sıcaklığı 1-02-3 2-04 Ekran testi "UHF ON/OFF" Dönüş...
  • Seite 74 Semboller (Etiket/Ekran) Isı Sayacı Arayüzün ZVEI- Modu etkin. (Sıcaklık Enerjisi) TAVO cihazlarının iletişimi, sadece etkin olmadığında mümkün -> Sembol kapalı. Soğuk Sayacı CE M..Kalibrasyon yılı, görevlendiri- (Soğutma Enerjisi) len kuruluş, ... Geliş PN / PS Basınç aşaması Dönüş Örneğin Ürün numarası...

  • Seite 75: Важни Указания

    • Обучен от Techem квалифициран персонал Употреба по предназначение Измервателна капсула на топломера тип 4.5.1 се използва изключително за физически правилното отчитане на потреблението на енергия. Броячът е подходящ за водна верига (вода без добавки ) на отоплителни инсталации (изключения: виж...

  • Seite 76: Условия На Околната Среда

    Регулируеми характеристики на устройството по време на въвеждане в експлоатация: • физическата енергийна единица е избираема кВтч <> GJ • Място на монтиране на разходомера в подаващата и връщащата тръба. Регулируемите характеристики на устройството могат да бъдат променени само по време на въвеждане в експлоатация. От 10 кВтч или 0,036 GJ наго- ре...
  • Seite 77 на измервателната капсула. Намажете уплътнителните повърхности на съединителния елемент с тънък слой смазка за кранове. Завийте стабилно измервателната капсула в съединителния елемент и затегнете с Techem гаечен ключ-кука с до max. завъртания. Завъртете изчислителния блок в удобна за отчитане позиция.
  • Seite 78 Монтаж А1 геометрия (само отклонения от TE1) Стъпки до и до както при геометрия на свързване TE1. Отстранете стария O-пръстен. Проверете уплътнителните повърхности и резбата и при нужда ги почистете с подходящи средства. Намажете уплътнителните повърхности на съединителния елемент с тънък слой смазка...
  • Seite 79 Премахнете налягането от мястото за монтаж на датчика. Развийте винта от специалния сферичен кран. Поставете доставения O-пръстен върху монтажния щифт. Използвайте само един О-пръстен. При смяна на датчика заменете O-пръстена с нов. Поставете О-пръстена заедно с монтажния щифт в отвора на винта като го завие- те.
  • Seite 80 Индикации/обслужване Информационни кодове Код Приори- Значение тет* Броячът е трайно повреден и трябва да бъде сменен. Стойностите от отчитането не могат да бъдат използвани. F -1 Температурният датчик е дефектен. Сменете и изпратете обратно уреда. F -3 Датчикът на връщащата тръба регистрира по-висока температура от датчика...

  • Seite 81: Отстраняване На Грешки

    Отстраняване на грешки Преди да потърсите дефект в самия топломер, моля проверете следните точки: • Работи ли отоплението? - Работи ли циркулационната помпа? • Напълно отворени ли са спирателните вентили? • Свободен ли е тръбопровода (почистете евент. филтъра)? • Правилно ли е оразмеряването? При...
  • Seite 82 Ниво на отчитане Ниво на обслужване 2 -08 Номер на уреда 2 -09 номер на версията на фърмуера Ниво на максимална стойност Ниво на тест/ параметри 4-01-1 5 -01 макс. мощност (последен период) Параметризация "Енергийна единица" 4-01-2 5 -02 Дата макс. мощност (последен Параметризация...
  • Seite 83 Символи (табелка / дисплей) Топломер Режим ZVEI на интерфейса (Топлоенергия) е активен. Комуникацията с TAVO устройството е въз- можна само, когато символът неактивен -> е изключен. Студомер CE M..Година на калибриране, (Студоенергия) нотифициран орган, ... Подаваща тръба PN / PS Степен...

  • Seite 84: Важные Указания

    • Квалифицированные специалисты • Квалифицированный персонал, прошедший инструктаж в компании Техем Использование по назначению Измерительная капсула теплосчетчика типа 4.5.1 предназначена для физически точного учета расхода тепловой энергии. Счетчик предназначен для циркулирующей воды (без примесей), поступающей от отопительных установок. Внесение изменений...

  • Seite 85: Условия Окружающей Среды

    Параметры приборов, регулируемые при вводе в эксплуатацию: • Можно выбрать единицу измерения энергии — кВтч или ГДж. • Можно выбрать место установки расходомера — в подающей или в обратной линии. Регулируемые параметры прибора можно изменить только при вводе в экс- плуатацию.
  • Seite 86 Монтаж измерительной капсулы теплосчетчика Монтаж в рамках одного объекта выполнять единообразно! Постоянно должны быть обеспечены: доступ к дисплею и возможность считывания показаний без вспомогательных средств. Монтаж счетчика следует выполнять только в оригинальном латунном корпусе. Допустимые положения монтажа TE1, IST, A1 TE1, IST, A1 TE1, IST, A1 TE1, IST, A1...
  • Seite 87 Монтаж геометрической формы A1 (только шаги, отличающиеся от монтажа формы TE1) Шаги – и – идентичны монтажу геометрической формы TE1. Удалить старое кольцо круглого сечения. Проверить уплотняющие поверхности и резьбу, при необходимости очистить их с помощью надлежащих средств. Покрыть уплотняющие поверхности латунного корпуса тонким слоем смазки для кранов.

  • Seite 88: Проверка Функционирования

    Сбросить давление в месте монтажа датчика. Вывинтить резьбовую пробку из специального шарового крана. Одеть на монтажный штифт входящее в комплект поставки кольцо круглого сечения. Использовать только новое кольцо. При замене датчика заменить старое кольцо на новое. Вставить кольцо с помощью монтажного штифта в отверстие резьбовой заглуш- ки, поворачивая...

  • Seite 89: Устранение Неисправностей

    Код Приори- Значение тет* F -3 Температура, регистрируемая датчиком обратного трубопровода, выше тем- пературы, регистрируемой датчиком подающего трубопровода. Проверить правильность контура, в котором был установлен теплосчетчик/ датчики температуры. F -4 Неисправность расходомера. Заменить прибор и отослать обратно произ- водителю. F -5 Теплосчетчик...
  • Seite 90 Уровни индикации В нормальном режиме работы дисплей выключен. Прибл. через 2 минуты после последнего нажатия на кнопку дисплей выключается. Индикация расхода/темпера- туры актуализируется каждые 8 с (при отсутствии расхода температура измеряется только каждые 15 мин.). Теплосчетчик имеет 4 уровня индикации. Переключение...
  • Seite 91 Уровень максимальных значений Тестовый уровень / уровень ввода параметров 4-01-1 5-01 Макс. мощность (за последний Ввод параметра "Единицы измерения период) энергии" 4-01-2 5-02 Дата макс. мощности (за последний Ввод параметра "Место монтажа" период) 4-02-1 5-03 Макс. мощность (за текущий период) Тестовый...
  • Seite 92 Символы (паспортная табличка/дисплей) Теплосчетчик Активирован режим интерфейса (тепловая энергия) ZVEI. Обмен данными с помощью программного обеспечения TAVO возможен только если данный режим деактивирован. -> Символ не отображается. Холодосчетчик CE M..Год калибровки, уполномоченный (энергия охлаждения) орган, ... Линия подачи PN / PS Ступень...

  • Seite 93: Viktig Informasjon

    • Fagpersonell opplært av Techem Beregnet bruk Energimåler type 4.5.1 brukes kun til fysisk korrekt registrering av energiforbruket. Måleren er beregnet til Sirkulasjonsvann (vann uten tilsetninger) i varmetekniske anlegg (unntak: se AGFW FW510). Det er ikke tillatt å bygge om måleren.
  • Seite 94 Miljøfaktorer • Driftsbetingelser/måleområde: Måleområde temperaturmåling: Q 0 °C...105 °C ∆Q 3 K...100 K Mediumtemperaturområde (varmemåler): Q 15 °C...90 °C • Omgivelsestemperatur: Q 5 °C...55 °C • Fjernavlesing (hvis aktivert): Sendefrekvens: 868,95MHz Sendeeffekt: < 25 mW • Effektmåling: Takt 32 sek • Installasjon: ikke-kondenserende miljø, lukkede rom (unntatt flowdel) •...
  • Seite 95 Skru ut dekklokk eller gammel måler mot urviseren. Rengjør gjengene på målerhuset og O-ringen på målekapselen. Smør inn gjengene på målerhuset tynt med kranfett. Skru inn målekapselen i målerhuset for hånd og stram med Techem-fastnøkkelen fra til maks. omdreining. Drei displayet til en lettlest posisjon.
  • Seite 96 Montering av temperaturføleren Retursensoren er enten integrert i målekapselen eller den må monteres i koblingsstyk- ket. Tursensoren monteres i en spesiell kuleventil eller i en følerlomme som er godkjent for denne sensortypen. - For turvarianten er det omvendt. Kabellengdene på temperaturfølerne må ikke endres! Ved montering av to frie temperatursensorer må...
  • Seite 97 Funksjonskontroll Åpne stoppekranene i tur og retur. Kontroller at skrukoblingene er tette. Trykk på knappen på måleren for å slå på displayet. Avsluttende arbeider Plomber skrukoblingen og begge temperaturfølerne. Veggmontering av datamaskin (tilleggsutstyr) Avhengig av enhetsvariant kan displayet fjernes fra flowdelen for å lette montering eller av- lesing.
  • Seite 98 Feilsøking Før du søker etter en defekt på energimåleren selv, kan du kontrollere følgende punkter: • Er oppvarmingen i drift? - Kjører sirkulasjonspumpen? • Er stengeenhetene helt åpnet? • Er ledningen fri (rengjør evt. smussfanger)? • Er dimensjoneringen i orden? Ved feil F-6 utfører du følgende trinn: Kontroller målermontering.
  • Seite 99 Bildeforklaring til Avlesningsnivå Servicenivå 1-01 2-01 Kumulert energi siden Kumulert volum siden igangkjøring igangkjøring 1-02-1 2-02 Displaytest "alt på" Aktuell gjennomstrømning 1-02-2 2-03 Displaytest "alt av" Turtemperatur 1-02-3 2-04 Displaytest "UHF ON/OFF" Returtemperatur 1-02-4 2-05 Verdi på skjæringsdato Temperaturdifferanse 1-02-6 2-06 Skjæringsdato * Aktuell effekt...
  • Seite 100 Symboler (typeskilt/display) Energimåler TO-modus på grensesnittet (varmeenergi) er aktivt. TAVO-enhetskom- munikasjon kun mulig når inaktiv -> symbol av. Kjølemåler CE M..Kalibreringsår, (kuldeenergi) Teknisk kontrollorgan etc. PN / PS Flownivå Retur f.eks. Artikkelnummer 47114711 Symmetrisk installasjon f.eks. elektromagnetisk nøyaktighetsklasse ...

  • Seite 101: Notas Importantes

    • Personal capacitado por Techem Uso previsto El medidor de calor de cápsula de medición tipo 4.5.1 sirve exclusivamente para el re- gistro físico correcto del consumo energético. El medidor es apropiado para agua corriente (agua sin aditivos) de instalaciones de calefacción (excepciones: ver AGFW FW510).

  • Seite 102: Condiciones Ambientales

    Condiciones ambientales • Condiciones de funcionamiento / rango de medición: Rango de medición de la medición de la temperatura: Q 0 °C...105 °C ∆Q 3 K...100 K Rango de temperatura media (contador de energía): Q 15 °C...90 °C • Temperatura ambiente: Q 5 °C...55 °C • Radio (si está activado): Frecuencia del transmisor: 868,95 MHz Potencia de emisión: <25 mW •...
  • Seite 103 Engrasar las superficies de sellado del conector ligeramente con grasa de grifo. Atornillar firmemente la cápsula de medición en el conector y apretar con la llave de gancho de Techem girando de hasta máx. de vuelta. Orientar la unidad informática en una posición de legibilidad adecuada.
  • Seite 104 Observar que haya una concordancia con la dirección del flujo: Flecha en el conector y en la parte inferior de plástico del medidor. En la fijación correcta del extremo ciego de la parte inferior de plástico sobre la cla- vija de metal en el fondo interior del conector en la salida del flujo (la clavija puede faltar en casos excepcionales).

  • Seite 105: Control Del Funcionamiento

    Válido solo en Alemania Las sondas de temperatura para los contadores de energía se deben instalar utilizando un regulador de tolerancia PTB hasta el caudal nominal qp 6,0 m³/h, teniendo en cuenta los siguientes puntos en los manguitos de inmersión de actuales: •...
  • Seite 106 Códi- Priori- Significado dad* F -5 El contador de energía mide óptimamente. - Para ahorrar electricidad, el punto de corte óptico se encuentra fuera de servicio temporalmente. F -6 La dirección del caudal de la sección de medición de volumen es incorrecta. Comprobar la dirección de montaje.
  • Seite 107 Leyenda para Plano de lectura Plano de servicio 1-01 2-01 Energía acumulada desde Volumen acumulado desde la puesta en la puesta en funcionamiento funcionamiento 1-02-1 2-02 Prueba de pantalla «todo conectado» Caudal actual 1-02-2 2-03 Prueba de pantalla «todo desconec- Temperatura de impulsión tado»...
  • Seite 108 Símbolos (placa de identificación/pantalla) Contador de energía Modo ZVEI de la interfaz activo. (energía calorífica) La comunicación entre aparatos TAVO solo es posible si está inactivo -> símbolo apagado. Contador de frío CE M..Año de calibración, organismo (energía de refrigeración) de control autorizado, etc.

  • Seite 109: Důležitá Upozornění

    • Odborný personál vyškolený firmou Techem Použití v souladu s určeným účelem Měřicí kapsle - měřič tepla typu 4.5.1 slouží výlučně k fyzikálně korektní registraci spotřeby energie. Měřič je vhodný pro oběhovou vodu (vodu bez přísad) ze zařízení topné techniky (výjimky: viz AGFW FW510). Úprava měřiče není povolena.

  • Seite 110: Okolní Podmínky

    Okolní podmínky • Podmínky provozu / oblast měření: Oblast měření teploty: Q 0 °C...105 °C ∆Q 3 K...100 K Oblast měření teploty média (měřič tepla): Q 15 °C...90 °C • Teplota okolí: Q 5 °C...55 °C • Rádiové vysílání (pokud je aktivováno): Vysílací frekvence: 868,95 MHz Vysílací výkon: < 25mW •...
  • Seite 111 Vyčistěte těsnicí plochy připojovacího kusu a O-kroužek měřicí kapsle. Namažte těsnicí plochy připojovacího kusu tenkou vrstvou tuku na kohouty. Ručně zašroubujte měřicí kapsli k připojovacímu kusu a utáhněte ji pomocí hákového klíče Techem o až max. otáčky. Natočte počitadlo do vhodné polohy pro snadné odečítání stavu.
  • Seite 112 Montáž teplotních čidel Teplotní čidlo zpátečky je buď integrováno v měřicí kapsli, nebo musí být namontová- no do připojovacího kusu. Teplotní čidlo přívodu se montuje do speciálního kulového kohoutu, nebo do ponorné jímky schválené pro tento typ čidla. – U varianty pro přívod je to obráceně.

  • Seite 113: Kontrola Funkce

    Kontrola funkce Otevřete uzavírací ventily na přívodu a na zpětném potrubí - zpátečce. Zkontrolujte, zda připojovací šroubení těsní. Stiskněte tlačítko na měřiči, abyste zapnuli displej. Závěrečné práce Zaplombujte připojovací šroubení a obě teplotní čidla. Montáž počitadla na zeď (volitelně) V závislosti na variantě přístroje může být počítadlo za účelem usnadnění montáže nebo odečtu od měřiče průtoku separováno.

  • Seite 114: Odstranění Chyb

    Odstranění chyb Než začnete hledat závadu na měřiči tepla, zkontrolujte prosím tyto body: • Je topení v provozu? – Je spuštěné oběhové (cirkulační) čerpadlo? • Jsou uzavírací ventily kompletně otevřené? • Není potrubí ucpané (příp. vyčistěte sítko)? • Je dimenzování v pořádku? V případě...
  • Seite 115 Legenda k Úroveň odečtu Servisní úroveň 1-01 2-01 kumulovaná energie od kumulovaný objem od uvedení do uvedení do provozu provozu 1-02-1 2-02 test displeje „vše zapnuto“ aktuální průtok 1-02-2 2-03 test displeje „vše vypnuto“ teplota přívodu 1-02-3 2-04 test displeje „vysoká frekvence zapnu- teplota zpátečky to/vypnuto“...
  • Seite 116 Symboly (typový štítek/displej) Měřič tepla Režim rozhraní ZVEI je (tepelná energie) aktivní. Komunikace s pří- stroji TAVO je možná pouze tehdy, když jsou neaktivní -> symbol vypnutý. Měřič chladu CE M..Rok ocejchování, autorizova- (chladicí energie) ný subjekt, ... Přívod PN / PS Stupeň...

  • Seite 117: Fontos Tudnivalók

    • Képzett szakmunkások • A Techem által betanított szakemberek Rendeltetésszerű használat A 4.5.1-es típusú mérőbetétes hőmennyiségmérő kizárólag az energiafogyasztás fizikailag helyes meghatározására szolgál. A mérőkészülék a fűtési rendszerek keringtetett vízének (adalék nélküli víz) a mérésére alkalmas (kivételek: lásd AGWF FW510). Tilos a mérőkészüléket átalakítani.

  • Seite 118: Környezeti Feltételek

    Környezeti feltételek • Üzemi feltételek / mérési tartomány: Hőmérséklet-mérés mérési tartománya: Q 0 °C ... 105 °C ∆Q 3 K ... 100 K Közeg hőmérséklet-tartománya (fűtési hőmennyiségmérő): Q 15 °C ... 90 °C • Környezeti hőmérséklet: Q 5 °C ... 55 °C • Rádiójelek (amennyiben aktiválva): Adófrekvencia: 868,95 MHz Adóteljesítmény: <25mW •...
  • Seite 119 Az óramutató járásával ellentétes irányba csavarja ki a vakfedelet vagy a régi mérőké- szüléket. Tisztítsa meg a csatlakozóidom tömítőfelületét és a mérőbetét O-gyűrűjét. Kenje be vékonyan csapzsírral a csatlakozóidom tömítőfelületeit. Csavarja be kézzel a mérőbetétet a csatlakozóidomba, és húzza meg a Techem körmös kulccsal min. , max. fordulattal.
  • Seite 120 Győződjön meg róla, hogy az áramlási irány megegyezik: lásd a csatlakozóidomon és a mérőkészülék műanyag alsó részén elhelyezett nyilakat. Ügyeljen, hogy a műanyag alsó részén található vakfurat megfelelően rögzüljön az áramláskimenet csatlakozóidomának belsejében található fémcsapon (kivételes esetekben előfordulhat, hogy a csap hiányzik). Csavarja be kézzel a fűtési hőmennyiségmérőt, majd húzza meg a körmös kulccsal a fém ütközőig.

  • Seite 121: A Működés Ellenőrzése

    Hőmérséklet-érzékelők fűtési hőmennyiségmérőkhöz qp 6,0 m³/óra névleges térfoga- táramig továbbra is beszerelhetők a meglévő merülőhüvelyekbe az érvényes PTB tűrés alkalmazásával, az alábbi feltételek figyelembe vételével: • Nem új mérőhely kialakítása történik • A merülőhüvely a helyszínen egyértelműen azonosító kell azonosítható legyen. Ehhez lásd: http://www.ptb.de (keresőszó...
  • Seite 122 Kód Prioritás* Jelentés F -6 Az áramlásmérő áramlásiránya hibás. Ellenőrizze a beszerelési irányt. A hibakódok 2 másodpercenként jelennek meg az 1-01-es kijelzéshez. Kivétel: A C-1-es kizárólagosan jelenik meg. * Több hiba jelentkezése esetén csak a legnagyobb prioritású hiba kerül kijelzésre. Ezen felül a hibára a kijelzőn egy háromszög szimbólum is felhívja a figyelmet.
  • Seite 123 Jelmagyarázat, Leolvasási szint Szervizszint 1-01 2-01 kumulált hőmennyiség kumulált térfogat az üzembe helyezés az üzembe helyezés óta óta 1-02-1 2-02 kijelző teszt „minden be” aktuális átfolyás 1-02-2 2-03 kijelző teszt „minden ki” előremenő hőmérséklet 1-02-3 2-04 kijelző teszt "UHF ON/OFF" visszatérő...
  • Seite 124 Szimbólumok (típustábla/kijelző) Fűtési hőmennyiségmérő ZVEI- az interfész üzemmódja (hőenergia) aktív. TAVO készülékkommu- nikáció csak akkor lehetséges, ha nem aktív -> a szimbólum kialszik. Hűtési hőmennyiségmérő CE M..hitelesítés éve, hitelesítő (hűtési energia) szervezet, ... Előremenő ág PN / PS üzemi nyomás Visszatérő...

  • Seite 125: Utilizarea Conform Destinației

    • Personalul de specialitate instruit de Techem Utilizarea conform destinației Capsula măsurare contor căldură tip 4.5.1 servește exclusiv la înregistrarea corectă din punct de vedere fizic a consumului de energie. Contorul este adecvat pentru apa din circu- it (apă fără aditivi) a instalațiilor de încălzire (excepții: vezi AGFW FW510). Nu este permisă...

  • Seite 126: Condiții Ambientale

    Condiții ambientale • Condiții de funcționare / Domeniul de măsurare: Domeniul de măsurare a temperaturii: Q 0 °C...105 °C ∆Q 3 K...100 K Domeniul de temperatură a mediului (contor căldură): Q 15 °C...90 °C • Temperatura înconjurătoare: Q 5 °C...55 °C • Transmisie prin unde radio (dacă este activată): Frecvența de transmisie: 868,95 MHz Puterea de transmisie: <25mW •...
  • Seite 127 Curățați suprafețele de etanșare ale conectorului și inelului O al capsulei de măsurare. Ungeți în strat subțire suprafețele de etanșare ale conectorului cu vaselină pentru robinete. Înșurubați capsula de măsurare în conector și strângeți-o cu cheia cu cârlig Techem cu până la max. de rotație.
  • Seite 128 Atenție la concordanța cu sensul de curgere: Săgeata de pe conector și de pe piesa inferioară din plastic a contorului. Atenție la fixarea corectă a găurii obturate din piesa inferioară din plastic de pe știftul metalic din interiorul fundului conectorului de la evacuarea fluxului (în cazuri excepționale, eventual poate lipsi știftul).
  • Seite 129 puncte în tecile termorezistente din stoc: • Nu este vorba de o instalare nouă a locului de măsurare • Teaca termorezistentă trebuie identificată clar pe teren: pentru aceasta vezi: http://www.ptb.de (termen de căutare„Bestandstauchhülse“ (Teacă termorezistentă din stoc). Pentru atribuire folosiți numărul certificatului de control al mostrei de construcție CE pe care o găsiți în declarația de conformitate atașată.

  • Seite 130: Remedierea Erorilor

    Priorita- Semnificație F -6 Sensul de curgere al debitmetrului este greșit. Verificați poziția de montare. Codurile de eroare sunt afișate într-un ritm de 2 secunde la afișajul 1-01. Excepție: C-1 este afișat în mod exclusiv. * Dacă apar mai multe erori este afișată eroarea cu cea mai mare prioritate. Asupra unei erori se indică...
  • Seite 131 Legenda pentru Planul de citire Planul de service 1-01 2-01 Energia acumulată de la Volum acumulat de la punerea în punerea în funcțiune funcțiune 1-02-1 2-02 Test afișaj "totul conectat" Debitul actual 1-02-2 2-03 Test afișaj "totul deconectat" Temperatura de tur 1-02-3 2-04 Test afișaj "UHF ON/OFF"...
  • Seite 132 Simboluri (plăcuța de identificare/afișaj) Contor de căldură Modul ZVEI al interfeței este (energie termică) activ. Comunicarea aparate- lor TAVO este posibilă numai dacă este inactiv -> simbolul este stins. Contor de răcire CE M..Anul calibrării, serviciul (energie de răcire) numit, ...

  • Seite 133: Viktig Information

    • Teknisk personal som instruerats av Techem Avsedd användning Denna mätkapsel-värmemätare av typ 4.5.1 är uteslutande avsedd för fysikaliskt korrekt registrering av energiförbrukning. Mätaren är avsedd för cirkulationsvatten (vatten utan tillsatser) i värmetekniska anläggningar (undantag: se AGFW FW510). Det är inte tillåtet att göra modifieringar på...
  • Seite 134 Omgivningsvillkor • Driftvillkor/mätområde: Mätområde temperaturmätning: Q 0 °C...105 °C ∆Q 3 K...100 K Medium-temperaturområde (värmemätare): Q 15 °C...90 °C • Omgivningstemperatur: Q 5 °C...55 °C • Radio (när aktiverad): Sändarfrekvens: 868,95MHz Sändareffekt:< 25mW • Prestandamätning: Sekvens 32 sek • Installation: ej kondenserande rum (Undantaget volymmätdelen) • Volymmätdelar och temperaturgivare får inte separeras från räkneverket. Montering Allmänna monteringsanvisningar •...
  • Seite 135 Gör rent tätningsytorna på anslutningshuset och mätkapselns O-ring. Smörj in anslutningshusets tätningsytor med ett tunt lager kranfett. Skruva in mätkapseln i anslutningshuset så hårt det går för hand och använd sedan Techem-haknyckeln för att dra åt ytterligare mellan ett och max. varv.
  • Seite 136 fram till stoppanordningen av metall. Montering av temperaturgivare Returgivaren är antingen integrerad i mätkapseln eller måste monteras i anslutningshus- et. Framledningsgivare installeras i en särskild kulventil eller i ett gängat uttag som är godkänd för denna givartyp. – För framledningsvarianten gäller det motsatta. Kabellängden på...

  • Seite 137: Avslutande Arbeten

    • Medeltemperaturen får inte överstiga 90 °C. Funktionskontroll Öppna ventilerna i fram- och returledningarna. Kontrollera att skruvkopplingarna sluter tätt. Tryck på tangenten på mätaren för att slå på displayen. Avslutande arbeten Plombera anslutningskopplingarna och de båda temperaturgivarna. Väggmontering av räkneverket (alternativ) Beroende på...
  • Seite 138 Felåtgärder Innan du söker felet på själva värmemätaren ska du kontrollera följande punkter: • Är värmen i drift? – Är cirkulationspumpen på? • Är ventilerna fullständigt öppna? • Är ledningen ren (rengör ev. smutsfångaren)? • Är dimensioneringen ok? Vid felet F -6 ska du utföra följande steg: Kontrollera mätarens installation.
  • Seite 139 Information om Avläsningsnivå Servicenivå 1-01 2-01 ackumulerad energi sedan ackumulerad volym sedan idrifttag- idrifttagningen ningen 1-02-1 2-02 Skärmtest "allt på" momentant flöde 1-02-2 2-03 Skärmtest "allt av" Framledningstemperatur 1-02-3 2-04 Skärmtest "UHF ON/OFF" Returtemperatur 1-02-4 2-05 Registrerat-datumvärde Temperaturdifferens 1-02-6 2-06 Registrerat-datum* momentan effekt 2-07...
  • Seite 140 Symboler (Typskylt/skärm) Värmemätare Gränssnittets ZVEI- läge har (värmeenergi) aktiverats. Kommunikation med TAVO-enheter kan en- dast ske om denna funktion deaktiverats -> om symbolen inte lyser. Kylmätare CE M..Kalibrering, betecknings- (kylenergi) organ, ... Framledning PN / PS Trycknivå Returledning t.ex.

  • Seite 143: Konformitätserklärung

    Konformitätserklärung EG-Konformitätserklärung EC-Declaration of Conformity Für das Produkt For the product Kompaktwärmezähler Compact Heat Meter EG-Baumusterprüfbescheinigungen DE-16-MI004-PTB025 EC examination certificate no. Benannte Stelle, Modul, Zertifikat 0102, Physikalisch-Technische Bundesanstalt, D-38166 Braunschweig, Modul D, DE-M-AQ-PTB015 notified body number, modul, certificate bestätigen wir als Hersteller Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, D-69168 Wiesloch-Baiertal we confirm as the manufacturer dass das Produkt die Anforderungen erfüllt, die in den folgenden Richtlinien der Europäischen Gemeinschaft genannt...
  • Seite 144 5-01 1-01 2-01 4-01-1 4-01-2 5-02 1-02-1 2-02 4-02-1 4-02-2 5-03 2-03 1-02-2 4-03-1 4-03-2 5-04 1-02-3 2-04 4-04-1 4-04-2 1-02-4 2-05 1-02-6 2-06 2.07 2.08 2.09...
  • Seite 146 Techem Energy Services B.V. Takkebijsters 17-1 · NL -4817 BL Breda Techem spol. s r. o. Hattalova 12 · SK-831 03 Bratislava Techem Enerji Hizmetleri San.ve Tic. Ltd.Şti. Büyükdere Caddesi, Nevtron Plaza 119 · TK-34349 Istanbul Techem Services EOOD Prof. G.Pavlov Str.3 · BG 1111 Sofia...

Inhaltsverzeichnis
