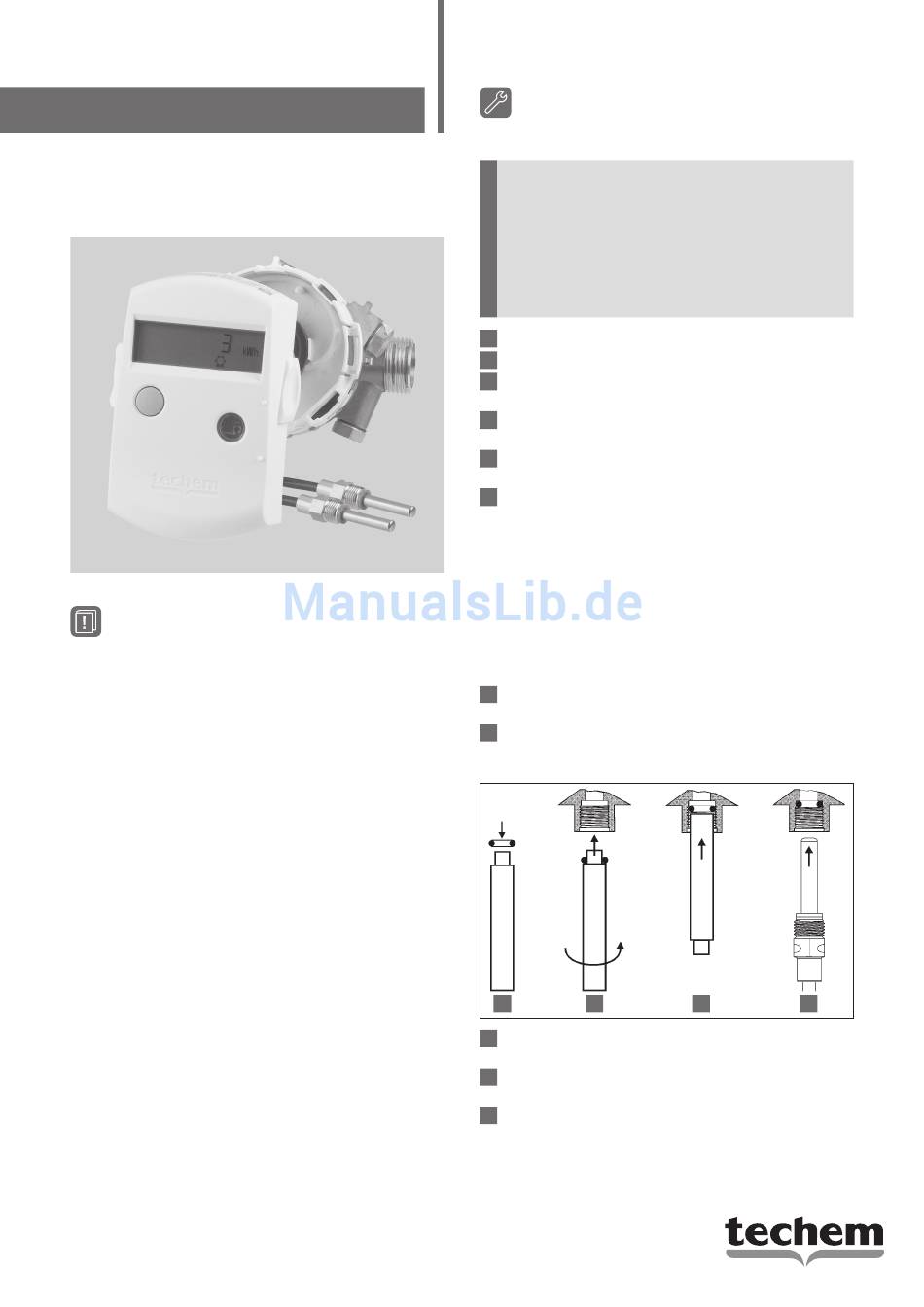

techem compact V ec Montageanleitung

Messkapsel-Kältezähler
compact V ec
Wichtige Hinweise
Zielgruppe
Diese Montageanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Geräteeigenschaften
•
Der Kältezähler wird mit 2 freien Temperaturfühlern
geliefert.
•
Der Kältezähler ist für den Temperaturbereich von 1 °C
bis 50 °C zugelassen.
•
Der Kältezähler ist für das Medium Wasser geeicht.
Beim Einsatz in Kühlkreisläufen mit Wasser-Glykol-Ge-
misch erlischt die Zulassung!
•
Das Rechenwerk ist abnehmbar.
•
Der Durchflusssensor ist gegen Betauungskondensat
geschützt.
•
Der Kältezähler ist funkfähig. Der Funk wird mit der
Software TAVO aktiviert (siehe TAVO-Onlinehilfe bzw.
TAVO-Handbuch).
Vorraussetzungen für die Montage
•
Der Kältezähler muss mit geeigneten Mitteln gegen
Magnetit und Schmutz geschützt sein (z. B. Schmutz-
fänger, Wasseraufbereitung, Filter).
•
Vor dem Schmutzfänger und hinter dem Kältezähler
müssen Absperrorgane eingebaut sein.
•
Anschlussstück und Einbausatz von Techem mit 2 Kugel-
hähnen sowie Spezial-Kugelhahn oder Spezial-T-Stück
müssen gemäß Montageanleitung installiert sein.
•
Mindestabstand zu Stromleitungen 300 mm.
MONTAGEANLEITUNG
Montage
Montage des Durchflusssensors
!
Den Durchflusssensor nur in den Strang einbauen,
für den er vorgesehen ist – die Rücklaufvariante in
den thermisch geringer belasteten Rücklauf und
die Vorlaufvariante in den Vorlauf. Die Information
zum Einbauort ist auf dem Typenschild aufgedruckt.
Die Einbaulage des Durchflusssensors ist nach
oben, nach vorne oder nach unten wählbar.
Innerhalb einer Liegenschaft einheitlich montieren!
1 Leitung gründlich spülen.
2 Absperrorgane im Vor- und Rücklauf schließen.
3 Blinddeckel des Anschlussstücks (ASS) gegen den
Uhrzeigersinn herausdrehen.
4 Dichtflächen des Anschlussstücks und O-Ring des
Durchflusssensors reinigen.
5 Dichtflächen des Anschlussstücks dünn einfetten.
Hahnfett verwenden (z. B. Techem-Artikel-Nr. 160 956).
6 Durchflusssensor handfest in das Anschlussstück
einschrauben und mit dem Techem-Hakenschlüssel
um 1/8 bis max. 1/4 Umdrehung anziehen.
Montage der Temperaturfühler
Die Temperaturfühler sind mit weißen Fähnchen aus-
gestattet, auf denen der Einbauort angegeben ist.
Bauen Sie die Temperaturfühler entsprechend dieser
Vorgabe im Vor- und Rücklauf ein.
Bei der Montage der beiden Fühler gehen Sie so vor:
1 Verschlussschraube aus dem Spezial-Kugelhahn
bzw. Anschlussstück herausschrauben.
2 Einen O-Ring aus dem beiliegenden Set auf den
Montagestift aufsetzen. Der zweite O-Ring dient als
Ersatz.
2 3
3 Den O-Ring mit dem Montagestift in die Bohrung
der Verschlussschraube hineindrehen.
4 Den O-Ring mit dem anderen Ende des Montagestif-
tes endgültig positionieren.
5 Temperaturfühler mit Messingschraube in die
Bohrung der Verschlussschraube einsetzen und
handfest anziehen.
4 5
