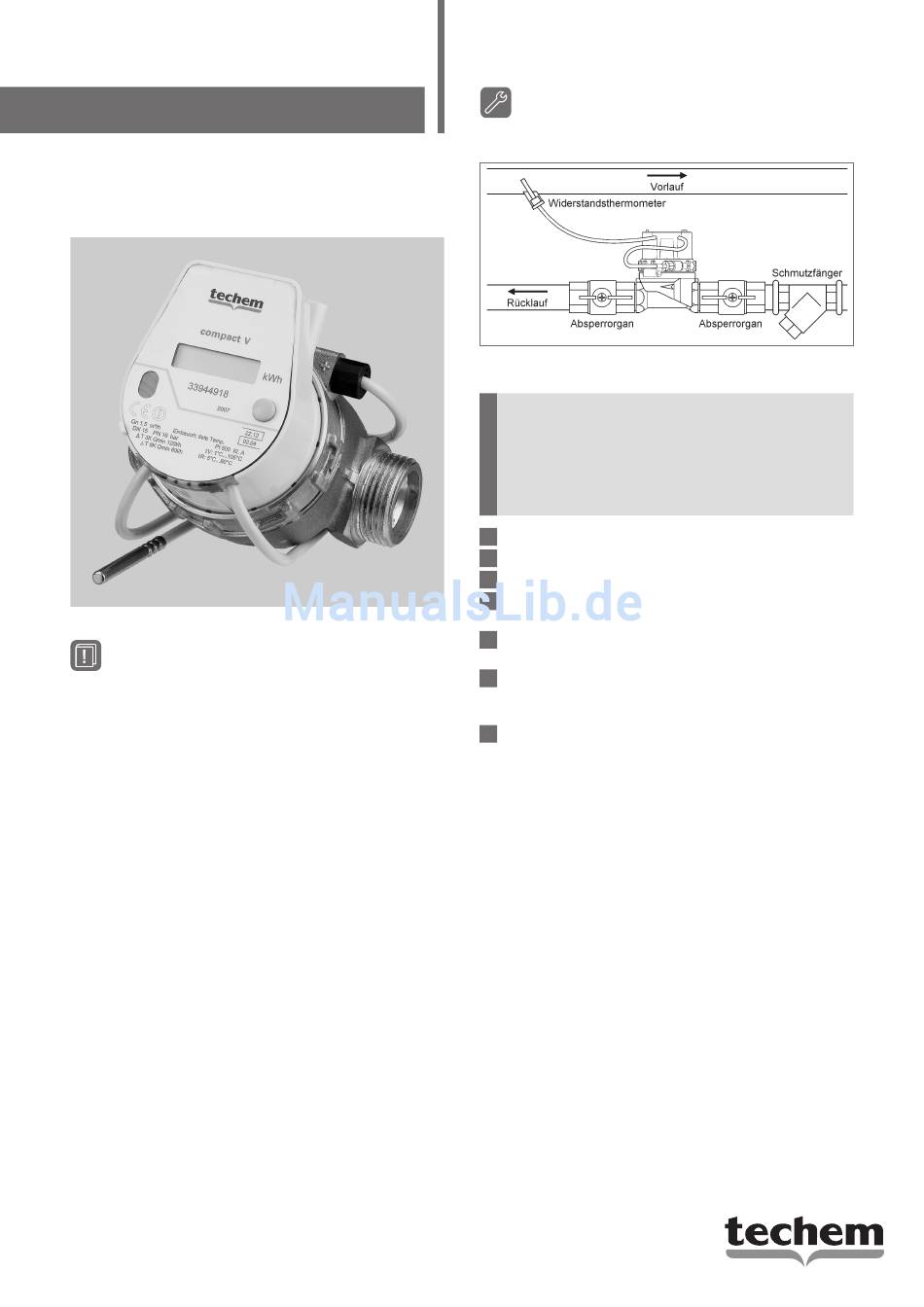

techem compact V Montageanleitung

Messkapsel-Wärmezähler
compact V
Wichtige Hinweise
Zielgruppe
Diese Montageanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Geräteeigenschaften
•

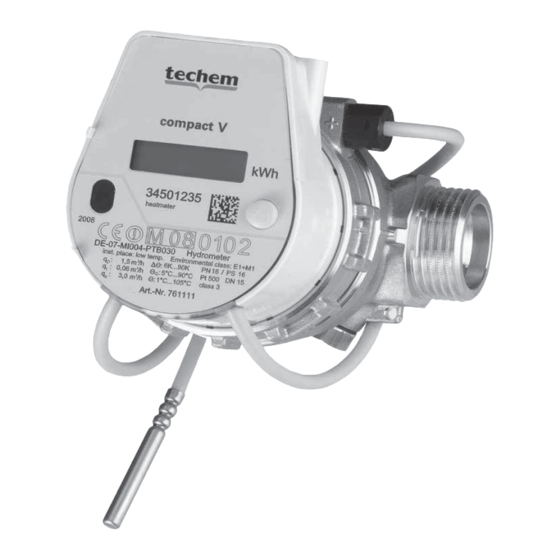

Der Messkapsel-Wärmezähler compact V ist in 2 Vari-
anten lieferbar: mit integriertem Rücklauf- und freiem
Vorlauffühler (siehe Abb. oben) oder mit 2 freien
Temperaturfühlern.
•
Das Rechenwerk ist nicht abnehmbar.
•
Der Wärmezähler ist funkfähig. Der Funk wird mit der
Software TAVO aktiviert (siehe TAVO-Onlinehilfe bzw.
TAVO-Handbuch).
Vorraussetzungen für die Montage
•
Der Wärmezähler muss mit geeigneten Mitteln gegen
Magnetit und Schmutz geschützt sein (z. B. Schmutz-
fänger, Wasseraufbereitung, Filter).
•
Vor dem Schmutzfänger und hinter dem Wärmezähler
müssen Absperrorgane eingebaut sein.
•
Anschlussstück und Einbausatz von Techem mit 2 Kugel-
hähnen sowie Spezial-Kugelhahn oder Spezial-T-Stück
müssen gemäß Montageanleitung installiert sein.
•
Den Wärmezähler nur in den Strang einbauen, für den
er konstruiert ist – die Rücklaufvariante in den Strang
mit der tiefen Temperatur und die Vorlaufvariante in
den Strang mit der hohen Temperatur. – Die Informa-
tion zum Einbauort finden Sie auf dem Typenschild.
Der Zähler kann nicht umprogrammiert werden.
MONTAGEANLEITUNG
Montage
Beispiel einer Komplettinstallation
Montage des Messkapsel-Wärmezählers
!
Die Einbaulage ist beliebig – horizontal, horizontal
gekippt, Überkopf-Einbau mit dem Display nach
unten oder Steig-/Fallrohreinbau.
Innerhalb einer Liegenschaft einheitlich montieren!
Die Anzeige muss jederzeit zugänglich und ohne
Hilfsmittel ablesbar sein.
1 Leitung gründlich spülen.
2 Absperrorgane im Vor- und Rücklauf schließen.
3 Blinddeckel gegen den Uhrzeigersinn herausdrehen.
4 Dichtflächen des Anschlussstücks und O-Ring der
Messkapsel reinigen.
5 Dichtflächen des Anschlussstücks dünn einfetten.
Hahnfett verwenden (z. B. Techem-Artikel-Nr. 160 958).
Messkapsel in das Anschlussstück handfest ein-
6
schrauben und mit dem Techem-Hakenschlüssel um
1/8 bis max. 1/4 Umdrehung anziehen.
7 Rechenwerk in eine gut ablesbare Position drehen.
