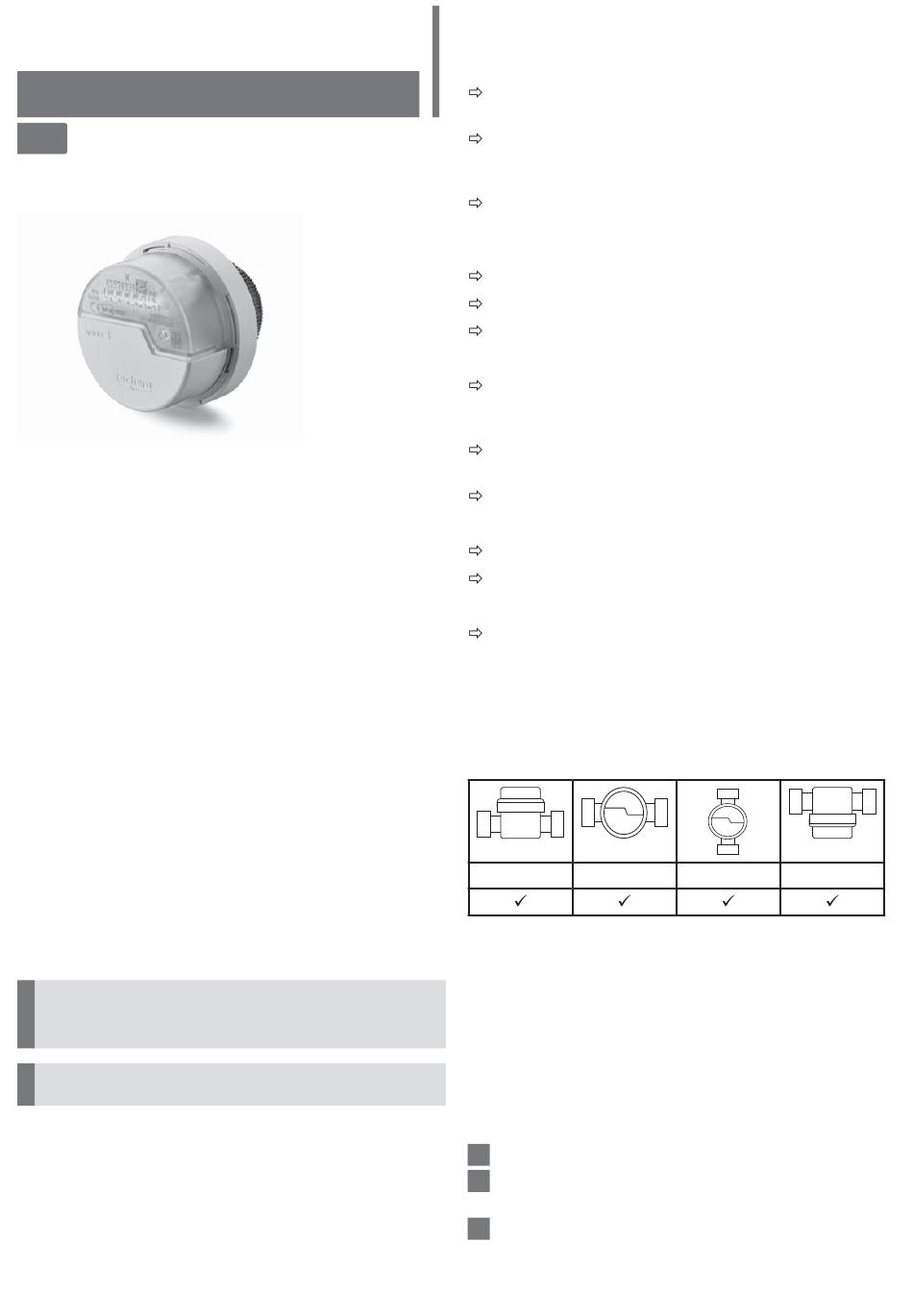

ORIGINALMONTAGEANLEITUNG
Messkapsel-Wasserzähler
DE
radio 3 / vario 3 (MID)
Geometrie MOC
Beispielbild mit Haubensegment
Zählwerk mit:
• MOC Geometrie für für Elster (ABB) MO-C An-
schlussstücke
• CE-Kennzeichnung • Serien-Nummer
• Metrologische Eigenschaften
• Metrologiekennzeichnungen inklusive Nummer
des Baumusterprüfzertifikates
• Kaltwasser-(T30)/Warmwasserversion (T90)
Lieferumfang:
• Betriebsanleitung mit Konformitätserklärung
• 1 Wasserzähler • L - Dichtring• Plombiermittel
• Funkmodul (optional)
Wichtige Hinweise
Zielgruppe
• Qualifizierte Fachhandwerker
• Durch Techem unterwiesenes Fachpersonal
Bestimmungsgemäße Verwendung
Wasserzähler dienen ausschließlich zur Verbrauch-
serfassung von Trinkwasser. Je nach Ausführung
sind sie für Kalt- oder Warmwasser geeignet.
Ein Umbau der Wasserzähler ist nicht gestattet.
!
Wird ein plombierter Zähler von einer nicht von
Techem beauftragten Person beschädigt oder
entfernt, erlischt die Eichgültigkeit.
!
Der Transport erfolgt in der Originalverpackung.
Sicherheits- und Gefahrenhinweise
Hygiene im Trinkwasserbereich beachten:
Zähler erst unmittelbar vor Einbau aus Ver-
packung nehmen.
Eine Berührung und Verunreinigung der mit Trink-
wasser in Kontakt kommenden Oberflächen ist
unbedingt zu vermeiden.
Nur für Trinkwasser zugelassenes Schmiermittel,
z. B. Techem-Hahnfett (Art. Nr. 160958) nutzen!
Beschädigung vermeiden:
Nur beiliegenden L - Dichtring verwenden.
Dichtflächen kontrollieren und ggf. reinigen.
Gewinde prüfen.
Abrechnungsfehler vermeiden:
Nicht in tieferes MOE Anschlussstück montie-
ren! Montage ist möglich, führt aber zu erheb-
lichen Messfehlern!
Wasserzähler nicht in Zirkulationsleitungen
montieren.
Auf Fließrichtung achten!
Lagerung
max. 50°C
trocken und frostfrei
Funkmodul beim Wasserzähler radio 3
Ein Batteriewechsel ist weder erforderlich noch
zulässig.
Montage
Zulässige Einbaulagen
Genauigkeitsklasse R xxxH / xxxV
H
V
H = Horizontal, V = Vertikal
Voraussetzungen:
• Zähler mit Funkmodul: Abstand zu Stromlei-
tungen ≥ 300 mm.
• Absperreinrichtungen für einen späteren Zähler-
tausch.
• Am Leitungsnetz angeschlossene Geräte ab-
schalten, um Beschädigungen durch Überdruck
oder Übertemperatur zu vermeiden.
Montage der Messkapsel
1
Leitungen gründlich spülen.
2
Absperreinheit vor dem Anschlussstück schlie-
ßen.
3
Vorkehrungen treffen, damit evtl. an der Rohrlei-
tung angeschlossene Geräte nicht beschädigt
werden (z.B. Boiler/ Sicherungen ausschalten)
V
V
