Wärmezähler-Rechenwerk
D
classic S II (MID)
EN
Wichtige Hinweise
Zielgruppe
Diese Betriebsanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Plombierung und Verkabelung
!
Die Plombierung am Rechenwerk darf nicht verletzt
werden! Eine verletzte Plombierung hat das
sofortige Erlöschen der Werksgarantie und der
Eichung zur Folge. Die mitgelieferten Kabel dürfen
nicht gekürzt werden.
Sicherheitshinweise
!
Die Vorschriften für den Einsatz von Rechenwerken
sind zu beachten!
Die Vorschriften für Elektroinstallationen sind zu
beachten! Die Installation darf nur durch einen
Fachbetrieb des Installations- und/ oder Elektro-
gewerbes durch Personal vorgenommen werden,
welches im Umgang und der Installation elektri-
scher Geräte mit Niederspannung (bis 1000 V)
geschult ist.
Alle Hinweise, die im Datenblatt des Rechenwerkes
aufgeführt sind, müssen beachtet werden.
Medium: Wasser ohne Zusätze oder mit Glykol-Zu-
satz in spezifizierter Zusammensetzung.
Eichrelevante Sicherungszeichen des Rechenwerks
dürfen nicht beschädigt oder entfernt werden!
Andernfalls entfallen Garantie und Eichgültigkeit
des Gerätes. Anwenderplomben dürfen nur von
autorisierten Personen zu Servicezwecken entfernt
und müssen anschließend erneuert werden.
All manuals and user guides at all-guides.com
BETRIEBSANLEITUNG
OPERATING
INSTRUCTIONS

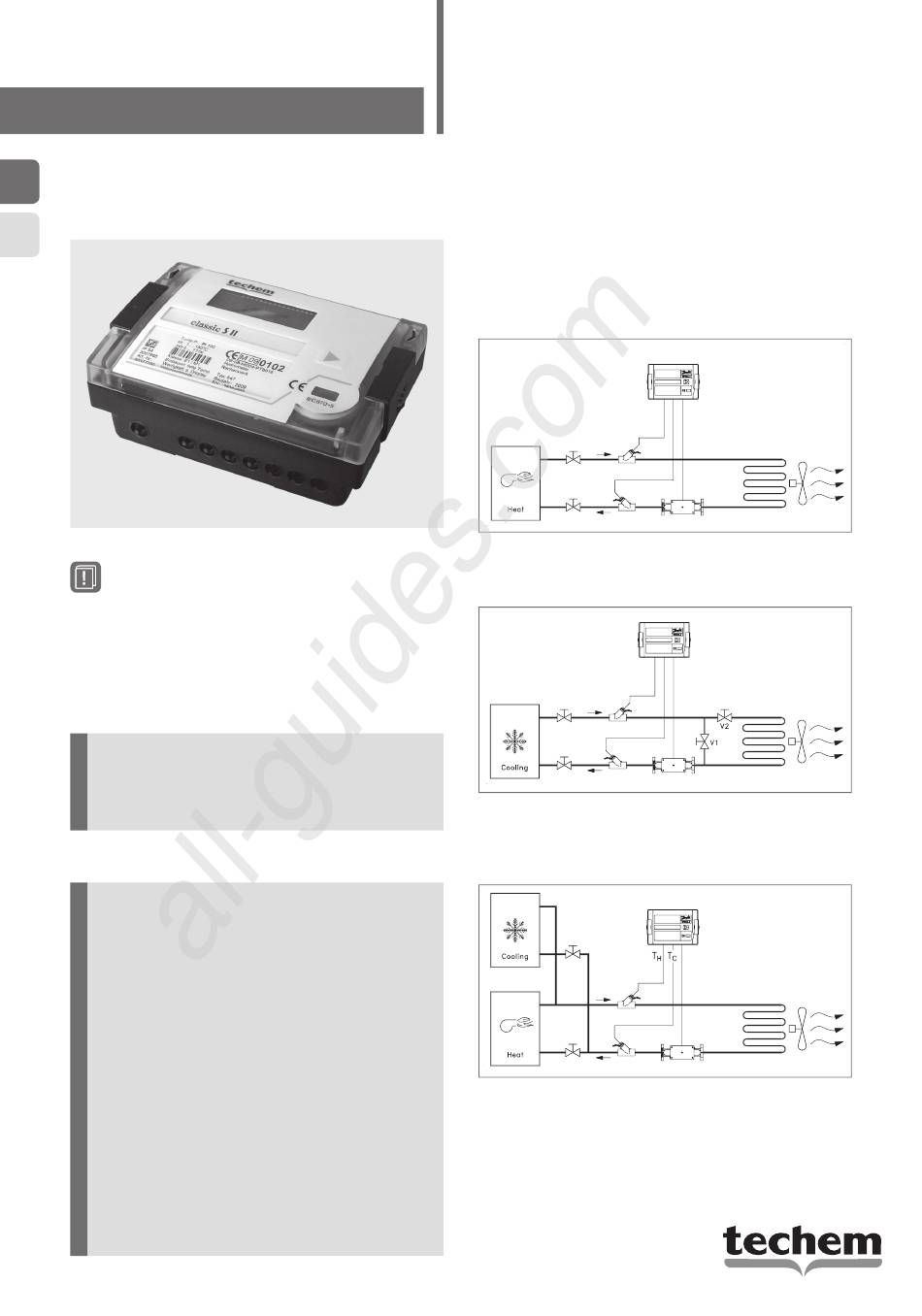

Einsatzmöglichkeiten
In den folgend dargestellten Beispielen sind Volumen-
Messeinrichtung, Temperaturfühler und Rechenwerk so
installiert, dass die aufgewandte Energie registriert wird.
Bitte beachten Sie, dass es sich hier um rein schemati-
sche Darstellungen handelt.
Der einzubauende Zähler muss immer mit dem Einbau-
ort übereinstimmen (siehe Typenschild). Beim Wärme-
zähler ist der Rücklauf der Strang mit der tiefen Tempe-
ratur und der Vorlauf der Strang mit der hohen Tempera-
tur. Beim Kältezähler ist dies umgekehrt.
Beheizung und temperierte Belüftung
Der Wärmezähler registriert die erzeugte Wärmeenergie.
Klimaanlage/Kälteanlage
Hier registriert der Wärmezähler die für den Klimatisie-
rungsaufwand angefallene Energie.
Heizung, Lüftung und Klima
Bei dieser Installation werden sowohl die für den Hei-
zungs- als auch den Klimabereich angefallenen Energie-
mengen aufgezeichnet.
Rechenwerk
für tiefe Temperatur
Rechenwerk
für hohe Temperatur
Inhaltsverzeichnis
loading

Verwandte Anleitungen für techem classic S II

Inhaltszusammenfassung für techem classic S II

  • Seite 1 Wärmezähler-Rechenwerk Bitte beachten Sie, dass es sich hier um rein schemati- sche Darstellungen handelt. classic S II (MID) Der einzubauende Zähler muss immer mit dem Einbau- ort übereinstimmen (siehe Typenschild). Beim Wärme- zähler ist der Rücklauf der Strang mit der tiefen Tempe- ratur und der Vorlauf der Strang mit der hohen Tempera- tur.

  • Seite 2: Montage

    Für den Anschluss der Temperaturfühler in 4-Leiter-Tech- Beschlag (liegt bei), nik müssen Sie ein Kabel 2 x 2 x 0,8² verwenden. Hierfür Gewindeschrauben stehen die Techem-Artikel-Nr. 369 225 (Kabelrolle 25 m) (3,5x35 mm) und oder Artikel-Nr. 369 250 (Kabelrolle 50 m) zur Verfügung. Dübeln.

  • Seite 3: Anschluss Der Temperaturfühler

    Einen O-Ring aus dem beiliegenden Set auf den Montagestift aufsetzen. Der zweite O-Ring dient Kabelverlängerung als Ersatz. Für die Kabelverlängerung verwenden Sie die Techem Den O-Ring mit dem Montagestift in die Bohrung AP- Dose (Art.-Nr.: 180 650) und beachten die entspre- der Verschlussschraube hineindrehen.

  • Seite 4: Anschluss Netzteilmodul 230V Ac

    All manuals and user guides at all-guides.com Anschluss Netzteilmodul 230V AC Nach der Installation des Netzkabels ist die Kunst- stoffabdeckung als Schutz vor der Berührung Span- Technische Merkmale für externe Spannungsversorgung: nung führender Teile und als Zugentlastung mittels • 230V bzw. 24V Wechselspannungsmodul, der beiden Schrauben fest anzubringen.

  • Seite 5: Montage Der Funktionsmodule

    All manuals and user guides at all-guides.com Montage des M-Bus-Kommunikationsmoduls Montage der Funktionsmodule Für das M-Bus-Kommunikationsmodul ist der Steckplatz 1 Für die Funktionsmodule (Impulseingang oder Impulsaus- vorgesehen (siehe Abbildung im Abschnitt „Schnittstel- gang) ist der Steckplatz 2 vorgesehen (siehe Abbildung len des Rechenwerks“).

  • Seite 6: Impulsausgangsmodul

    All manuals and user guides at all-guides.com Impulsausgangsmodul Bedienung Der Zähler stellt Pegel für zwei optionale Impulsausgänge Das Wärmezähler-Rechenwerk classic S II ist vollelekro- zur Verfügung, die mit Hilfe der HYDRO-SET-Software frei nisch und verfügt über einen Datenspeicher, der es programmierbar sind. Standardmäßig ist der Energieim- ermöglicht, die Werte der Vormonate mit den aktuellen...
  • Seite 7 All manuals and user guides at all-guides.com Anzeigen in der Hauptschleife (Schleife 1): Anzeigen in der Infoschleife (Schleife 3): Akkumulierte Aktuelles Datum Energie KT=kurzer Tastendruck (< 3 Sekunden) Sekundär- „SEC_Adr“ Volumen adresse Durchfluss „Pri_Adr“ Primäradresse „Pt 100“ oder Leistung „Pt 500“ (*) Hohe Tiefe Monatsmax.

  • Seite 8: Eu-Konformitätserklärung

    EU Konformitätserklärung Datum Monats- Energie Volumen letzter Vormonat Hiermit erklärt die HYDROMETER GmbH als Hersteller des Wärmezähler-Rechenwerks classic S II, dass dieses Gerät den grundlegenden Anforderungen und den rele- vanten Vorschriften folgender Richtlinien entspricht: Max. Leistung Max. Durchfluss • EMV-Richtlinie (2004/108/EG), •...
