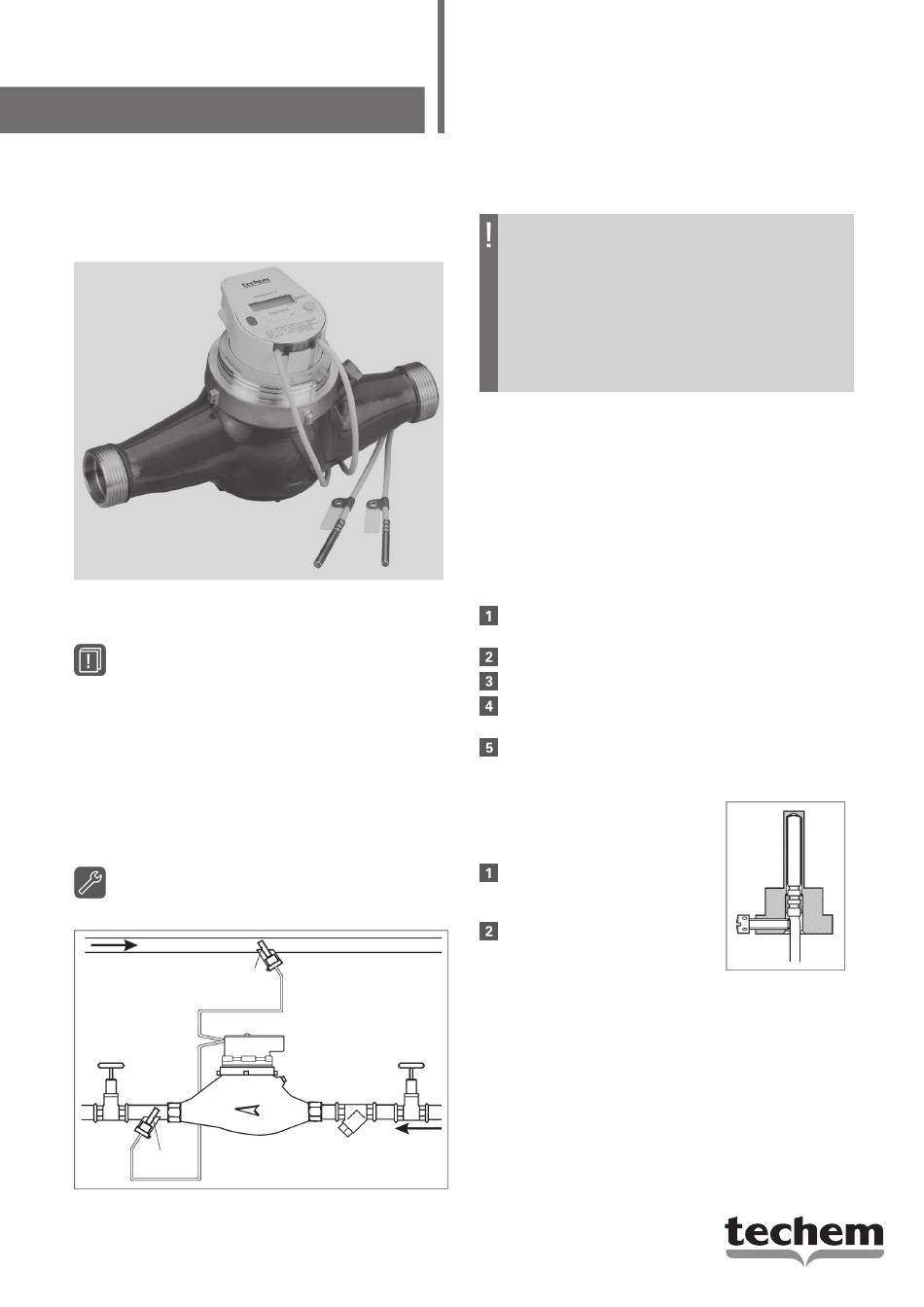

techem compact IV Montageanleitung

MONTAGE ANLEITUNG

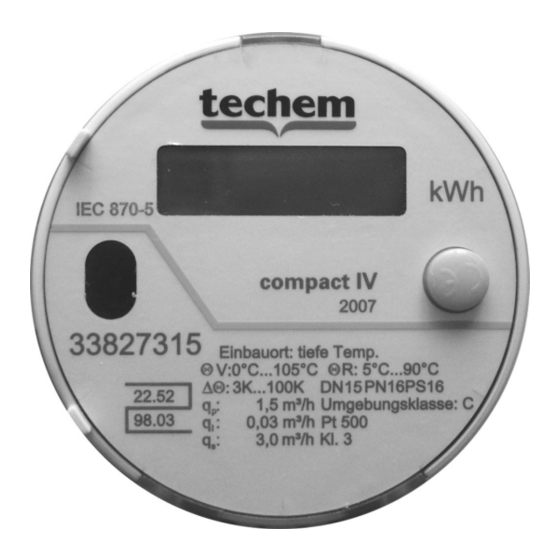

Kompakt-Wärmezähler compact
IV mit Volumenmessteil WZM,
WZM S/F
Kompakt-Wärmezähler compact V mit Volumenmessteil WZM
Wichtige Hinweise
Zielgruppe
Diese Montageanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir daher
nicht an.
Geräteeigenschaften
Der Wärmezähler ist funkfähig. Der Funk wird mit der
Software TAVO aktiviert (siehe TAVO-Onlinehilfe bzw.TAVO-
Handbuch).
Montage
Beispiel einer Komplett-Installation
Vorlauf Widerstands-
thermometer
Absperrorgan
Widerstands-
thermometer
Voraussetzungen für die Montage
• Der Wärmezähler muss mit geeigneten Mitteln gegen
Magnetit und Schmutz geschützt sein (z. B.
Schmutzfänger, Wasseraufbereitung, Filter).
• Vor dem Schmutzfänger und hinter dem Wärmezähler
müssen Absperrorgane eingebaut sein.
• Der Einbausatz von Techem muss gemäß
Montageanleitung installiert sein.
Montage des Kompakt-Wärmezählers
• Den Wärmezähler nur in der Einbaulage montieren, für die
er konstruiert ist – Zähler für waagerechten Einbau in
waagerechte Leitungen, Steigrohrzähler in Steigleitungen
(Fließrichtung nach oben), Fallrohrzähler in Fallrohre
(Fließrichtung nach unten).
• Volumenmessteile nur mit dem Display nach oben
montieren. Sonst wird die Beglaubigung ungültig.
• Innerhalb einer Liegenschaft einheitlich montieren! Die
Anzeige muss jederzeit zugänglich und ohne Hilfsmittel
ablesbar sein.
Montage der Temperaturfühler in Tauchhülsen
Vor- und Rücklauffühler müssen
jederzeit ausgebaut werden
können. – Achten Sie darauf, z. B.
bei der Isolierung der Leitungen.
Bei längeren Tauchhülsen kann es
vorkommen, dass die Befestigung
nur noch am Kabel möglich ist. –
Dabei das Kabel nicht beschädigen.
Für die Montage der Temperaturfühler können Sie auch ein
Absperrorgan
Spezial-T-Stück mit Tauchhülse von Techem verwenden.
Schmutzfänger Rücklauf
Beim Einbau der Temperaturfühler müssen Sie die Beim Einbau der Temperaturfühler müssen Sie die
nationalen Richtlinien beachten. nationalen Richtlinien beachten.
• Bei Rohrleitungen =< DN 25 sollen die • Bei Rohrleitungen =< DN 25 sollen die
Temperaturfühler direkt eintauchend eingebaut Temperaturfühler direkt eintauchend eingebaut
werden. Dabei Techem-Spezial-Kugelhähne werden. Dabei Techem-Spezial-Kugelhähne
verwenden. verwenden.
• Bei Rohrleitungen > DN 25 dürfen die Fühler nur in • Bei Rohrleitungen > DN 25 dürfen die Fühler nur in
zugelassene Tauchhülsen (z. B. Techem- zugelassene Tauchhülsen (z. B. Techem-
Tauchhülsen) installiert werden. Tauchhülsen) installiert werden.
Leitung gründlich spülen – dabei noch das
Zählerersatzstück verwenden
Absperrorgane im Vor- und Rücklauf schließen.
Zählerersatzstück demontieren.
Wärmezähler einbauen – dabei unbedingt die
mitgelieferten neuen Dichtungen verwenden.
Rechenwerk in eine gut ablesbare Position drehen.
Temperaturfühler bis zum
Anschlag in die Tauchhülse
einschieben.
Temperaturfühler mit der
Feststellschraube arretieren.
