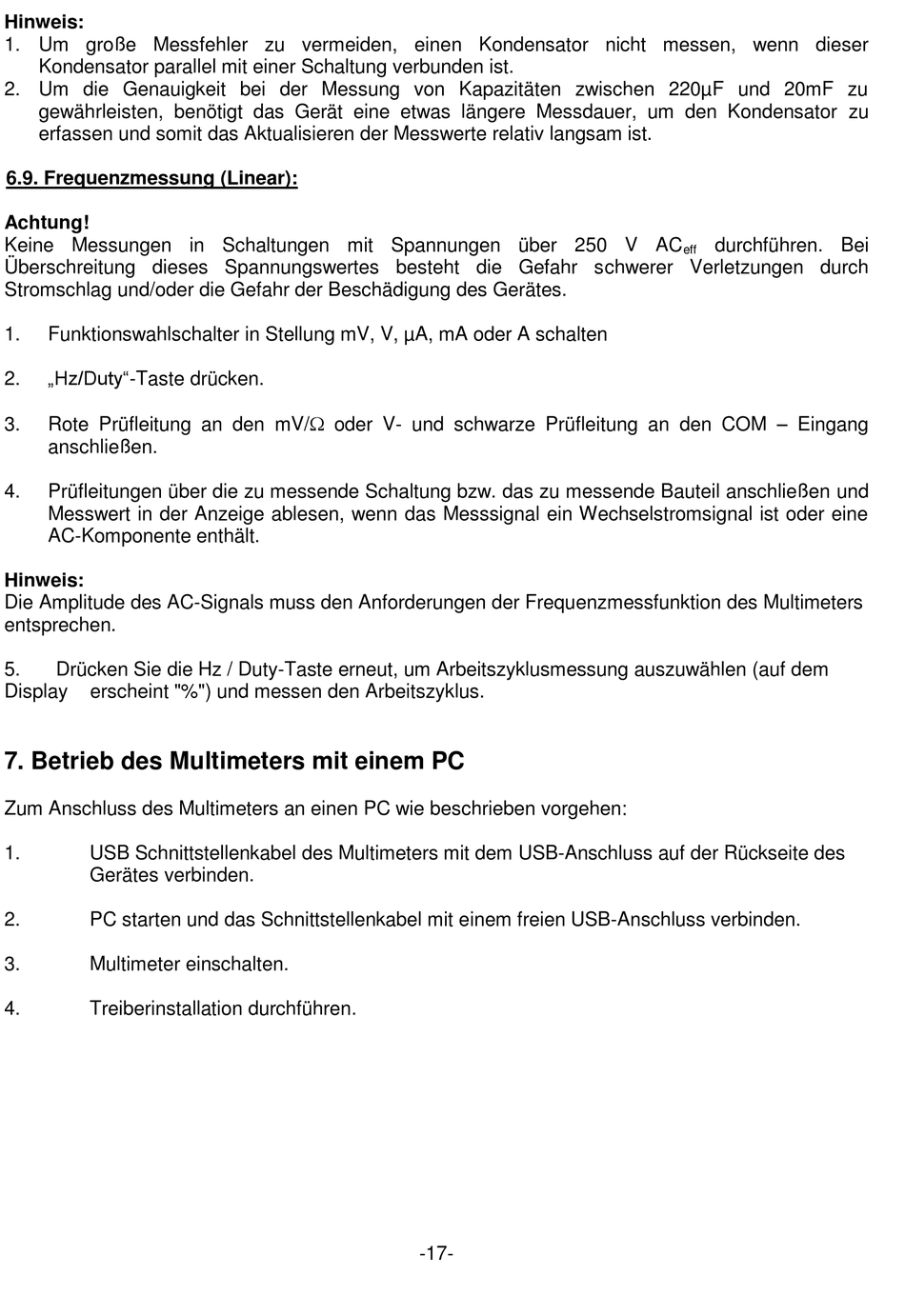

Betrieb Des Multimeters Mit Einem Pc - PeakTech 4090 Bedienungsanleitung

Hinweis:
1. Um große Messfehler zu vermeiden, einen Kondensator nicht messen, wenn dieser
Kondensator parallel mit einer Schaltung verbunden ist.
2. Um die Genauigkeit bei der Messung von Kapazitäten zwischen 220µF und 20mF zu
gewährleisten, benötigt das Gerät eine etwas längere Messdauer, um den Kondensator zu
erfassen und somit das Aktualisieren der Messwerte relativ langsam ist.
6.9. Frequenzmessung (Linear):
Achtung!
Keine Messungen in Schaltungen mit Spannungen über 250 V AC
Überschreitung dieses Spannungswertes besteht die Gefahr schwerer Verletzungen durch
Stromschlag und/oder die Gefahr der Beschädigung des Gerätes.
1. Funktionswahlschalter in Stellung mV, V, µA, mA oder A schalten
„Hz/Duty"-Taste drücken.
2.
Rote Prüfleitung an den mV/ oder V- und schwarze Prüfleitung an den COM – Eingang
3.
anschließen.
4. Prüfleitungen über die zu messende Schaltung bzw. das zu messende Bauteil anschließen und
Messwert in der Anzeige ablesen, wenn das Messsignal ein Wechselstromsignal ist oder eine
AC-Komponente enthält.
Hinweis:
Die Amplitude des AC-Signals muss den Anforderungen der Frequenzmessfunktion des Multimeters
entsprechen.
5. Drücken Sie die Hz / Duty-Taste erneut, um Arbeitszyklusmessung auszuwählen (auf dem
Display erscheint "%") und messen den Arbeitszyklus.

7. Betrieb des Multimeters mit einem PC

Zum Anschluss des Multimeters an einen PC wie beschrieben vorgehen:
1. USB Schnittstellenkabel des Multimeters mit dem USB-Anschluss auf der Rückseite des
Gerätes verbinden.
2. PC starten und das Schnittstellenkabel mit einem freien USB-Anschluss verbinden.
3. Multimeter einschalten.
4. Treiberinstallation durchführen.
-17-
