Fig. 4
B
A
Fig. 4.1
Fig. 5
2
4
3
16
C
B
1
Aufstellen
Bereiten Sie den Arbeitsplatz, an dem die Maschine
stehen soll, vor. Schaffen Sie ausreichend Platz, um si-
cheres, störungsfreies Arbeiten zu ermöglichen.
Die Maschine ist zum Arbeiten auf ebenen Flächen kon-
zipiert und muss auf ebenem, festen Untergrund stand-
sicher aufgestellt werden.

Montage

Aus verpackungstechnischen Gründen ist Ihr woodster
Holzspalter nicht komplett montiert.

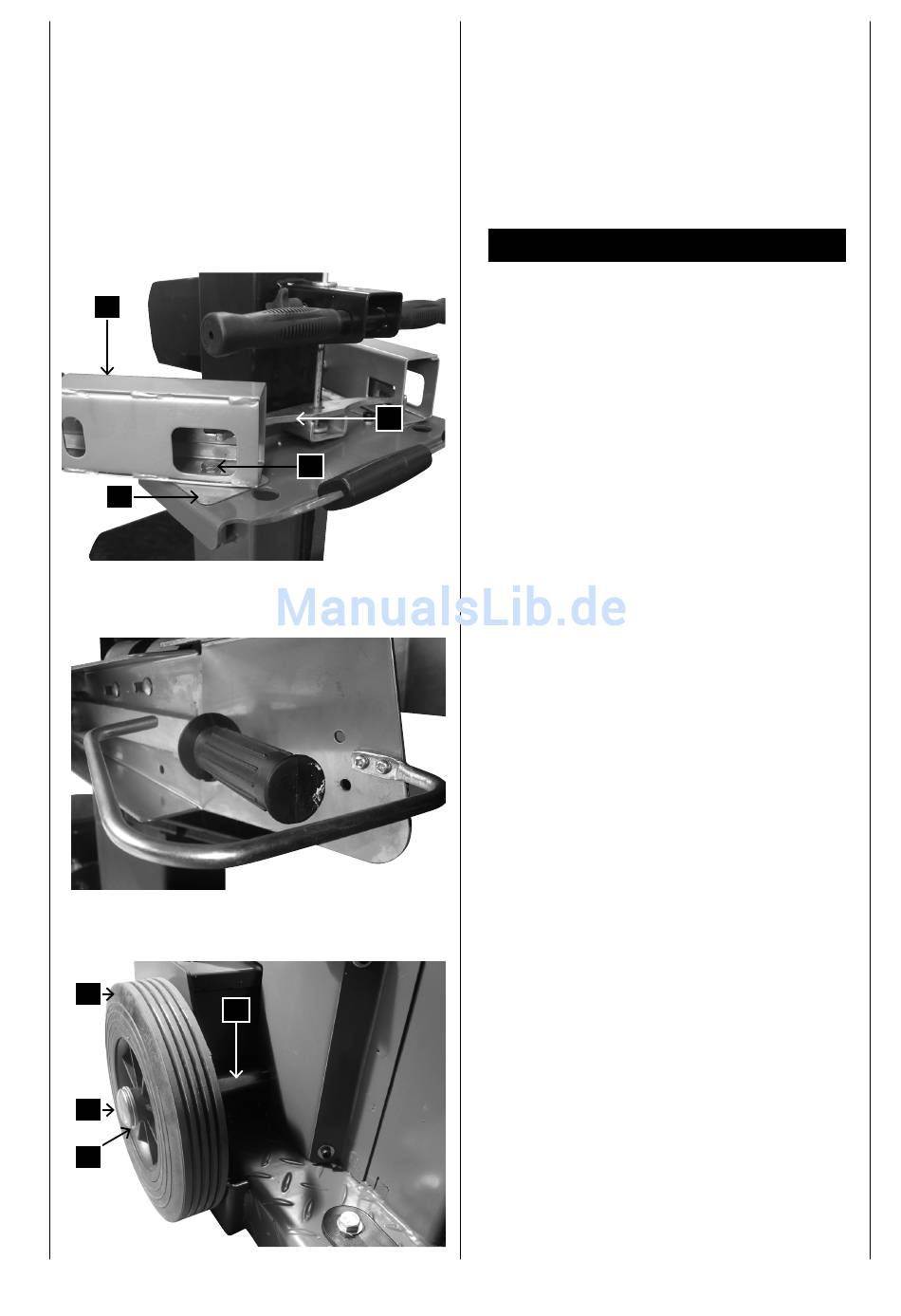

Bedienarme montieren, Fig. 4
• Fetten Sie das Gleitblech (A) leicht ein.
• Bedienarm (B) mit der Aussparung in die Querverbin-
dung (C) einführen.
• Sechskantschraube M 8 x 30,(D) mit Scheibe von
oben einsetzen, mit Scheibe und Sicherungsmutter
von unten festziehen, dass sich der Bedienarm noch
bewegen lässt.
Sicherungsbügel an Bedienarme montieren, Fig. 4.1
Sicherungsbügel mit 2 Kreuzschlitzschrauben, 2 Schei-
ben und 2 Stoppmuttern an beide Bedienarme fest-
schrauben.
Laufräder montieren, Fig. 5
• Radachse (1) durch die Bohrungen stecken.
• Beidseitig je eine Scheibe, Laufrad (2), Scheibe (3)
montieren.
• Sicherungskappe (4) beidseitig aufdrücken.
