Arbeitshinweise

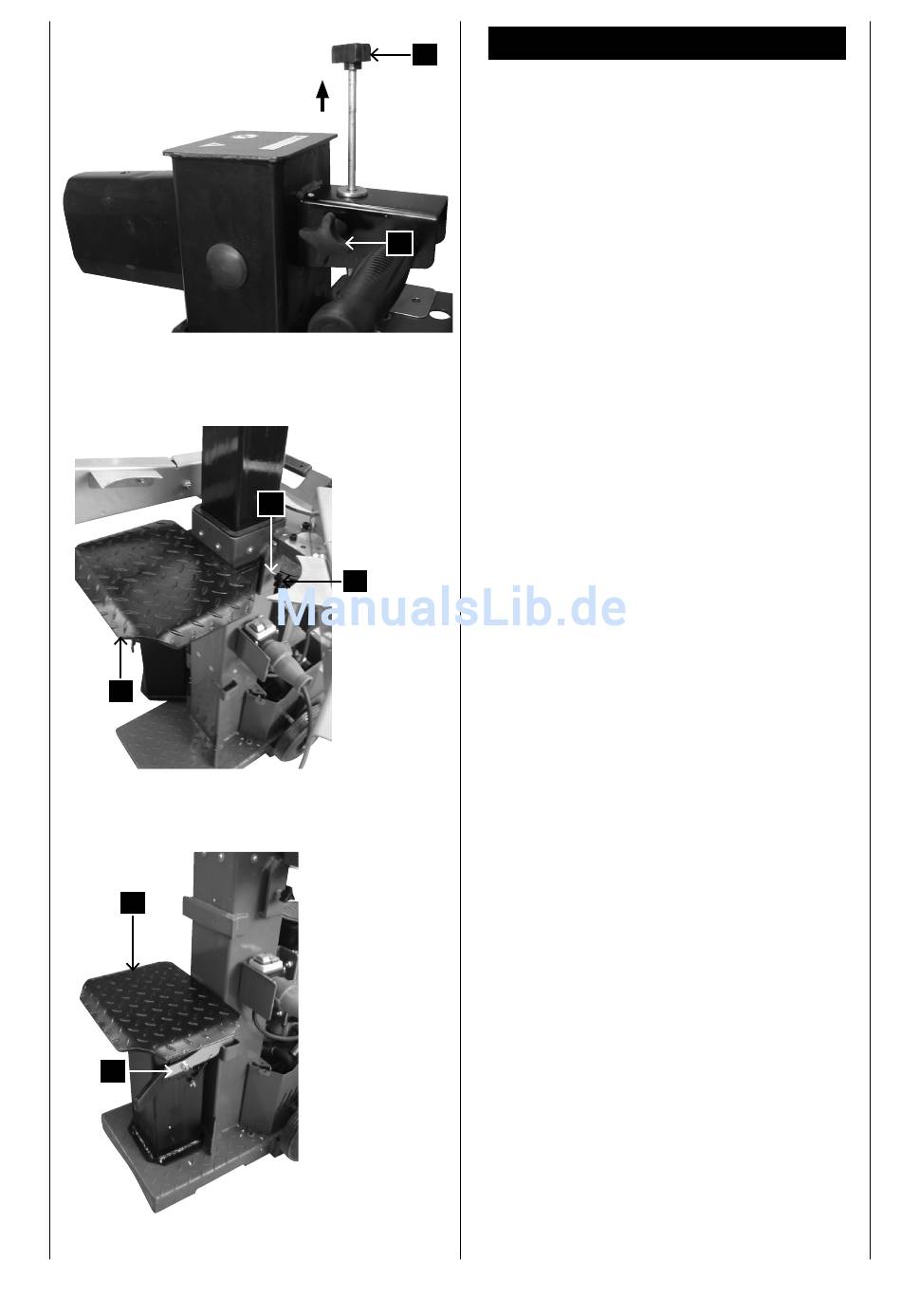

Fig. 6
B
Hubbegrenzung bei Kurzholz, Fig. 6
Untere Spaltmesserposition ca. 10 cm über Spalttisch
• Spaltmesser auf gewünschte Position fahren
• einen Bedienarm loslassen
• Motor ausschalten
• den zweiten Bedienarm loslassen
• die Feststellschraube A lösen
• die Hub-Einstellstange B nach oben führen, bis sie
A
von der Feder gestoppt wird
• die Feststellschraube A wieder anziehen.
• Motor einschalten
• obere Position überprüfen.
Stecktisch für Kurzholz bis 59 cm. Fig. 7.1
Fig. 7.1
Stecktisch A durch die Laschen (1) einführen und einras-
ten.
Stecktisch mit Knebelschraube (2) beidseitig sichern.
1
2
A
Schwenktisch für Kurzholz bis 88 cm. Fig. 7.2
Fig. 7.2
Zum Spalten von Kurzholz für Stämme bis 88 cm wird
der untere Spalttisch B in Arbeitsstellung eingeschwenkt
B
und mit dem Verriegelungshaken (3) gesichert.
3
