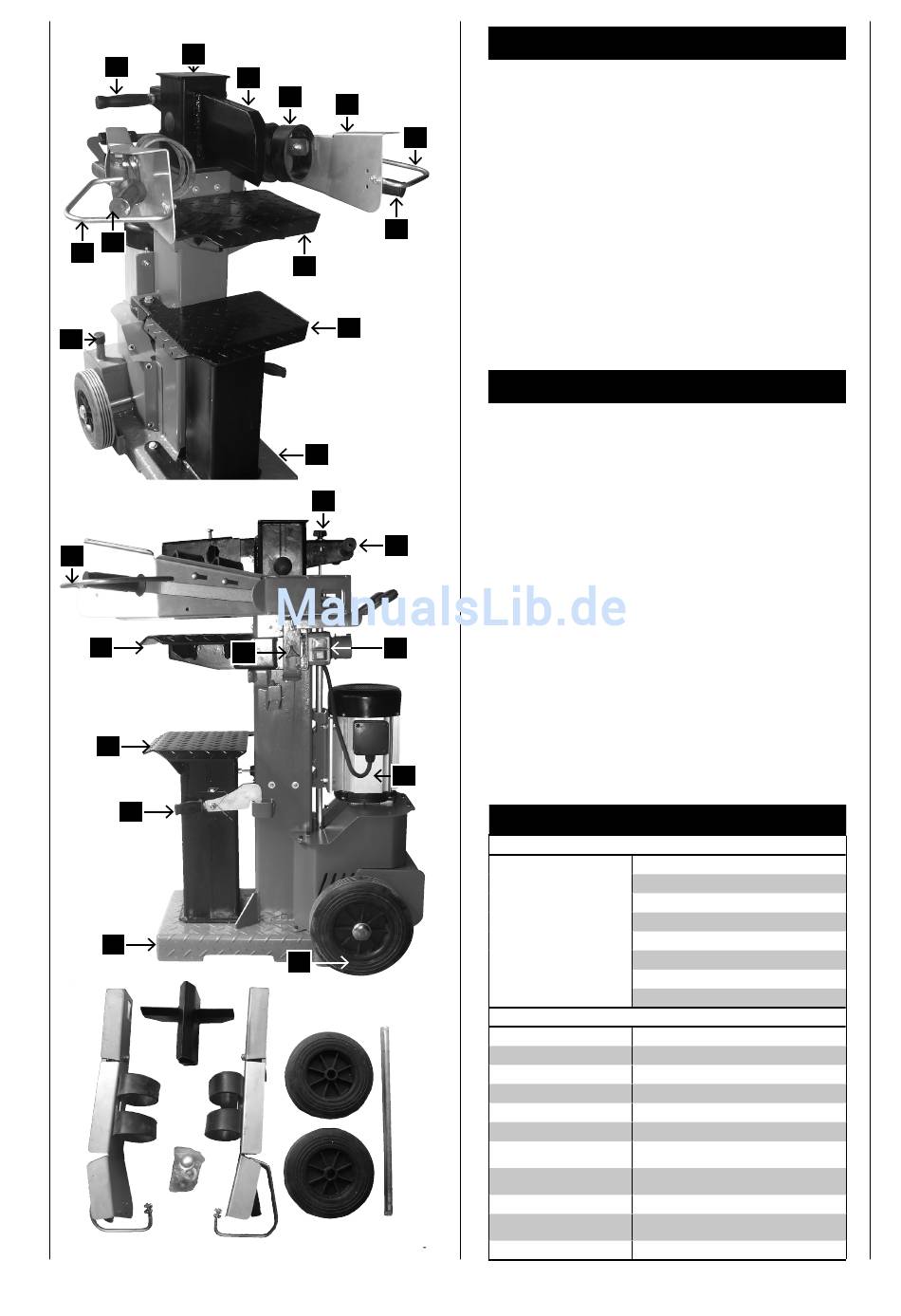

Fig. 1
3
1
5
16
11
Fig. 2
5
7
8
10
9
6
2
4
6
5
7
8
9
15
1
13
17
14
12
Allgemeine Hinweise
• Überprüfen Sie nach dem Auspacken alle Teile auf
even tu elle Transportschäden. Bei Beanstandungen
muss so fort der Zubringer verständigt werden. Spä-
16
tere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem Woodster-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.
Steuerungen und Teile, Fig 1–2
Handgriff
1
Spaltmesser
2
3 Spaltsäule
4 Haltegummi
Bedienarm
5
Griffschutz
6
7 Einhängetisch
Schwenktisch
8
Spalttisch fest
9
10 Verriegelungshaken
11 Entlüftungskappe
12 Räder
13 Schalter und Stecker
14 Motor
15 Hubeinstellstange
16 Sicherheitsbügel
17 Feststellgriff für Einhängetisch
Lieferumfang
Technische Daten
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung max. t*
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Holzbreite min./max.
cm
Gewicht kg
HL1500
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
2 Bedienarme
Einhängetisch
Radachse
Laufräder
Spaltkreuz
Betriebsanleitung
860/760/1100–1650
70/550/820
900
60,5/88/136
15,0
55,0
4,5
18
8,0
18 – 40
195
