Fig. 1
3
1
5
16
11
Fig. 2
5
7
8
10
9
2
4
6
5
7
8
9
15
1
13
17
14
12
• Csak eredeti tartozékokat, kopó- vagy pótalkatrésze-
ket használjon. A cserealkatrészeket beszerezheti a
forgalmazójától.
• Rendeléskor adja meg a készüléke cikkszámát és tí-
16
pusát, illetve a gyártási évét.

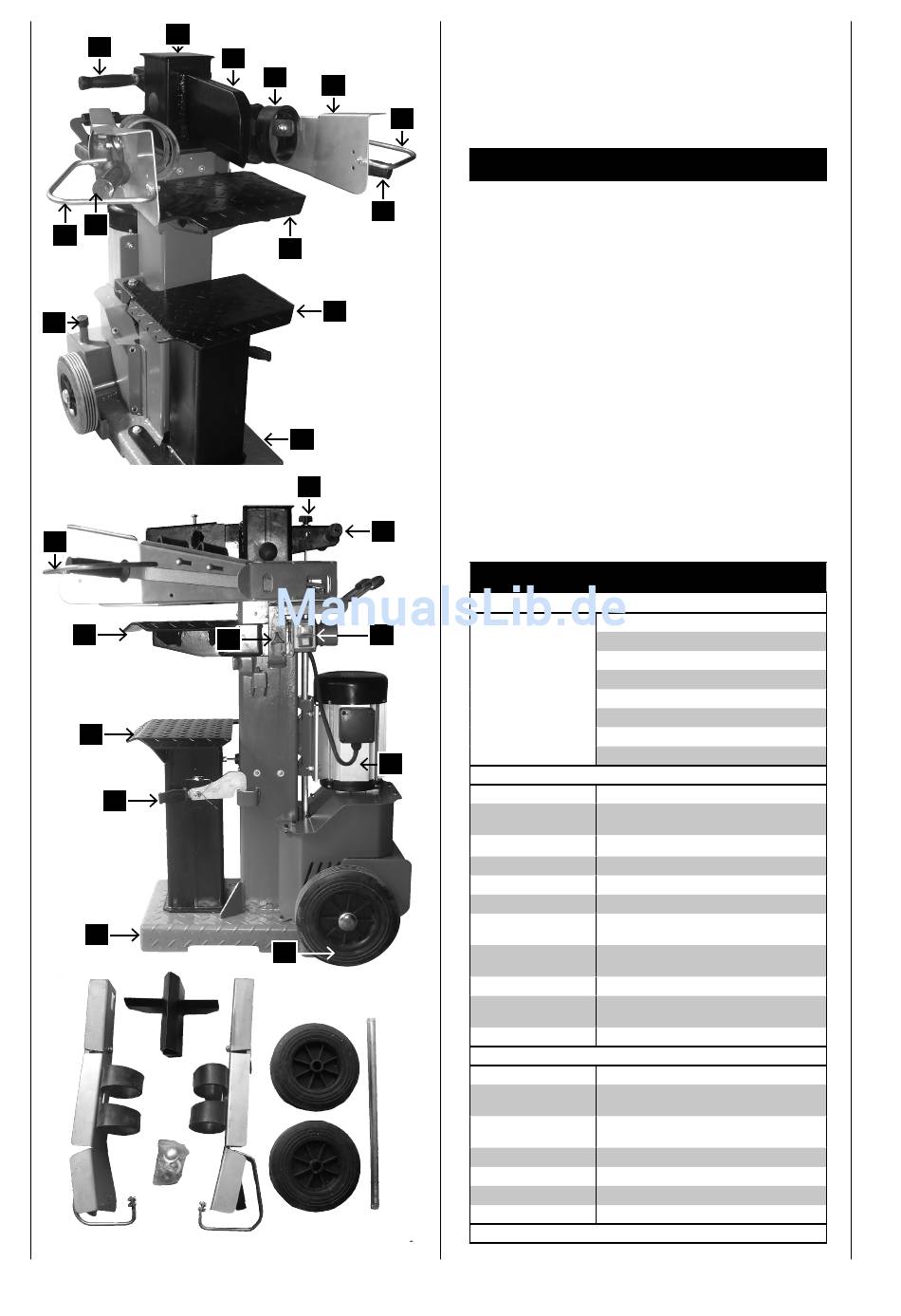

Vezérlések és alkatrészek, 1–2. ábra
Fogantyú
1
2 Hasítókés
3 Hasítóoszlop
Tartógumi
4
Kezelőkar
5
6 Benyúlás elleni védelem
7 Beakasztható asztal
Forgatható asztal
8
Fix hasítóasztal
9
10 Reteszelő kampó
11 Légtelenítő sapka
12 Kerekek
13 Kapcsoló és csatlakozódugó
14 Motor
15 Löketbeállító rúd
16 Biztonsági fül
17 Beakasztható asztal rögzítőkarja
Szállított elemek
Technikai adatok
Méretek H x Sz x M
Asztal magassága
mm
Munkamagasság mm
Fahosszúság cm
Hasító erő max. t*
Hengerlöket cm
Henger előremenet
cm/s
Henger hátramenet
cm/s
Olajmennyiség l
Fa szélessége min./
max. cm
Tömeg kg
Meghajtás
Motor V/Hz
Felvételi teljesítmény
P1 W
Leadási teljesítmény
P2 W
Üzemmód
Fordulatszám 1/min
Motorvédelem
Fázisváltó
A műszaki változtatások jogát fenntartjuk!
HL1500
Hidraulikus fahasító
Kis alkatrésze/Beipackbeutel
2 kezelőkar
Beakasztható asztal
Keréktengely
Járókerekek
Hasítókereszt
Használati utasítás
860/760/1100–1650
70/550/820
900
60,5/88/136
15,0
55,0
4,5
18
8,0
18 – 40
195
400/50
4,1
3,4
S 6/40 % / IP 54
1450
ja
ja
35
