Technische Daten

11.2 Interfacemodul IM 154-8 PN/DP CPU

11.2 Interfacemodul IM 154-8 PN/DP CPU
11.2.1

Prinzipschaltbild

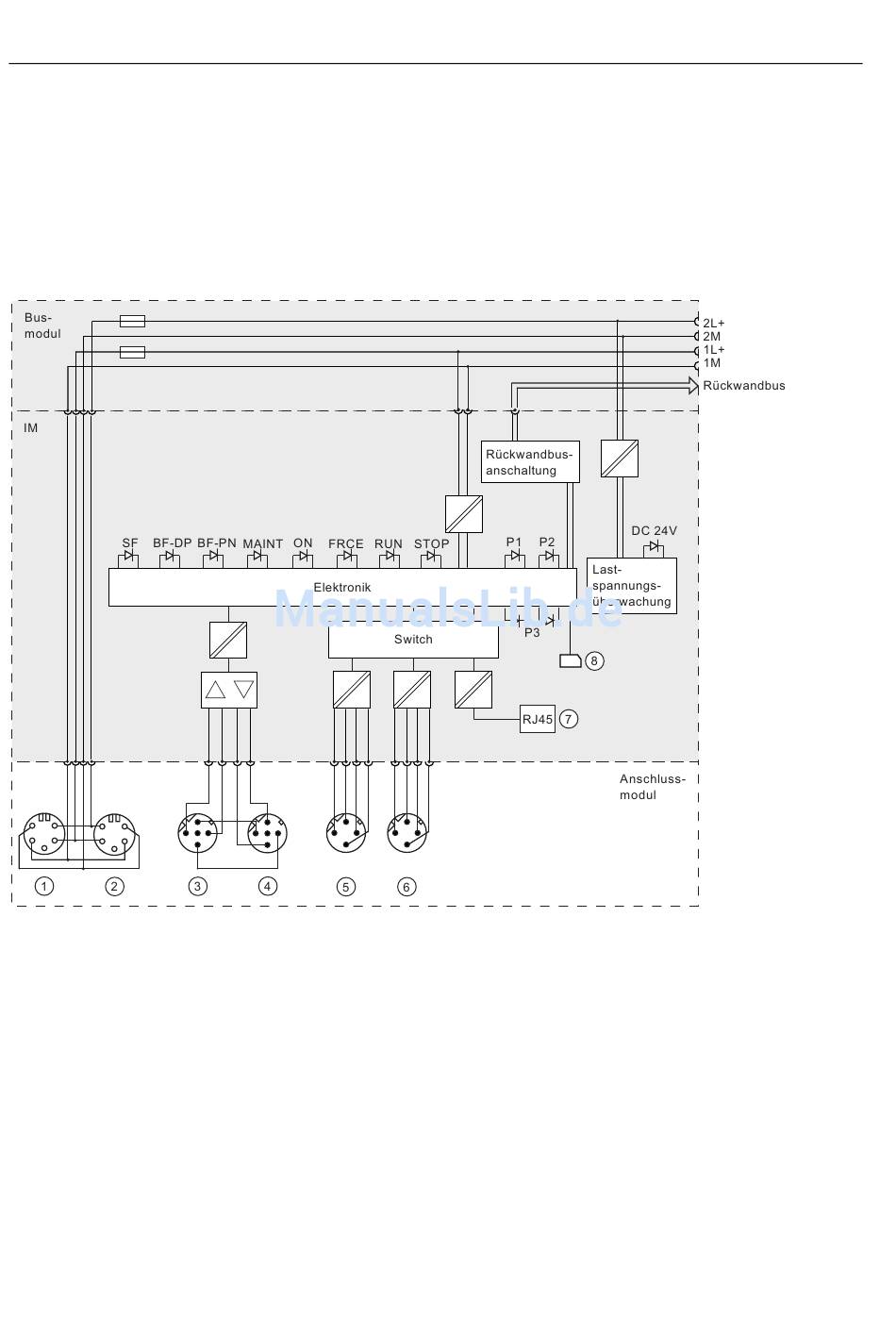

Das folgende Bild zeigt das Prinzipschaltbild des Interfacemoduls IM 154-8 PN/DP CPU mit
dem Anschlussmodul CM IM PN DP M12, 7/8".
Bild 11-1 Prinzipschaltbild der IM 154-8 PN/DP CPU
①
②
③
④
⑤
⑥
⑦
⑧
260
Anschluss für Elektronik- / Geber- und Lastspannungsversorgung (Einspeisen)
Anschluss für Elektronik- / Geber- und Lastspannungsversorgung (Weiterschleifen)
Anschluss für PROFIBUS DP (Einspeisen)
Anschluss für PROFIBUS DP (Weiterschleifen)
Anschluss für PROFINET (Port 1)
Anschluss für PROFINET (Port 2)
Anschluss für PROFINET (Port 3)
SIMATIC Micro Memory Card
Interfacemodul IM 154-8 PN/DP CPU
Betriebsanleitung, 06/2010, A5E00860133-02
