Scheppach HMS1070 Originalanleitung Seite 114

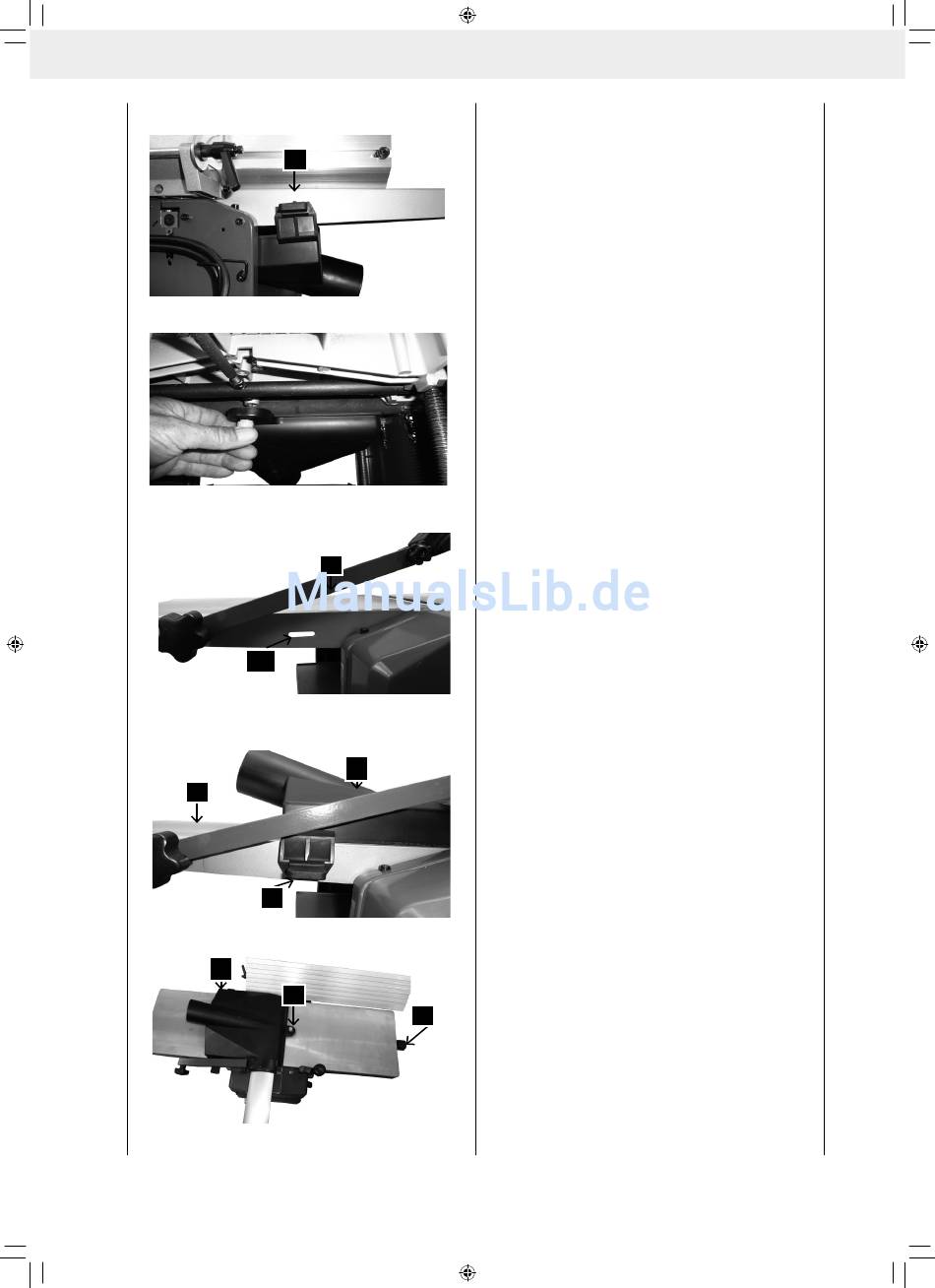

Fig. 6
I
Fig. 7
Fig. 8.0
H
Fig. 8.1
G
I
Fig. 8.2
4
K
114
Høvelfresbeskyttelse (fig. 9)
Juster høyden med klemhåndtaket (J). Etter løsning
av klemmen (K) kan knivdekselet bli skjøvet til side
og riktig høvelbredde kan bli innstilt. Etter innstilling
låses klemmen igjen.
Avretting
Høveldybden stilles inn med håndtaket på fremsiden
av bordplaten ved hjelp av en skala L, M, N. Den
beste overflaten oppnår man ved en høveldybde på
mellom 0,5 og 1,5 mm.
Advarsel:
Den delen av høvelakselen som ikke brukes må dek-
kes av vernet. Arbeidsstillingen er foran maskinen
på samme side som matebordet. Legg fingrene på
begge hender på arbeidsstykket. Ikke hold arbeids-
stykkekanten fast.
Det må bare høvles arbeidsstykker som ligger fast
på maskinen og som kan føres sikkert. For korte
arbeidsstykker bruk en skyvestokk.
Tykkelseshøvling
• Still inn tykkelsesbordet til ønsket høyde med
G
• Skyv smalt tre inn i midten.
Ved tykkelseshøvling må bordet behandles jevnlig
med olje. Etter lang brukstid eller ved høvling av
fuktig tre kan det forekomme at arbeidsstykket ikke
lenger trekkes inn.
Advarsel:
Slå av maskinen umiddelbart ved defekt. Ikke fjern
spon eller flis fra bordet når maskinen er i gang. Tre-
stykker på under 25 cm må ikke høvles.
Bytte av kniv (fig. 11)
• Skru bryteren på AV/AUS.
4
• Koble maskinen fra nettet.
• Stopp høvelfresbeskyttelsen i hevet stilling.
• Løsne og fjern de fire knivfeste-skruene.
• • Løft kniv og knivbjelke fra akselen.
• Fjern spon og kvae fra høvelaksel og knivbjelke.
• Sett inn den nye kniven i høvelakselen, fest kniven
• Legg knivbjelken på kniven.
• Trekk de 4 strammeskruene lett til.
• Gjenta arbeidsoperasjonene for den andre kniven.
• Still deretter inn høvelknivene nøyaktig med avta-
L
• Ved justering av begge innstillingsskruene kan kni-
• Ved å dreie høvelakselen i forbindelse med linjalen
• Kniven er nøyaktig innstilt, når linjalen beveger seg
• Etter vellykket innstilling av knivene, må alle stram-
håndtaket på spindelen etter skalaen O. 1 omdrei-
ning = 3 mm.
med den rettvinklede splitteren i begge skrueho-
dene. (Med begge skruene blir knivene innstilt i
høyde.)
kingsbordet. Til dette brukes en linjal som legges
på avtakingsbordet.
vene forskyves i høyde.
kjenner du høydeinnstillingen.
maks. 3 mm med kniven.
meskruer trekkes hardt til (8,4 N/m).
