14. Oberen Deckel (A1) aufsetzen.
15. Ggf. Federn vorspannen, vgl. Kap. 5.2.
16. Oberen und unteren Deckel (A1, A2) mit
Schrauben (A20) und Muttern (A21) ver‑
schrauben. Anzugsmomente beachten.
17. Antrieb auf Ventil montieren, vgl.
Kap. 5.1.
Wirkrichtung FE
1. Antrieb vom Ventil nehmen, vgl.
Kap. 9.2.
2. Schrauben (A20) und Muttern (A21) an
den Deckeln abschrauben.
3. Oberen Deckel (A1) abheben.
4. Membranteller-Baugruppe bestehend aus
Membranteller (A5), Membran (A4) und
Antriebsstange (A7) aus dem Antrieb
nehmen.
5. Federn (A10) aus dem unteren Deckel
(A2) herausnehmen.
6. Antriebsstange (A7) im unteren Bereich
fest in einen Schraubstock mit Schutzba‑
A4 A5
A6
A19

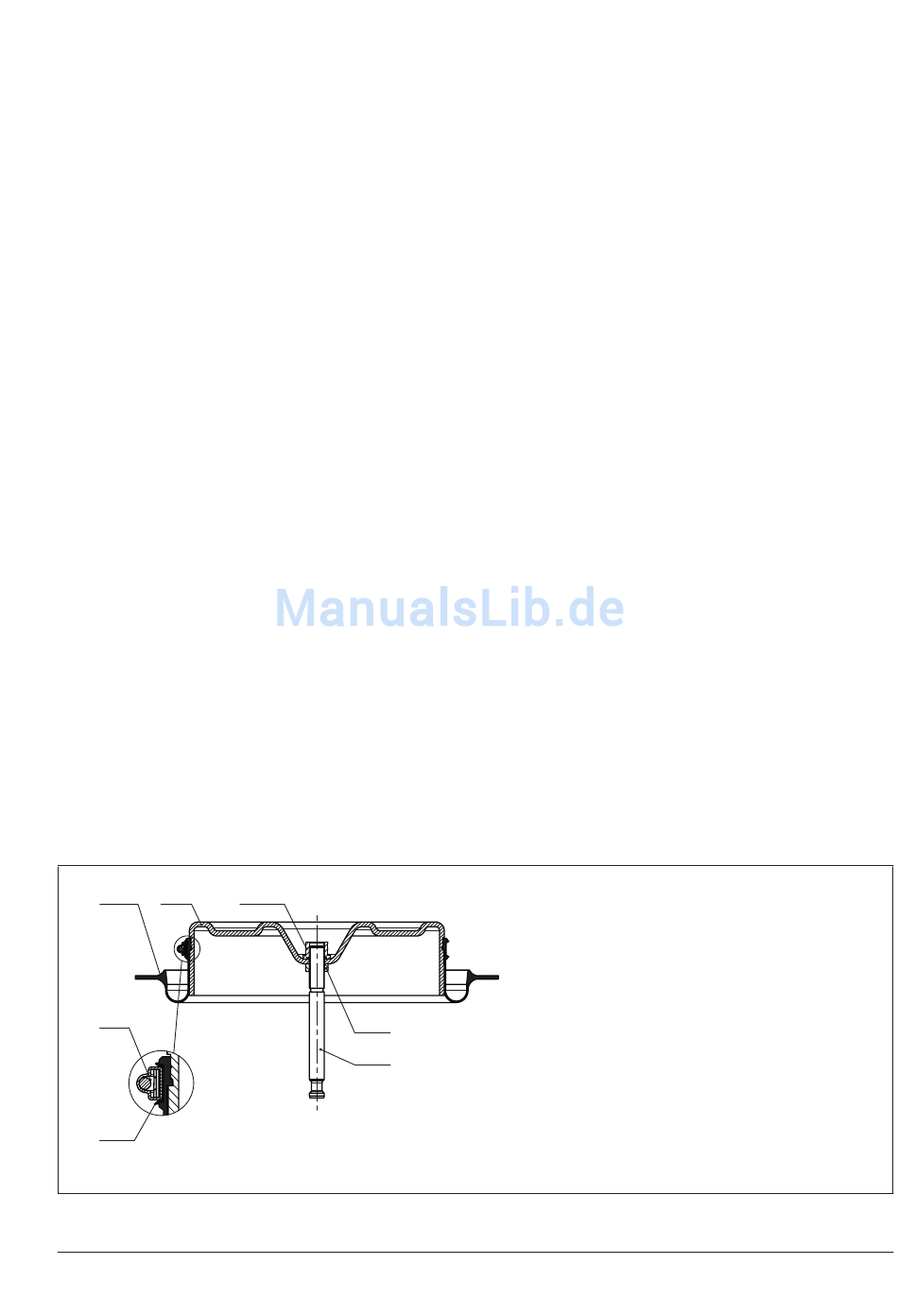

Bild 13: Anordnung der Bauteile für Wirkrichtung FE
EB 8310-6
A15
A9
A7
cken einspannen. Sicherstellen, dass die
Antriebsstange nicht beschädigt wird.
7. 240 cm²: Schloss der Lochbandklemme
(A6) lösen. Lochbandklemme (A6) und
Membran (A4) vom Membranteller (A5)
nehmen.
350 und 700 cm²: Schloss der Loch‑
bandklemme (A6) lösen. Druckstück
(A19), Lochbandklemme (A6) und Mem‑
bran (A4) vom Membranteller (A5) neh‑
men.
8. Neue Membran (A4) aufziehen. Sicher‑
stellen, dass die Membran korrekt zum
Membranteller ausgerichtet ist. Die ge‑
dachte Linie zwischen zwei gegenüber‑
liegenden Federzentrierungen im Mem‑
branteller muss mittig zwischen zwei Be‑
festigungslöchern der Membran ausge‑
richtet werden (vgl. Bild 12).
9. Lochbandklemme (A6) gleichmäßig in
die vorgesehene Nut der Membran (A4)
einlegen.
A4 Membran
A5 Membranteller
A6 Lochbandklemme
A7 Antriebsstange
A9 Sechskantmutter
A15 Bundmutter
A19 Druckstück an
Lochbandklemme (A6)
