Vorbereitende Maßnahmen
Antrieb (ohne Ventil) heben
HINWEIS
!
Beschädigung des Antriebs durch unsachge-
mäße Befestigung der Anschlagmittel!
Die angeschweißte Hebeöse am oberen De-
ckel dient der Montage und Demontage des
Antriebs sowie dem Heben des Antriebs oh-
ne Ventil. Vollständiges Stellventil nicht an
Hebeöse anheben.
1. Hebeschlinge an Hebeöse des Antriebs
und am Tragmittel (z. B. Haken) des
Krans oder Gabelstaplers anschlagen,
vgl. Bild 4.
2. Antrieb vorsichtig anheben. Prüfen, ob
Lastaufnahmeeinrichtungen halten.

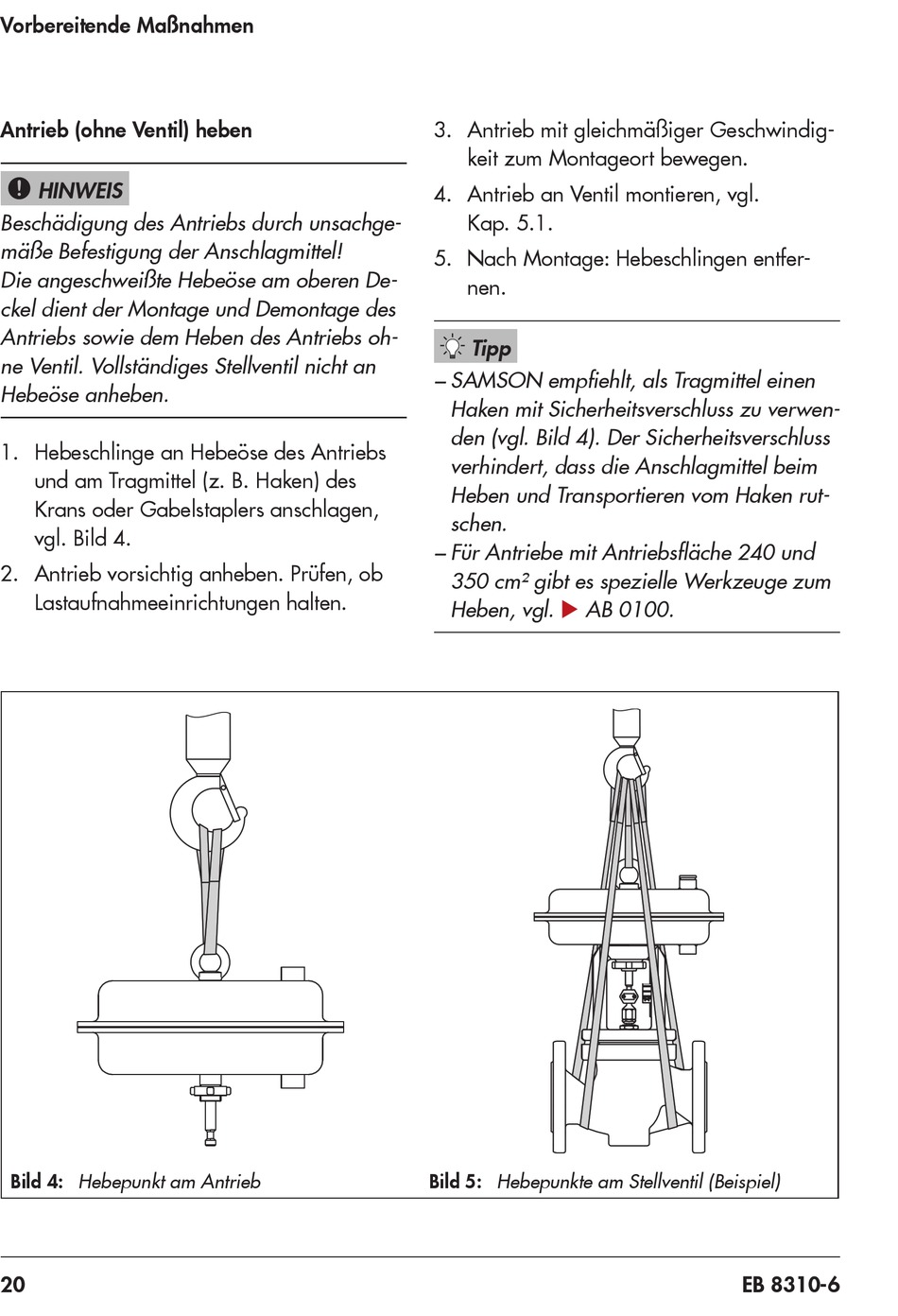

Bild 4: Hebepunkt am Antrieb
20
3. Antrieb mit gleichmäßiger Geschwindig‑
keit zum Montageort bewegen.
4. Antrieb an Ventil montieren, vgl.
Kap. 5.1.
5. Nach Montage: Hebeschlingen entfer‑
nen.
Tipp
− SAMSON empfiehlt, als Tragmittel einen
Haken mit Sicherheitsverschluss zu verwen-
den (vgl. Bild 4). Der Sicherheitsverschluss
verhindert, dass die Anschlagmittel beim
Heben und Transportieren vom Haken rut-
schen.
− Für Antriebe mit Antriebsfläche 240 und
350 cm² gibt es spezielle Werkzeuge zum
Heben, vgl. u AB 0100.
Bild 5: Hebepunkte am Stellventil (Beispiel)
EB 8310-6
