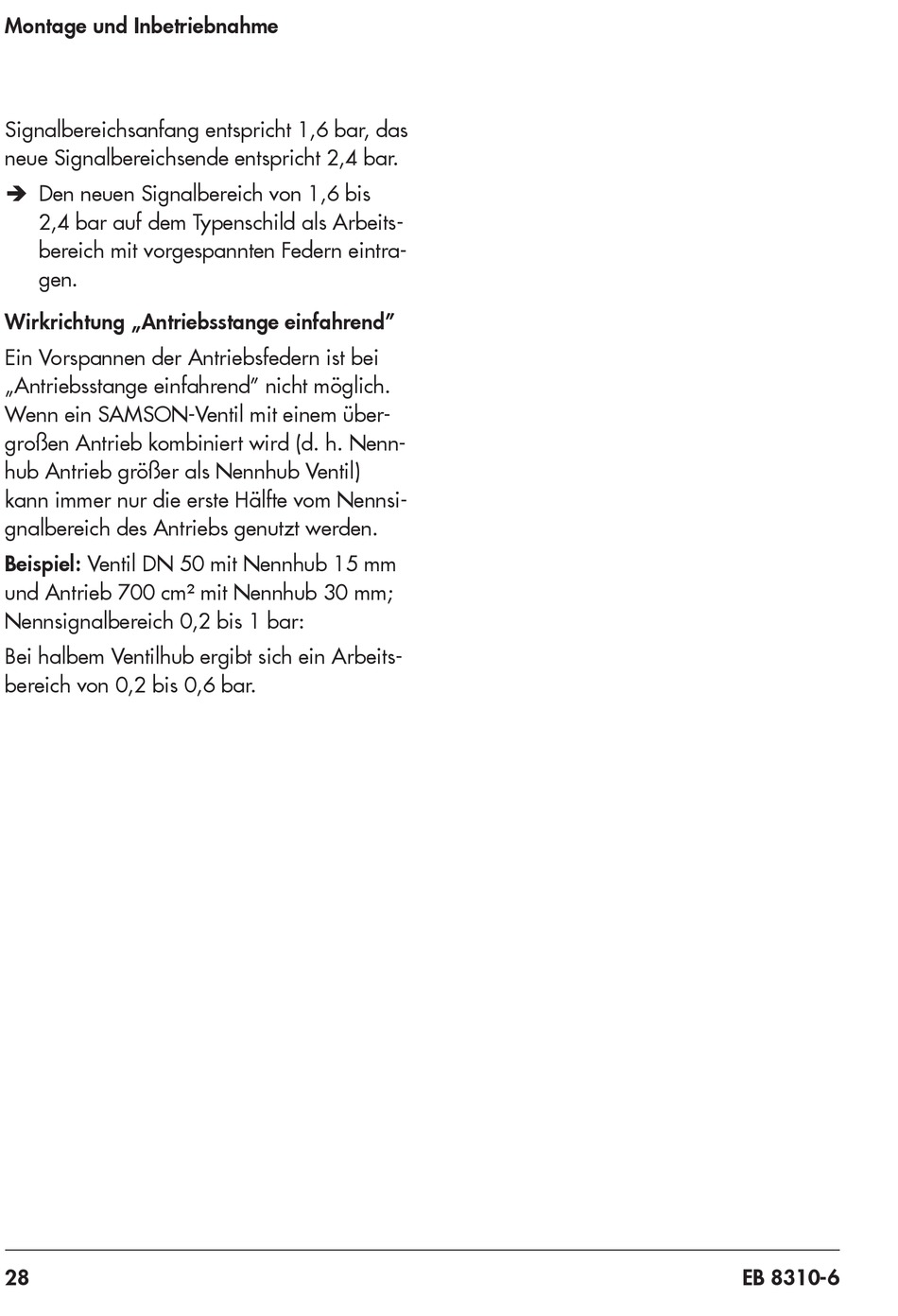

Montage und Inbetriebnahme
Signalbereichsanfang entspricht 1,6 bar, das
neue Signalbereichsende entspricht 2,4 bar.
Î Den neuen Signalbereich von 1,6 bis
2,4 bar auf dem Typenschild als Arbeits‑
bereich mit vorgespannten Federn eintra‑
gen.
Wirkrichtung „Antriebsstange einfahrend"
Ein Vorspannen der Antriebsfedern ist bei
„Antriebsstange einfahrend" nicht möglich.
Wenn ein SAMSON-Ventil mit einem über‑
großen Antrieb kombiniert wird (d. h. Nenn‑
hub Antrieb größer als Nennhub Ventil)
kann immer nur die erste Hälfte vom Nennsi‑
gnalbereich des Antriebs genutzt werden.
Beispiel: Ventil DN 50 mit Nennhub 15 mm
und Antrieb 700 cm² mit Nennhub 30 mm;
Nennsignalbereich 0,2 bis 1 bar:
Bei halbem Ventilhub ergibt sich ein Arbeits‑
bereich von 0,2 bis 0,6 bar.
28 EB 8310-6
