7.1 Membran austauschen

HINWEIS
!
Fehlfunktion durch beschädigte Lochband-
klemme!
Lochbandklemme nicht wiederverwenden.
Bei jedem Austausch der Membran auch die
Lochbandklemme austauschen.
HINWEIS
!
Sachschäden und Fehlfunktion durch fehler-
hafte Montage der Lochbandklemme!
Lochbandklemme immer mit Drehmoment-
schlüssel anziehen und mit Spezialwerkzeug
zentrisch aufbringen.
Wirkrichtung FA
1. Antrieb vom Ventil nehmen, vgl.
Kap. 9.2.
2. Schrauben (A20) und Muttern (A21) an
den Deckeln abschrauben.
3. Bei vorgespannten Antrieben Federvor‑
spannung abbauen, vgl. Kap. 9.3.
A4 A5
A6
A19

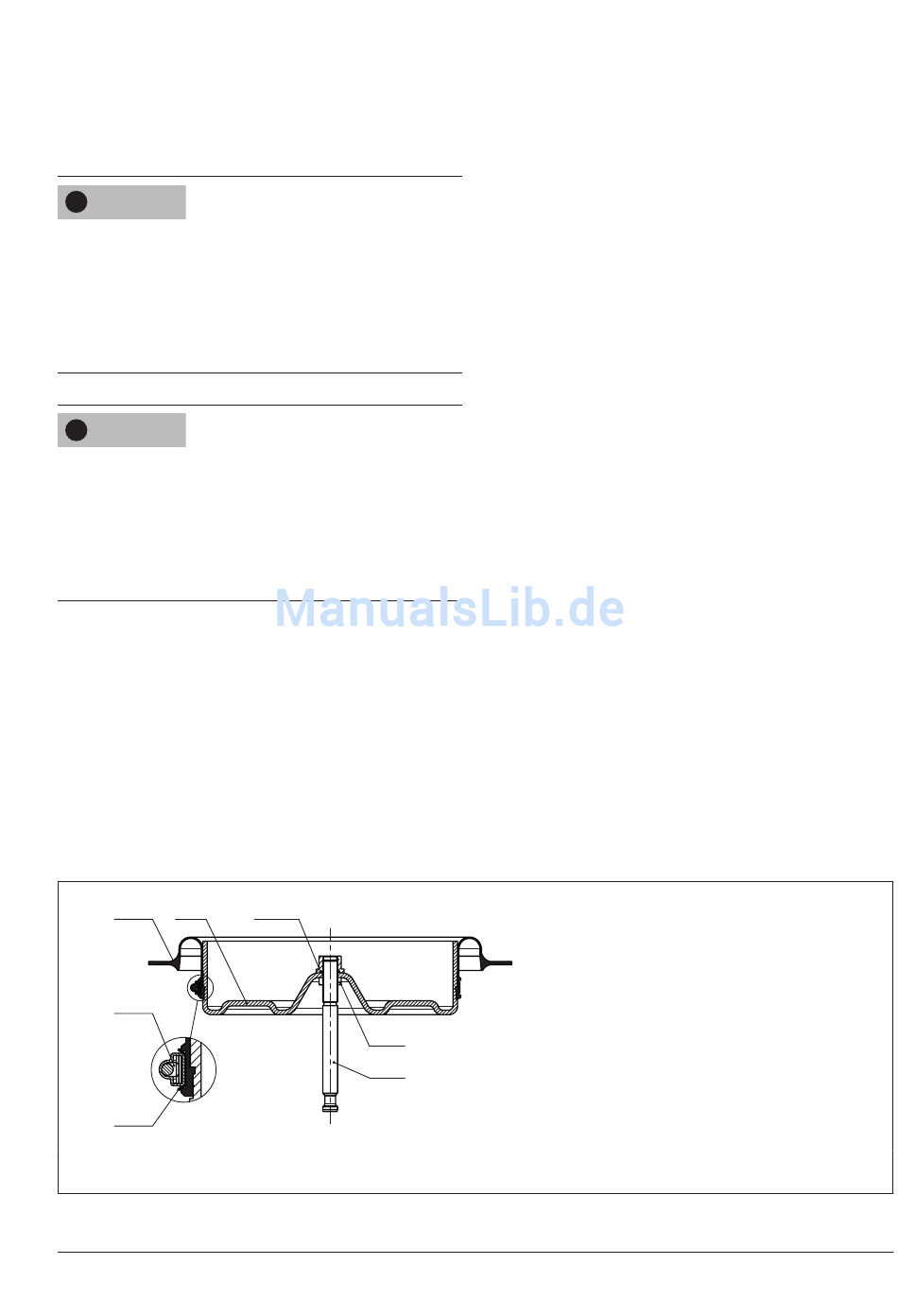

Bild 11: Anordnung der Bauteile für Wirkrichtung FA
EB 8310-6
A15
A9
A7
4. Oberen Deckel (A1) abheben und Fe‑
dern (A10) entnehmen.
5. Membranteller-Baugruppe bestehend aus
Membranteller (A5), Membran (A4) und
Antriebsstange (A7) aus dem unteren
Deckel (A2) ziehen.
6. Antriebsstange (A7) im unteren Bereich
fest in einen Schraubstock mit Schutzba‑
cken einspannen. Sicherstellen, dass die
Antriebsstange nicht beschädigt wird.
7. 240 cm²: Schloss der Lochbandklemme
(A6) lösen. Lochbandklemme (A6) und
Membran (A4) vom Membranteller (A5)
nehmen.
350 und 700 cm²: Schloss der Loch‑
bandklemme (A6) lösen. Druckstück
(A19), Lochbandklemme (A6) und Mem‑
bran (A4) vom Membranteller (A5) neh‑
men.
8. Neue Membran (A4) aufziehen. Sicher‑
stellen, dass die Membran korrekt zum
Membranteller ausgerichtet ist. Die ge‑
dachte Linie zwischen zwei gegenüber‑
liegenden Federzentrierungen im Mem‑
A4 Membran
A5 Membranteller
A6 Lochbandklemme
A7 Antriebsstange
A9 Sechskantmutter
A15 Bundmutter
A19 Druckstück an
Lochbandklemme (A6)
Instandhaltung
37
