Bauvorbereitungen
Überprüfen Sie zunächst den Baukasten auf Vollständigkeit. Er sollte enthalten:
2 Bauplanbogen
1 Bauanleitung
1 Haftfolie
1 ABS-Rumpf 1
1 ABS-Deck 9
1 ABS-Bugverstärkung 10
1 ABS-Kajüte 32
1 ABS-Salon 33
1 ABS-Steuerhaus 35
1 ABS-Sonnendeck 38
1 ABS-Steuerhausdach 43
Außer diesen im Baukasten enthaltenen Teilen benötigen Sie zur fahrfertigen Herstellung Ihrer Nordstrand noch die
folgenden Artikel, die zum Teil sicherlich schon in Ihrer Werkstatt vorhanden sind:
1 Tube UHU allplast, Bestell-Nr. 48410,
1 20 g Flasche Roket hot Sekundenkleber dünn, Bestell-Nr. 44050
1 Packung UHU acrylit, Bestell-Nr. 48315,
Porenfüller und Kunstharzlack oder Auto-Sprühlack in weiß, drei Grüntönen, orange, rot, braun, hellgrau, dunkelgrau
und schwarz,
1 Elektromotor MAX Power 600 für 6 Volt-Betrieb, Bestell-Nr. 42124,
oder Getriebemotor MAX Gear 2,5:1 für 12 Volt-Betrieb, Bestell-Nr. 42275
1 Satz Entstörkondensatoren, Bestell-Nr. 42128,
1 Beutel Schaltlitze, 2 Beutel Flachkupplungen, 1 Beutel Flachsteckhülsen, 2 Blei-Akkus 6 V/3 Ah,
1 Zweikanal-Fernsteuerung, 1 elektronischer Fahrregler (z.B. 67051) oder Fahrschalter.

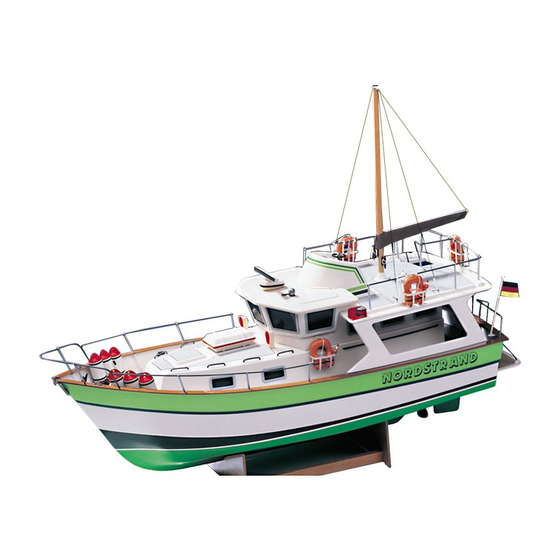

Nordstrand
Trawleryacht-Modell für Elektroantrieb
Seite 1
1 ABS-Flying Bridge 44
2 ABS-Stützwände 45
1 ABS-Tiefziehtafel 1 mit 17 Teilen
1 ABS-Tiefziehtafel 2 mit 28 Teilen
1 ABS-Laserplatte mit diversen Teilen
1 ABS-Laserplatte mit 18 Fensterrahmen
1 PVC-Laserplatte mit 18 Fensterscheiben
1 Sperrholz-Laserplatte
1 Beutel Leisten und Drähte
1 Beutel Kleinteile
Werbung
Verwandte Anleitungen für krick Nordstrand
Inhaltszusammenfassung für krick Nordstrand
- Seite 1 1 ABS-Sonnendeck 38 1 Beutel Kleinteile 1 ABS-Steuerhausdach 43 Außer diesen im Baukasten enthaltenen Teilen benötigen Sie zur fahrfertigen Herstellung Ihrer Nordstrand noch die folgenden Artikel, die zum Teil sicherlich schon in Ihrer Werkstatt vorhanden sind: 1 Tube UHU allplast, Bestell-Nr. 48410, 1 20 g Flasche Roket hot Sekundenkleber dünn, Bestell-Nr.
- Seite 2 Haben Sie alles zusammen, sollten Sie sich zunächst mit der Konstruktion der Nordstrand vertraut machen. Das geht am einfachsten, wenn Sie dabei gleichzeitig die einzelnen Teile einbaufertig vorbereiten. Trennen Sie zunächst an Hand der Skizzen 1 und 2 auf den folgenden Seiten die Ränder von den einzelnen Tiefziehteilen ab, schneiden Sie dann die Öffnungen aus und trennen Sie schließlich die Teile aus den Tiefziehtafeln, den ABS- und PVC-Stanztafeln...
- Seite 3 Seite 3...
- Seite 4 Rumpfbau Kleben Sie den Achtersteven 2 hinter den Kiel von Rumpf 1 und verspachteln Sie eventuelle Fugen mit UHU plus acrylit. Bohren Sie mit einem 7 mm Bohrer Löcher für das Stevenrohr durch Achtersteven und Kiel. Legen Sie Ruderschaft 3 in eine Ruderschale 4 und heften ihn fest.
- Seite 5 Spanten mit den Distanzleisten im Rumpf zusammen und verkleben sie untereinander und mit dem Rumpf. Schrauben Sie die RC-Grundplatten mit Schrauben 18 auf die Distanzleisten und kleben Sie die Halteleisten 19 gegen die Rumpfwände. Stellen Sie den Motorträger aus den Teilen 20 bis 22 her und grundieren und streichen Sie ihn zusammen mit Stevenrohrtraverse 29.
- Seite 6 Streichen Sie nun die Fensterrahmen 36 hellgrau, kleben sie rundherum gleichmäßig überstehend vor die Fensteröffnungen und kleben dann die Fensterscheiben 37 dahinter. Kleben Sie für jede der zwölf Relingstützen 46 und die vier Wantbeschläge 121 je einen Füllklotz 39 in den um das Sonnendeck 38 laufenden Wulst und füllen Sie die Sockel A mit Abfallholz aus.
- Seite 7 Bohren Sie die Holzperlen 72 mit einem 3 mm Bohrer auf und verkleben Sie sie mit den Rundholzstücken 71 zu den Nachtlampen. Streichen Sie Salontür 73 braun und kleben Sie Fensterrahmen und Fenster an. Kleben Sie aus Feuerlöscherhälften 74 und Augbolzen 75 die Feuerlöscher zusammen. Schneiden Sie von den Stoßstangen 146 je 6o mm ab und biegen Sie daraus nach Skizze 8 die Schläuche 76 für die Feuerlöscher.
- Seite 8 Ankerhalter auf die Bugverstärkung. Kleben Sie dann die Ankerwinde auf das Deck, bringen Sie die Ankerkette 114 am Anker 115 an und kleben Sie den Anker in den Ankerhalter und die Ankerkette über die Kettennuss auf den Fuß der Ankerwinde. Setzen Sie die Aufbauten auf den Rumpf, drücken Sie die Stützwandhalter 59 der Reihe nach über die vorderen und hinteren Enden der Stützwände und heften Sie sie am Schanzkleid fest.
- Seite 9 Als letzte Arbeit setzen Sie die Yacht ins Wasser und bringen vor dem Motorträger und hinter dem letzten Spant so viel Ballast im Rumpf an, bis sie bis zur Wasserlinie eintauchend auf ebenem Kiel schwimmt. Damit ist Ihre Nordstrand fertig zur Jungfernfahrt, zu der wir Ihnen, wie zu allen weiteren Fahrten, viel Erfolg wünschen. Stückliste...
- Seite 10 Bezeichnung Anzahl Material Fenderhalter ABS-Abfall Fenderhälfte ABS-Tiefziehteil Ankerwindensockel ABS-Tiefziehteil Windengehäuse ABS-Tiefziehteil Windenwelle Messingdraht Ø 3 x 20 mm Spillkopf Messing-Drehteil Kettennuss Messing-Drehteil Funktionshebel Messingdraht Ø 2 x 60 mm Griff Messingrohr 3 x 0.45 x 10 mm Stützwandhalter ABS-Stanzteil 1,5 mm Distanzstück ABS-Stanzteil 1,5 mm Flagge...
- Seite 11 (nicht im Baukasten enthalten) Flachsteckhülse 1 Btl. (nicht im Baukasten enthalten) Flachkupplung 2 Btl. (nicht im Baukasten enthalten) Lenkhebel Kunststoff Schubstange Eisendraht Ø 1,6 x 230 mm Gabelkopf Nylon Sicherungsclip Nylon Klaus Krick Modelltechnik, Industriestr. 1, D-75438 Knittlingen E-Mail: Service@Krick-Modell.de Seite 11...
- Seite 12 Seite 12...
- Seite 13 At the „Nordstrand“ you have different posibilities of motorization. As a basic solution at 6 Volt you can reach good driving speeds with the MAX Power 600. With a Max Gear 2,5:1 Motor at 12 Volt the „Nordstrand“...
- Seite 14 1 Die-cut Plywood Sheet, 1 Bag with Strip Wood and Wires, 1 Bag Accessories. Recommended accessories Further, you will need the following articles to assemble, decorate, run and steer your „Nordstrand“: ABS-Cement, Cyano-Acrylate Cement (CA-cement), Stabilit Express Cement, Sanding Sealer, Synthetic Enamel in white, three different greens, orange, red, brown, light and dark grey and black, 1 Electric Motor MAX Power 600 6 Volt, Krick-Order No.:.
- Seite 15 To assemble your „Nordstrand“ and to store and transport it later on, you can‘t do without a cradle, made up from the two bearers A and B and the spacers C. The kit does not include the required material, but as thick- ness and cross section are not critical, you will certainly find some suitable pieces of ply and strip wood in the scrap box of your workshop.
- Seite 16 Nordstrand • Trawler Yacht 21430 Klaus Krick Modelltechnik • D-75 4 38 Knittlingen • www.krick-modell.de ...
- Seite 17 Nordstrand • Trawler Yacht 21430 02/2018...
- Seite 18 Nordstrand • Trawler Yacht 21430 Hull Construction Cement stern post 2 at the back of the keel of hull 1 and fill possible gaps with Stabilit Express. Drill 7 mm dia. holes for stern tube 28 through stern post and keel.
- Seite 19 Nordstrand • Trawler Yacht 21430 Superstructure Construction Cement spacers 30 underneath frame 31 as shown in Fig. 6, then place frame over hull hatch with the rear edge flush with the rear hatch coaming. Slide cabin 32 over the frame until its front wall touches the front coaming, spot cement it to the frame at each corner and then cement parts together completely.
- Seite 20 Nordstrand • Trawler Yacht 21430 Fit and cement wheel-house roof 43 and flying bridge 44 together and then fit and cement this assembly onto wheel house and awning deck. Cut out the remaining floor covers and stick them in position at flying bridge and cabin roof.
- Seite 21 Nordstrand • Trawler Yacht 21430 Bend hand rails 77 as shown in top view of awning deck and rear view and paint hand rails and spacers 78 light grey and steps 79 brown. Let all parts dry thoroughly, assemble them to awning deck stairs and cement parts with CA-cement.
- Seite 22 Last, but not least, put your trawler yacht in the water and fill and fix ballast into the hull in front of the motor and behind the rear bulkhead until it floats on even keel with the waterline just touching the surface of the water, whereupon your „Nordstrand“ is ready for her maiden voyage. Klaus Krick Modelltechnik • D-75 4 38 Knittlingen • www.krick-modell.de ...
-
Seite 23: Parts List
Nordstrand • Trawler Yacht 21430 Parts List: Description Qty. Material Location Hull ..........1 Vacuum moulded ABS Stern Post . - Seite 24 Nordstrand • Trawler Yacht 21430 Description Qty. Material Location Windlass Head ........1 Brass Sprocket Wheel .
- Seite 25 Nordstrand • Trawler Yacht 21430 Description Qty. Material Location Hand Rail ........2 Brass Wire 1.5 ø...
- Seite 26 Nordstrand • Trawler Yacht 21430 Klaus Krick Modelltechnik • D-75 4 38 Knittlingen • www.krick-modell.de ...
