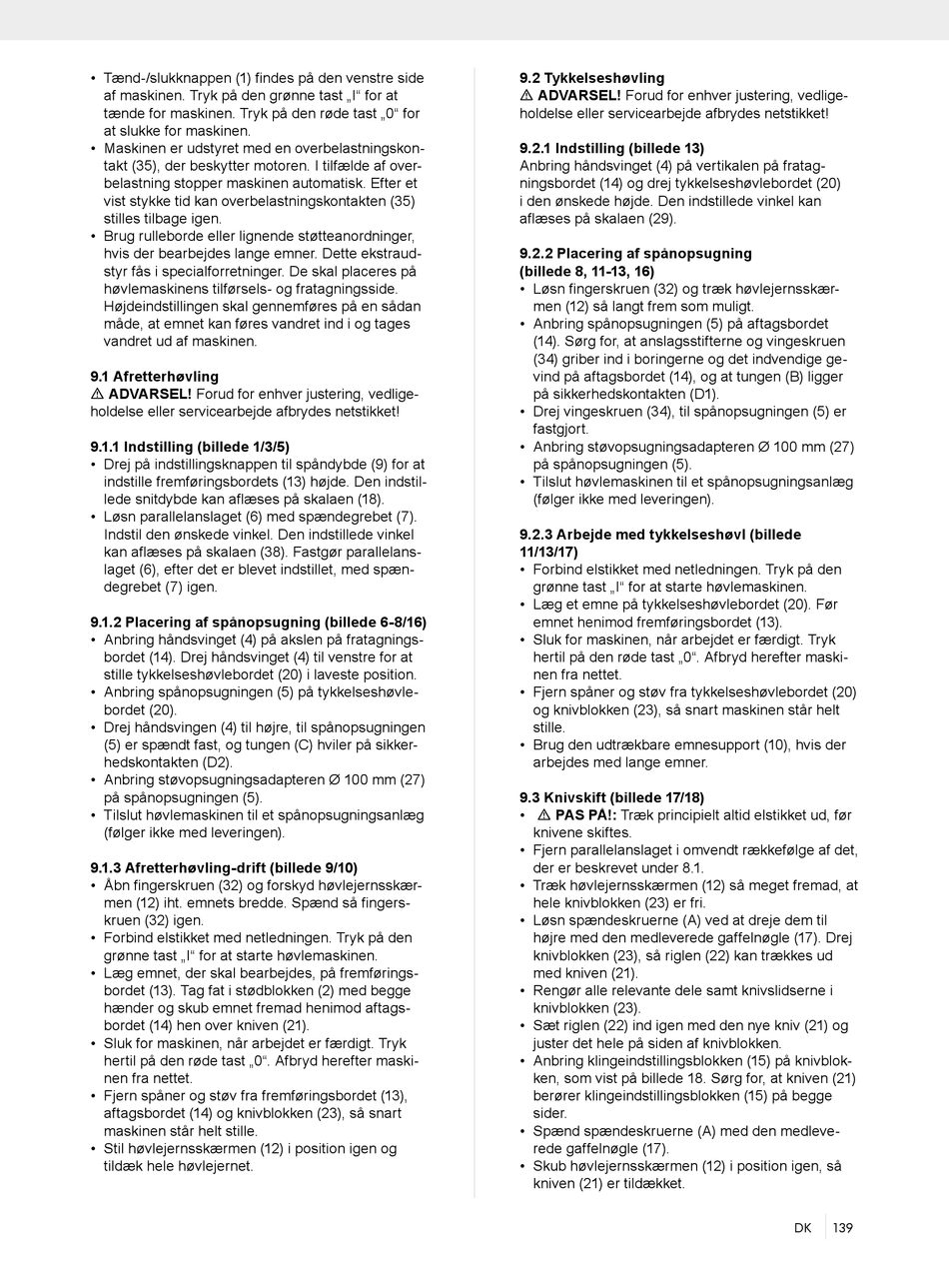

• Tænd-/slukknappen (1) findes på den venstre side
af maskinen. Tryk på den grønne tast „I" for at
tænde for maskinen. Tryk på den røde tast „0" for
at slukke for maskinen.
• Maskinen er udstyret med en overbelastningskon-
takt (35), der beskytter motoren. I tilfælde af over-
belastning stopper maskinen automatisk. Efter et
vist stykke tid kan overbelastningskontakten (35)
stilles tilbage igen.
• Brug rulleborde eller lignende støtteanordninger,
hvis der bearbejdes lange emner. Dette ekstraud-
styr fås i specialforretninger. De skal placeres på
høvlemaskinens tilførsels- og fratagningsside.
Højdeindstillingen skal gennemføres på en sådan
måde, at emnet kan føres vandret ind i og tages
vandret ud af maskinen.
9.1 Afretterhøvling
m ADVARSEL! Forud for enhver justering, vedlige-
holdelse eller servicearbejde afbrydes netstikket!
9.1.1 Indstilling (billede 1/3/5)
• Drej på indstillingsknappen til spåndybde (9) for at
indstille fremføringsbordets (13) højde. Den indstil-
lede snitdybde kan aflæses på skalaen (18).
• Løsn parallelanslaget (6) med spændegrebet (7).
Indstil den ønskede vinkel. Den indstillede vinkel
kan aflæses på skalaen (38). Fastgør parallelans-
laget (6), efter det er blevet indstillet, med spæn-
degrebet (7) igen.
9.1.2 Placering af spånopsugning (billede 6-8/16)
• Anbring håndsvinget (4) på akslen på fratagnings-
bordet (14). Drej håndsvinget (4) til venstre for at
stille tykkelseshøvlebordet (20) i laveste position.
• Anbring spånopsugningen (5) på tykkelseshøvle-
bordet (20).
• Drej håndsvingen (4) til højre, til spånopsugningen
(5) er spændt fast, og tungen (C) hviler på sikker-
hedskontakten (D2).
• Anbring støvopsugningsadapteren Ø 100 mm (27)
på spånopsugningen (5).
• Tilslut høvlemaskinen til et spånopsugningsanlæg
(følger ikke med leveringen).
9.1.3 Afretterhøvling-drift (billede 9/10)
• Åbn fingerskruen (32) og forskyd høvlejernsskær-
men (12) iht. emnets bredde. Spænd så fingers-
kruen (32) igen.
• Forbind elstikket med netledningen. Tryk på den
grønne tast „I" for at starte høvlemaskinen.
• Læg emnet, der skal bearbejdes, på fremførings-
bordet (13). Tag fat i stødblokken (2) med begge
hænder og skub emnet fremad henimod aftags-
bordet (14) hen over kniven (21).
• Sluk for maskinen, når arbejdet er færdigt. Tryk
hertil på den røde tast „0". Afbryd herefter maski-
nen fra nettet.
• Fjern spåner og støv fra fremføringsbordet (13),
aftagsbordet (14) og knivblokken (23), så snart
maskinen står helt stille.
• Stil høvlejernsskærmen (12) i position igen og
tildæk hele høvlejernet.
9.2 Tykkelseshøvling
m ADVARSEL! Forud for enhver justering, vedlige-
holdelse eller servicearbejde afbrydes netstikket!
9.2.1 Indstilling (billede 13)
Anbring håndsvinget (4) på vertikalen på fratag-
ningsbordet (14) og drej tykkelseshøvlebordet (20)
i den ønskede højde. Den indstillede vinkel kan
aflæses på skalaen (29).
9.2.2 Placering af spånopsugning
(billede 8, 11-13, 16)
• Løsn fingerskruen (32) og træk høvlejernsskær-
men (12) så langt frem som muligt.
• Anbring spånopsugningen (5) på aftagsbordet
(14). Sørg for, at anslagsstifterne og vingeskruen
(34) griber ind i boringerne og det indvendige ge-
vind på aftagsbordet (14), og at tungen (B) ligger
på sikkerhedskontakten (D1).
• Drej vingeskruen (34), til spånopsugningen (5) er
fastgjort.
• Anbring støvopsugningsadapteren Ø 100 mm (27)
på spånopsugningen (5).
• Tilslut høvlemaskinen til et spånopsugningsanlæg
(følger ikke med leveringen).
9.2.3 Arbejde med tykkelseshøvl (billede
11/13/17)
• Forbind elstikket med netledningen. Tryk på den
grønne tast „I" for at starte høvlemaskinen.
• Læg et emne på tykkelseshøvlebordet (20). Før
emnet henimod fremføringsbordet (13).
• Sluk for maskinen, når arbejdet er færdigt. Tryk
hertil på den røde tast „0". Afbryd herefter maski-
nen fra nettet.
• Fjern spåner og støv fra tykkelseshøvlebordet (20)
og knivblokken (23), så snart maskinen står helt
stille.
• Brug den udtrækbare emnesupport (10), hvis der
arbejdes med lange emner.
9.3 Knivskift (billede 17/18)
• m PAS PÅ!: Træk principielt altid elstikket ud, før
knivene skiftes.
• Fjern parallelanslaget i omvendt rækkefølge af det,
der er beskrevet under 8.1.
• Træk høvlejernsskærmen (12) så meget fremad, at
hele knivblokken (23) er fri.
• Løsn spændeskruerne (A) ved at dreje dem til
højre med den medleverede gaffelnøgle (17). Drej
knivblokken (23), så riglen (22) kan trækkes ud
med kniven (21).
• Rengør alle relevante dele samt knivslidserne i
knivblokken (23).
• Sæt riglen (22) ind igen med den nye kniv (21) og
juster det hele på siden af knivblokken.
• Anbring klingeindstillingsblokken (15) på knivblok-
ken, som vist på billede 18. Sørg for, at kniven (21)
berører klingeindstillingsblokken (15) på begge
sider.
• Spænd spændeskruerne (A) med den medleve-
rede gaffelnøgle (17).
• Skub høvlejernsskærmen (12) i position igen, så
kniven (21) er tildækket.
