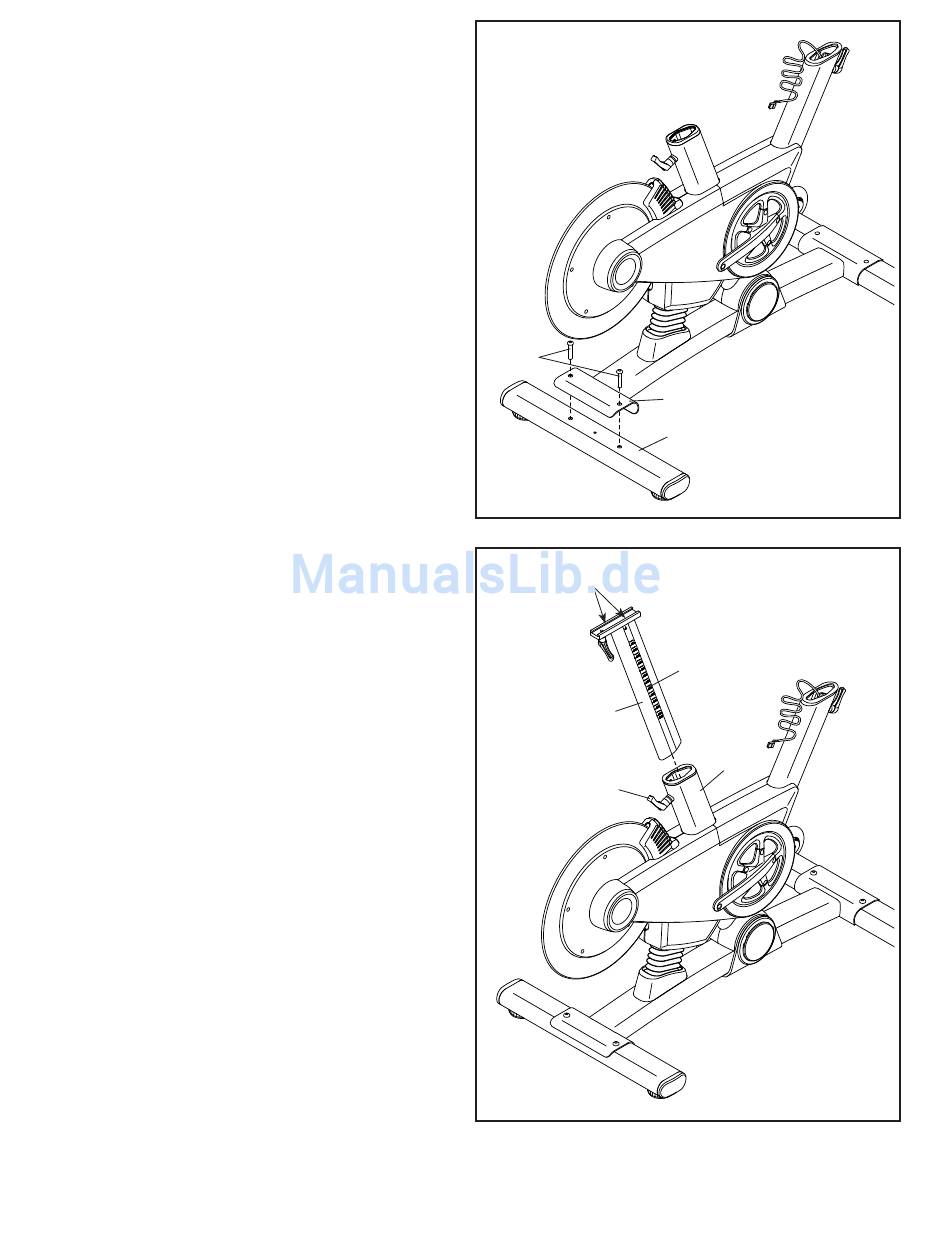

3. Sollten sich Transportsicherungen im
hinteren Stabilisator (23) befinden,
entfernen Sie diese und werfen Sie sie weg.
Befestigen Sie den hinteren Stabilisator (23)
mit zwei M10 x 58 mm Schrauben (74)
an der Basis (1).
4. Tragen Sie etwas vom mitgelieferten Schmierfett
auf die Seiten des Kanals oben an der
Sattelstütze (3) auf. Verwenden Sie dabei eine
Plastiktüte, damit Ihre Finger sauber bleiben.
Richten Sie dann die Sattelstütze (3) so aus,
dass die Höhenanzeigen (B) sich an der
dargestellten Seite befinden.
Lösen Sie den angegebenen Einstellgriff (47)
und stecken Sie die Sattelstütze (3) in den
Rahmen(2). Bewegen Sie die Sattelstütze
nach oben oder nach unten in die gewünschte
Position und ziehen Sie dann den Einstellgriff
fest. Wenn Sie mit dem Festziehen des
Einstellgriffs fertig sind, achten Sie darauf,
dass das Ende des Einstellgriffs nach
oben zeigt.
Hinweis: Der Einstellgriff (47) funktioniert wie
eine Ratsche. Drehen Sie den Einstellgriff in
die gewünschte Richtung, ziehen Sie ihn nach
außen, drehen Sie ihn in die entgegengesetzte
Richtung, drücken Sie ihn nach innen und
drehen Sie ihn dann erneut in die gewünschte
Richtung. Wiederholen Sie diesen Vorgang so
oft wie nötig.
3
74
4
Schmierfett
3
47
8
1
23
B
2
