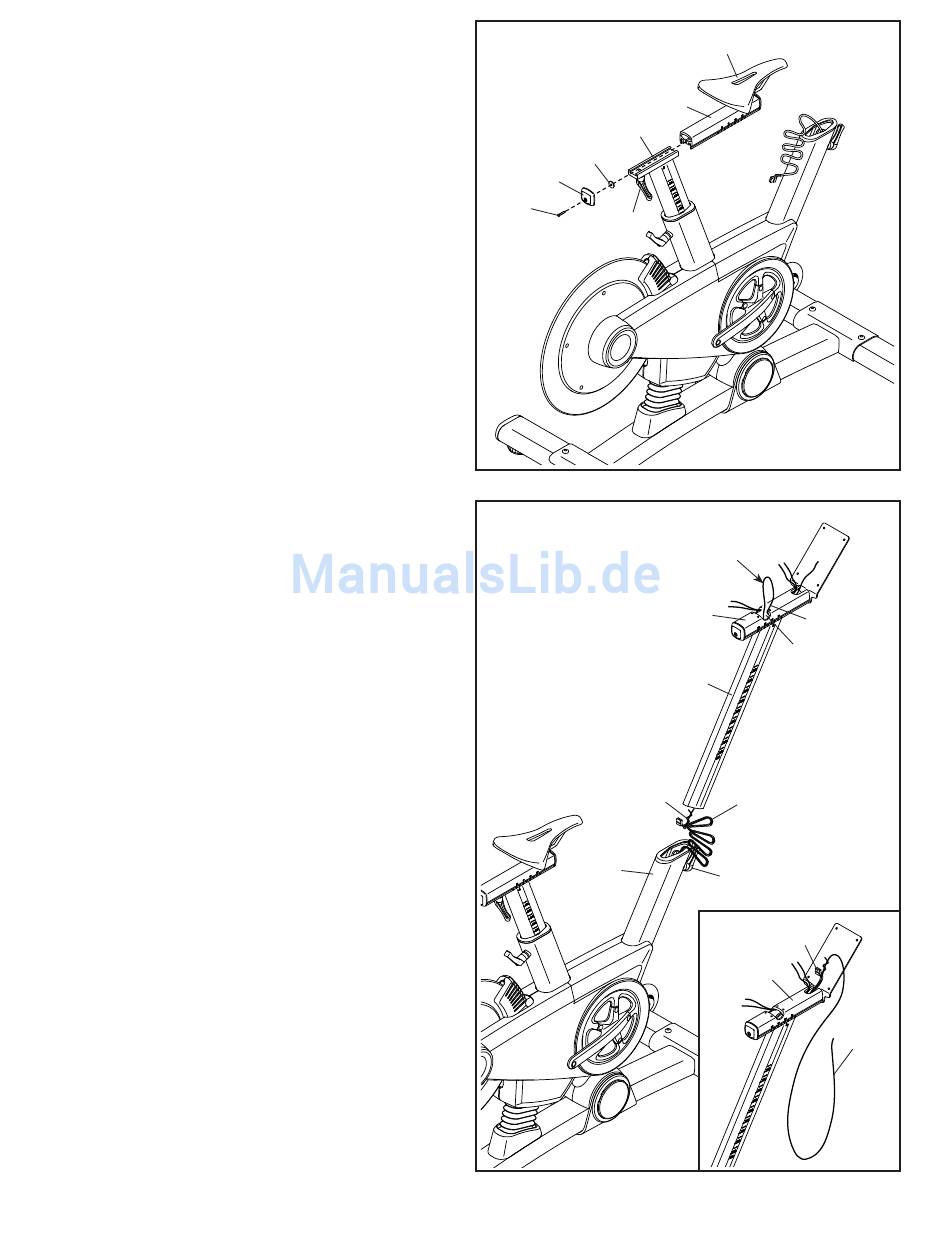

5. Hinweis: Sie können Ihren eigenen Sattel am
Sattelwagen (4) anbringen, falls gewünscht.
Lösen Sie die Befestigungsmittel (nicht dargestellt)
unter dem Sattel (5) und entfernen Sie den Sattel.
Bringen Sie dann Ihren eigenen Sattel an und
ziehen Sie die Befestigungmittel wieder an.
Richten Sie den Sattelwagen (4) wie dargestellt aus.
Lösen Sie den Einstellgriff (47) und schieben
Sie den Sattelwagen (4) in die Sattelstütze (3).
Schieben Sie den Sattelwagen zur gewünschten
Position und ziehen Sie den Einstellgriff fest.
Bringen Sie dann eine M4 Beilagscheibe (54) und
die Wagenabdeckung (91) mit einer M4 x 14 mm
Schraube (117) am Sattelwagen (4) an.
6. Siehe Schritt 8. Wenn die Haltegriffklemme
(28) und die vier M6 x 16 mm Schrauben (110)
bereits am Haltegriffwagen (105) angebracht
sind, entfernen Sie sie und legen Sie sie bis
Schritt 8 zur Seite.
Lassen Sie eine zweite Person die Haltestange (6)
am Rahmen (2) halten.
Suchen Sie den langen Kabelbinder (C) in der
Haltestange (6). Binden Sie das untere Ende des
langen Kabelbinders an das Hauptkabel (68).
Suchen Sie denselben Kabelbinder im
Zugangsloch (E) im Haltegriffwagen (105).
Ziehen Sie den Kabelbinder (D) nach oben,
bis sich das Ende des Hauptkabels im
Zugangsloch befindet.
Siehe beigefügte Zeichnung. Ziehen Sie dann
das obere Ende des langen Kabelbinders, (C) bis
das Hauptkabel (68) durch den Haltegriffwagen
(105) verlegt ist, wie dargestellt. Lösen Sie dann
den langen Kabelbinder und werfen Sie ihn weg.
Tipp: Vermeiden Sie es, das Hauptkabel (68)
zu quetschen. Lösen Sie den angegebenen
Einstellgriff (47) und stecken Sie die Haltestange
(6) in den Rahmen (2). Bewegen Sie die
Haltestange nach oben oder unten in die
gewünschte Position und ziehen Sie den
Einstellgriff fest.
5
3
54
91
117
47
6
Vermeiden Sie es,
das Hauptkabel (68)
zu quetschen.
2
9
5
4
D
105
C
E
6
C
68
47
68
105
C
