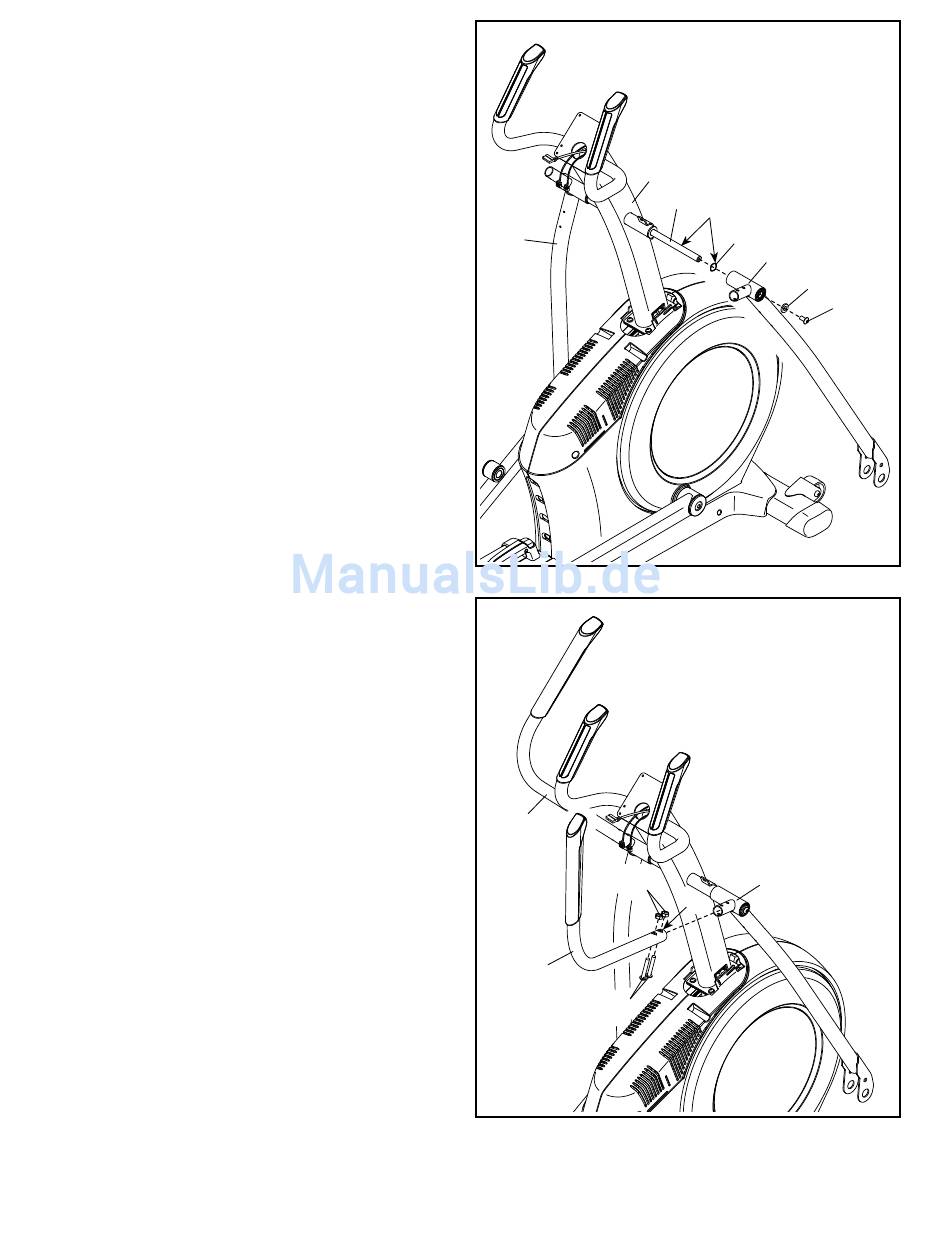

7. Tragen Sie etwas vom mitgelieferten Schmierfett
auf der Schwenkachse (35) und den zwei 16 mm
Wellenbeilagscheiben (54) auf. Verwenden Sie
dabei eine Plastiktüte, damit Ihre Finger sauber
bleiben.
Stecken Sie die Schwenkachse (35) durch die
Säule (4) und zentrieren Sie sie. Tipp: Die
Verwendung eines Gummihammers könnte
hilfreich sein.
Suchen Sie dann das rechte Oberkörperbein (60)
und richten Sie es wie dargestellt aus.
Schieben Sie eine 166 mm Wellenbeilagscheibe
(54) und das rechte Oberkörperbein (60) auf die
rechte Seite der Schwenkachse (35).
Wiederholen Sie dies für das linke
Oberkörperbein (46).
Ziehen Sie dann eine M8 x 13 mm Schraube (82)
und eine M8 Beilagscheibe (97) in jedem Ende
der Schwenkachse (35) gleichzeitig fest.
8. Suchen Sie das rechte Oberkörperbein (61) und
richten Sie es wie dargestellt aus.
Schieben Sie den rechten Oberkörperarm (61)
auf das rechte Oberkörperbein (60).
Befestigen Sie den rechten Oberkörperarm (61)
mit zwei M8 x 38 mm Schrauben (96) und
zwei M8 Sicherungsmuttern (102). Stellen Sie
sicher, dass die Sicherungsmuttern sich in
den Sechskantlöchern befinden (C).
Wiederholen Sie diesen Schritt für den linken
Oberkörperarm (47).
7
4
46
8
47
102
61
96
9
35
Schmierfett
54
60
97
82
60
C
