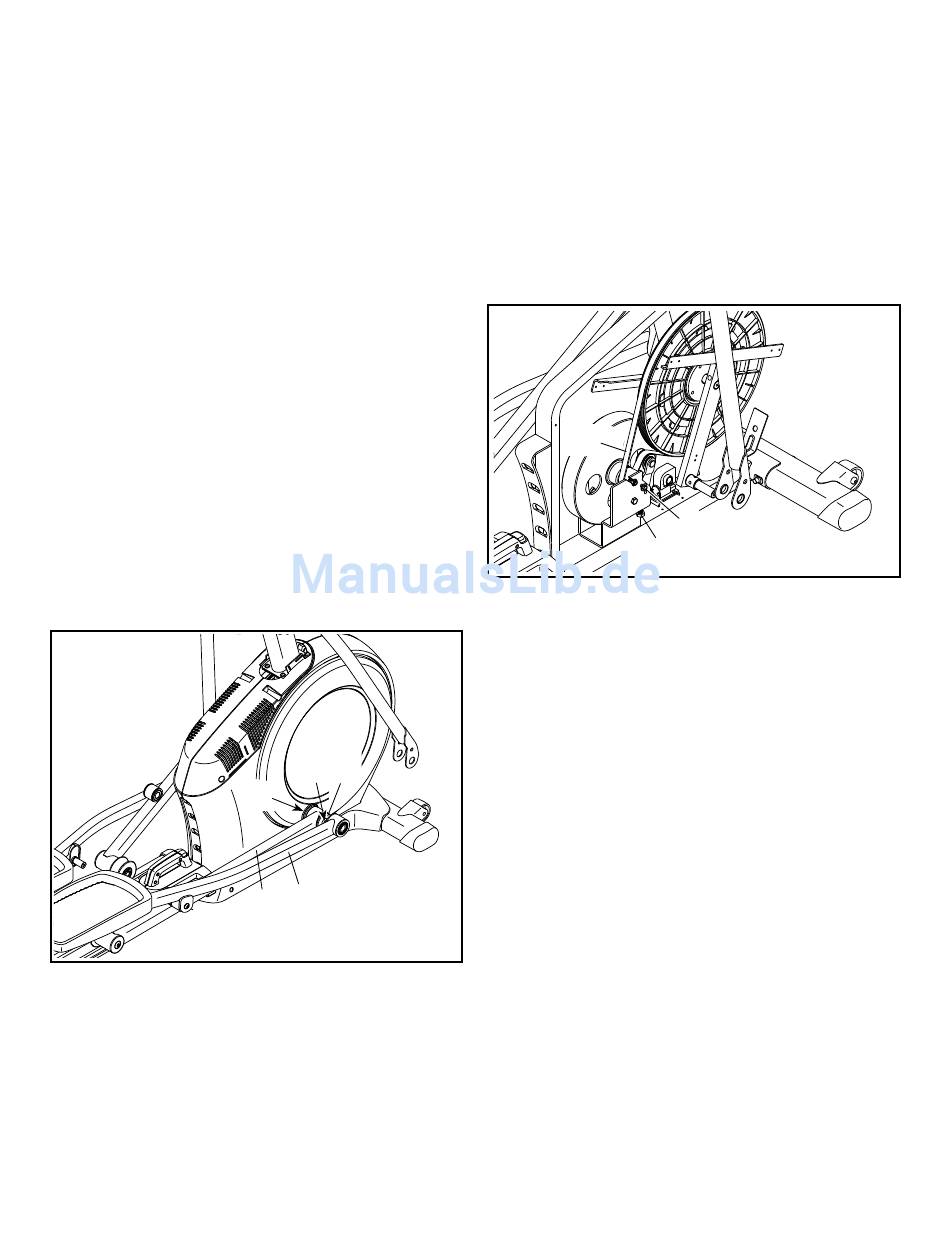

EINSTELLUNG DES ANTRIEBSRIEMENS
Wenn die Pedale beim Treten rutschen, auch wenn der
Widerstand auf die höchste Stufe eingestellt ist, kann
es sein, dass der Antriebsriemen eingestellt werden
muss.
Wenn Sie den Antriebsriemen einstellen möchten,
trennen Sie zuerst den Netzadapter.
Siehe Montageschritt 16 auf Seite 13.
Verwenden Sie einen üblichen Schraubendreher,
um die Schutzschildabdeckung (75) und die
Schutzschildabdeckungskappe (118) wegzuhebeln.
Siehe Montageschritt 15 auf Seite 13. Entfernen
Sie die äußeren und inneren Abdeckungen des rechten
Beins (69, 83).
Siehe Montageschritt 12 auf Seite 11. Entfernen
Sie den rechten Pedalarm (58) vom rechten
Oberkörperbein (60).
Entfernen Sie dann die M8 x 16 mm Schraube (95), die
große Achsabdeckung (53) und die M8 Belagscheibe
(nicht dargestellt) vom rechten Kurbelarm (20).
Entfernen Sie dann vorsichtig den rechten
Rollenarm (59) und den rechten Pedalarm (58) vom
Elliptical-Trainer.
95
53
20
58
59
Siehe DETAILZEICHNUNG C auf Seite 35.
Suchen Sie die linken und rechten Schutzschilde
(73, 74). Entfernen Sie die M4 x 25 mm Schrauben
(124), die M4 x 19 mm Schrauben (5) und die
M4 x 48 mm Schraube (107) von den linken und
rechten Schutzschilden. Entfernen Sie dann das rechte
Schutzschild.
Suchen Sie dann die Spannriemenschraube (89)
und lösen Sie sie. Ziehen Sie dann die
Riemeneinstellschraube (91) fest, bis der
Antriebsriemen (113) straff ist. Ziehen Sie dann
die Spannriemenschraube wieder fest.
113
Bringen Sie dann die entfernten Teile wieder an und
schließen Sie den Netzadapter an.
26
89
91
